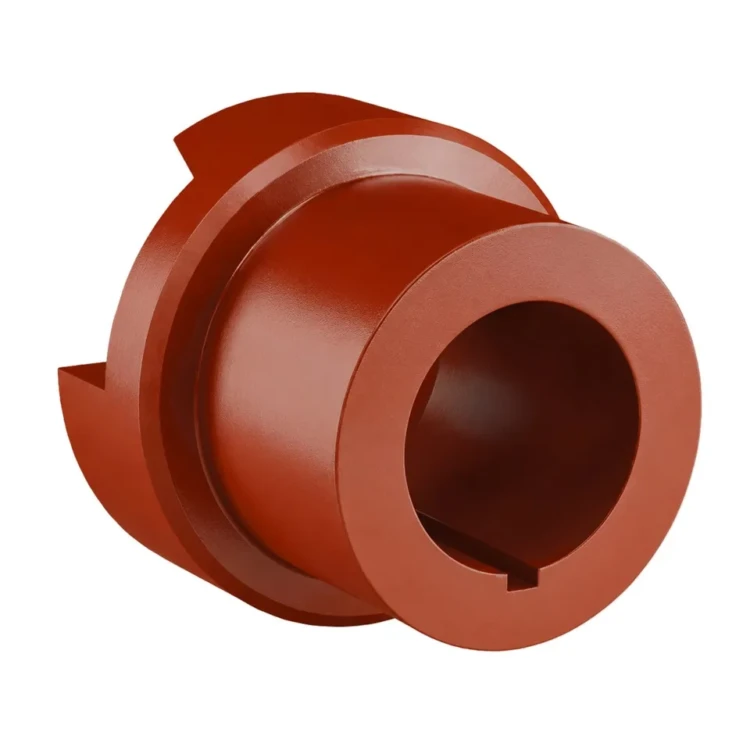

Полумуфта топки. 483.20

Полумуфта топки 483.20 (00.5684.001) — запасная часть топок ТЧЗМ, ТЛЗМ и ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Полумуфта топки 483.20 является ответной к парной полумуфте привода 483.21 и устанавливается на ведущем валу колосниковой решётки для приёма крутящего момента от мотор-редуктора ПТБ-1200.

Полумуфта топки 483.20: назначение и применяемость

Полумуфта топки 483.20 устанавливается на конце ведущего вала колосникового полотна топки ТЧЗМ-2-2,7. Соединение с парной полумуфтой привода 483.21 обеспечивает разъёмное муфтовое сцепление с возможностью быстрого разъединения для обслуживания топочной группы без полного демонтажа приводной системы.

Полумуфта топки работает в условиях передачи высоких крутящих моментов и циклических пусковых нагрузок. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Полумуфта 483.20 — унифицированная позиция: применима не только в составе топок ТЧЗМ, но и в топках ТЛЗМ (чешуйчатая решётка) и ТЛПХ (с цепной решёткой). Унификация существенно упрощает ремонтное обслуживание разнотипного парка котлоагрегатов котельной.

При капитальном ремонте полумуфта топки меняется одной партией с парной полумуфтой привода 483.21, шпонками, болтовым крепежом и эластичными элементами муфты. Использование изношенной полумуфты с новой парной деталью приводит к биению вала и ускоренному износу подшипниковых узлов колосникового полотна.

Тщательный осмотр шпоночного паза и проверка геометрии посадочной поверхности при каждом капитальном ремонте позволяет своевременно выявить начальный износ и заменить деталь до развития аварийной ситуации с разбиванием посадки на ведущем валу.

Полумуфта топки 483.20: материалы и изготовление

Полумуфта топки 483.20 отливается из серого чугуна марки СЧ15 по ГОСТ 1412-85. Эта марка хорошо работает на сжатие и переменные нагрузки от пускового крутящего момента. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 150 МПа.

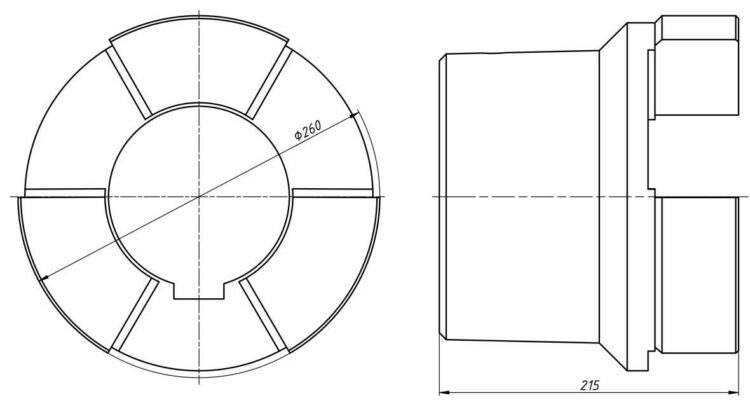

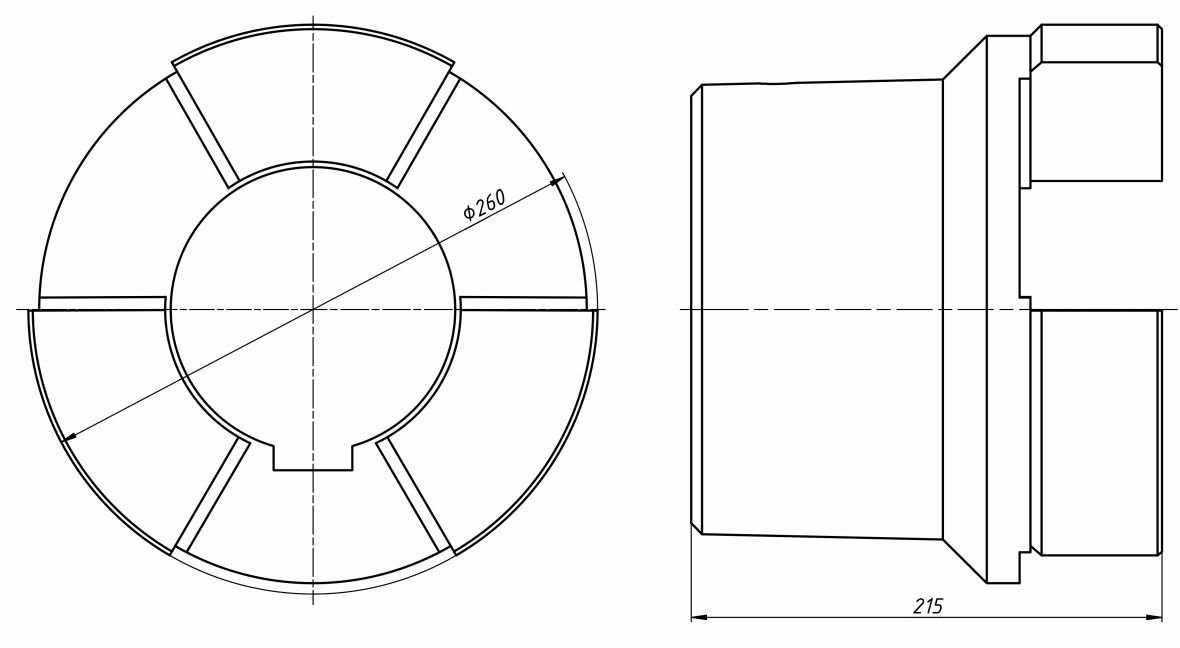

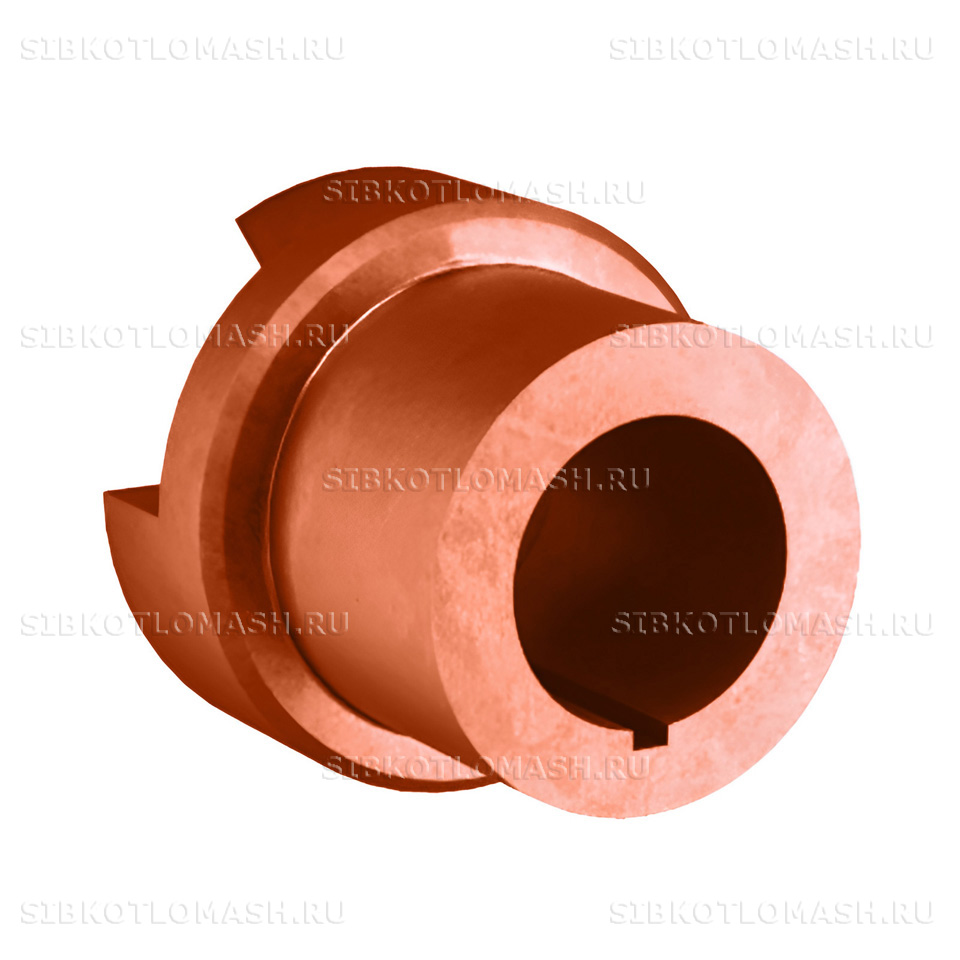

Полумуфта представляет собой массивную чугунную отливку с центральным посадочным отверстием под ведущий вал колосниковой решётки, шпоночным пазом и приливами под крепление эластичных элементов муфты. Посадочные поверхности обрабатываются с точностью по 7-му квалитету для обеспечения соосности с парной полумуфтой привода.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль посадочных отверстий и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой полумуфта консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Полумуфта топки 483.20: совместимое оборудование

Деталь устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — в составе ведущего вала
• Топка ТЧЗМ-2-2,7-5,6 — в составе ведущего вала
• Топка ТЧЗМ-2-2,7-6,5 — в составе ведущего вала
• Топка ТЧЗМ-2-2,7-8,0 — в составе ведущего вала

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа 483.20 — этот артикул указывают в опросном листе при оформлении заказа.

При замене полумуфты топки 483.20 рекомендуется одновременно проверять состояние парной полумуфты привода 483.21, шпоночного паза, эластичных элементов муфты и крепёжных болтов. Изношенная полумуфта часто работает в паре с разрегулированным редуктором ПТБ-1200.

Полумуфта топки 483.20: заказ и доставка

Полумуфта топки 483.20 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 7 до 14 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и парами с полумуфтой 483.21.

Полумуфта отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа 483.20 (или эквивалентный артикул 00.5684.001 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать полумуфту совместно с парной 483.21 — это сохраняет однородность зацепления муфтового соединения и упрощает учёт ремонтного запаса.

При плановой годовой эксплуатации котельной запас полумуфт обычно составляет одну позицию на каждую топку — это даёт возможность оперативной замены без длительного простоя котлоагрегата.

Кроме топок ТЧЗМ, ТЛЗМ и ТЛПХ деталь применима также при модернизации старых установок с заменой приводной группы на ПТБ-1200. Такая модернизация повышает надёжность приводного звена и стандартизирует ремонтный фонд.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
