Колосник под 5 отв. Т.220.13.001; 00.1603.038

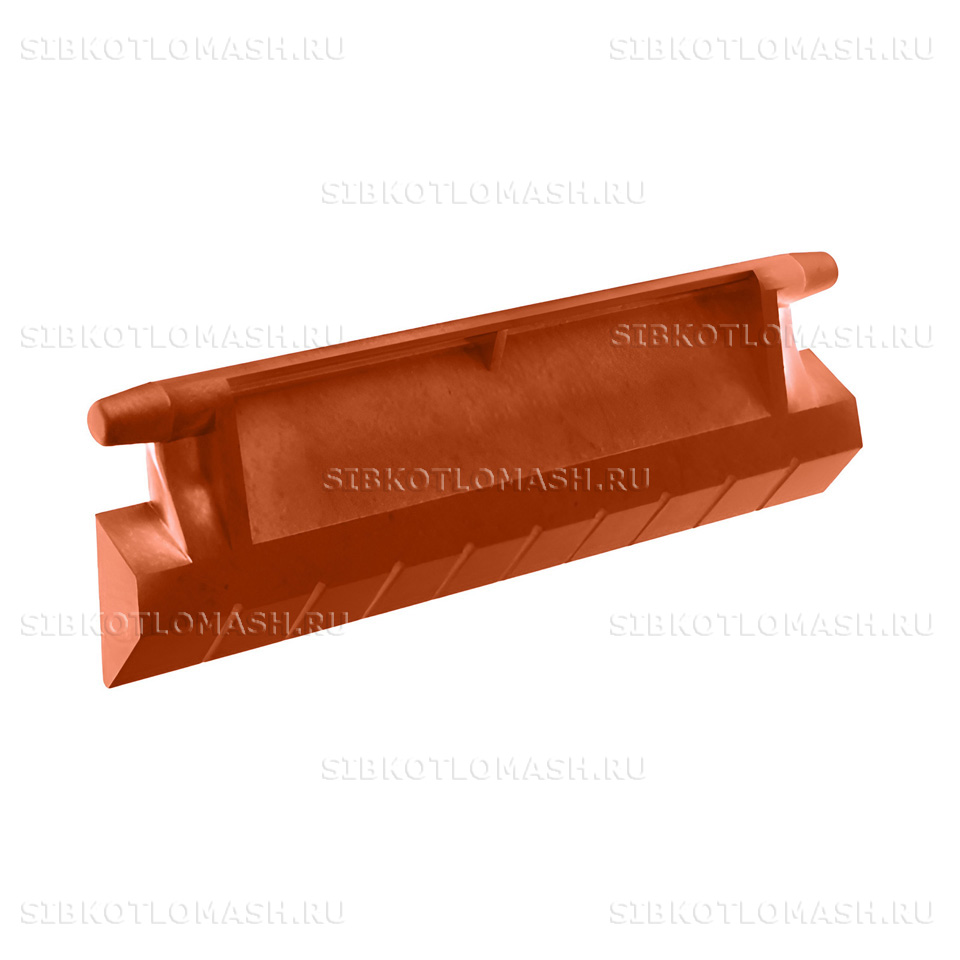

Колосник под 5 отв. Т220.13.001 (00.1603.038) — запасная часть топки ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Колосник под 5 отв. формирует чешуйчатую несущую поверхность колосникового полотна и крепится в гнёздах держателей с пятью отверстиями.

Колосник под 5 отв.: назначение и применяемость

Колосник под 5 отв. Т220.13.001 устанавливается в гнёзда левых, правых и средних держателей пятиотверстиевого исполнения цепной решётки топки ТЧЗМ-2-2,7. Колосник имеет специальную чешуйчатую геометрию, обеспечивающую перекрытие смежных рядов и формирование сплошной несущей поверхности для слоя топлива.

Колосник под 5 отв. работает в зоне активного горения при температурах до 1100 °C и постоянном контакте с раскалённым шлаком и кусками топлива. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

При движении колосникового полотна колосник под 5 отв. периодически проходит через зону выгрузки шлака и зону охлаждения возвратной ветви, испытывая циклические термические нагрузки. Это требует применения чугуна с повышенной стойкостью к термоудару.

В составе одной топки ТЧЗМ-2-2,7 устанавливается от 800 до 1600 колосников с 5 отверстиями в зависимости от длины колосникового полотна. При капитальном ремонте обычно меняют 30–50% колосников цепной решётки.

Замена изношенных колосников выполняется поочерёдно по рядам с одновременной заменой шплинтов и проверкой целостности соседних звеньев. Использование смешанных партий колосников из разных плавок не рекомендуется — это нарушает однородность теплового расширения полотна.

Колосник под 5 отв.: материалы и изготовление

Колосник под 5 отв. отливается из жаростойкого чугуна марки ЧХ1Т, легированного хромом и титаном. Эта марка сохраняет прочностные свойства при длительной работе в зоне температур до 700 °C и обладает повышенной стойкостью к окалинообразованию по сравнению с серым чугуном СЧ-20. Плотность сплава 7,2 г/см³, временное сопротивление при растяжении не ниже 200 МПа.

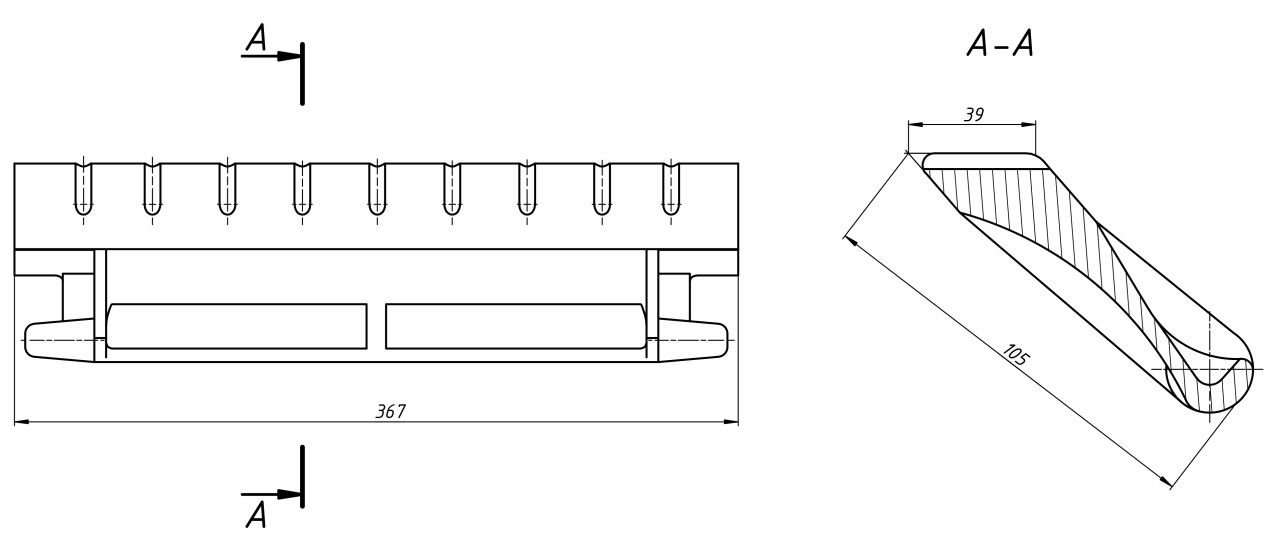

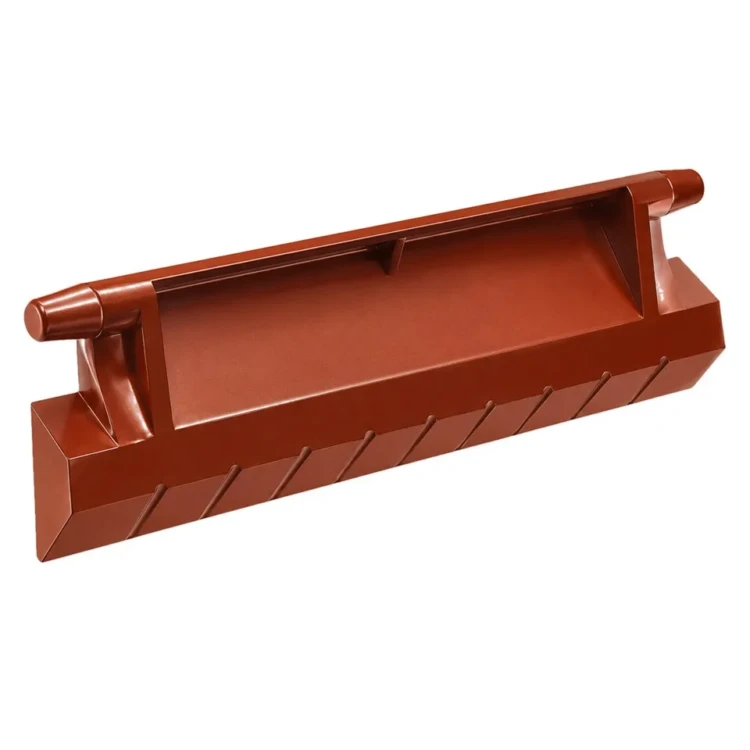

Колосник под 5 отв. Т220.13.001 представляет собой чугунную отливку с прорезями для прохода первичного воздуха снизу и чешуйчатым профилем верхней рабочей поверхности. Геометрия прорезей оптимизирована для подачи дозированного количества воздуха в слой топлива и предотвращения проваливания мелких частиц.

Контроль качества включает визуальный осмотр на отсутствие усадочных раковин и трещин, размерный контроль межцентровых расстояний между отверстиями и проверку марки чугуна по результатам спектрального анализа пробы из плавки. Каждая партия литья сопровождается сертификатом качества.

Перед отгрузкой колосник консервируется атмосферостойким составом, предотвращающим поверхностную коррозию при длительном хранении на открытой площадке.

Колосник под 5 отв.: совместимое оборудование

Колосник под 5 отв. Т220.13.001 устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7-4,0 — комплект колосников цепной решётки
• Топка ТЧЗМ-2-2,7-5,6 — увеличенный комплект под длинное полотно
• Топка ТЧЗМ-2-2,7-6,5 — комплект для котлов средней мощности
• Топка ТЧЗМ-2-2,7-8,0 — полный комплект из 1500+ колосников

Также деталь востребована при модернизации и капитальном ремонте паровых котлов КЕ-25-14С(ТЧЗМ), оснащённых данной топкой. Совместимость с конкретной модификацией подтверждается номером чертежа Т220.13.001 — этот артикул указывают в опросном листе при оформлении заказа.

При замене колосников рекомендуется одновременно проверять состояние держателей пятиотверстиевого исполнения (Т220.13.002, Т220.13.003 и Т220.13.004) — изношенное гнездо часто разбивает посадочное место нового колосника, провоцируя ускоренный отказ.

Колосник под 5 отв.: заказ и доставка

Колосник под 5 отв. Т220.13.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии готовой партии — от 5 до 10 рабочих дней по утверждённой конструкторской документации. Минимальная партия не лимитирована — отгружаем как поштучно, так и комплектами под полный ремонт цепи.

Колосник отгружается транспортными компаниями по территории России и странам ЕАЭС. Упаковка — деревянный ящик с проложенным ложементом, при крупных партиях — паллет с обвязкой стальной лентой. Деталь предварительно очищается от литейной окалины и покрывается консервационным составом.

При оформлении заказа укажите номер чертежа Т220.13.001 (или эквивалентный артикул 00.1603.038 в альтернативной нумерации) и требуемое количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки изготовления и условия отгрузки в течение одного рабочего дня.

Для проектных организаций по запросу предоставляются чертёж общего вида и сертификат на материал. Рекомендуем заказывать колосники партиями от 200 шт. — это покрывает плановую замену износившихся узлов цепной решётки за один ремонтный цикл.

Складской запас колосников рассчитывается исходя из режима работы котельной и качества сжигаемого топлива. При работе на низкокачественных бурых углях с зольностью выше 30% износ колосника ускоряется в 1,5–2 раза, поэтому ремонтный запас увеличивают пропорционально.

Полный каталог запасных частей топок ТЧЗМ доступен в разделе запасные части топок ТЧЗМ — там собраны все типоразмеры серии.
