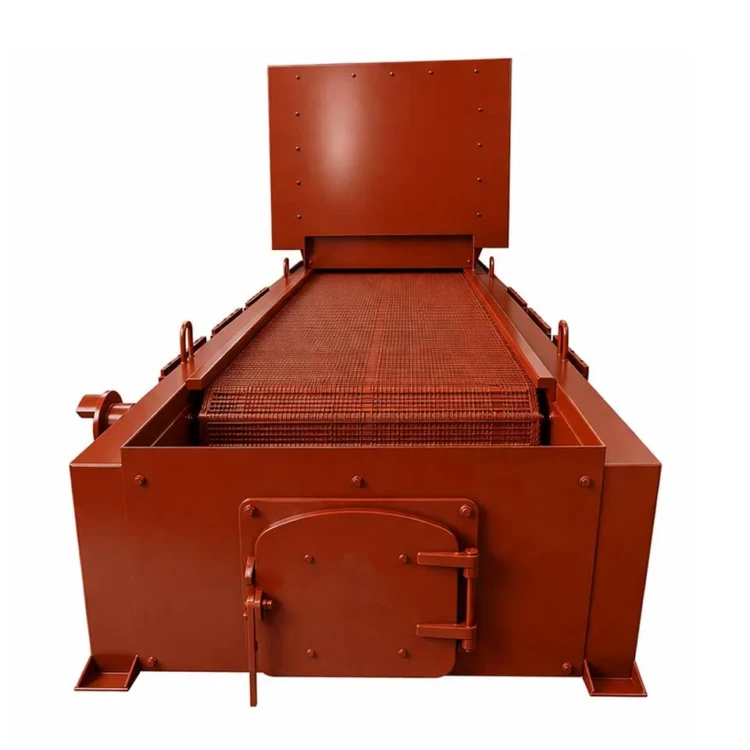

Топка ТЛПХ-1,1-4,25

Топка ТЛПХ-1,1-4,25 — самая длинная модификация механической топки серии ТЛПХ с ленточной колосниковой решёткой прямого хода для слоевого сжигания антрацитов, каменных углей марок Г и Д и бурых углей под водогрейным котлом серии КВм тепловой мощностью 3,0–4,0 МВт без забрасывателей с гравитационной подачей топлива.

Топка ТЛПХ-1,1-4,25: назначение и область применения

Топка ТЛПХ-1,1-4,25 рассчитана на муниципальные и производственные котельные средней мощности — котельные ЦТП городских кварталов, цеха пищевых производств, тепличные комплексы, лесопильные комбинаты, предприятия АПК с потребностью в тепле 3,0–4,0 МВт. Топка устанавливается под водогрейный котёл серии КВм или КВр аналогичной мощности и обеспечивает полностью механизированный процесс горения с непрерывным сухим шлакоудалением через задний валок.

В обозначении ТЛПХ указан тип топочного устройства: топка ленточная прямого хода (ТЛПХ); цифра 1,1 — ширина колосникового полотна в метрах; 4,25 — расстояние между осями валов в метрах. Это самый крупный типоразмер серии ТЛПХ-1,1 — длина решётки 4250 мм при ширине полотна 1100 мм, что эквивалентно тепловой нагрузке котлов 3,0–4,0 МВт.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЛПХ-1,1-4,25: устройство и принцип работы

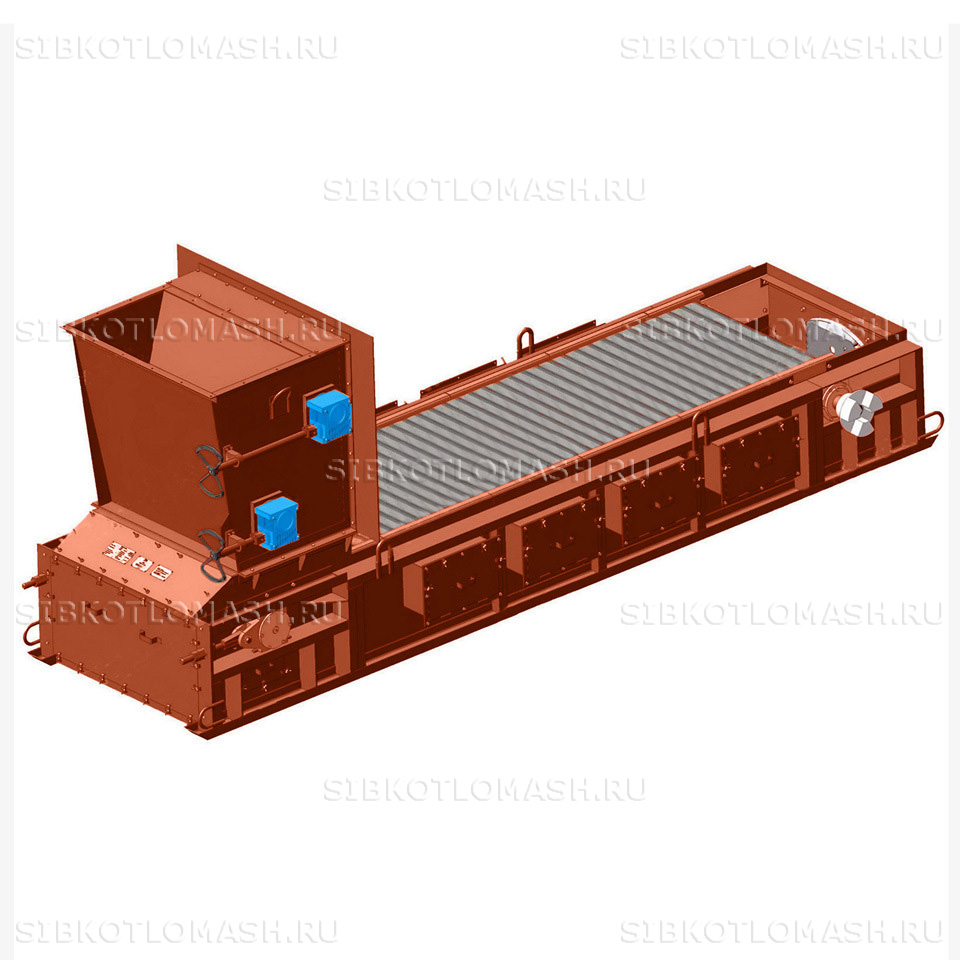

Топка ТЛПХ-1,1-4,25 имеет конструкцию из угольного ящика с регулирующей секторной заслонкой и шибером, рамы с приводом и ведущими/ведомыми валами и колосникового полотна. Полотно собирается из трёх типов чугунных колосников: ведущих, ведомых и крайних — крайние выполняют функцию бокового уплотнения. Активная площадь решётки — 3,9 м² при ширине 1100 мм и расстоянии между осями валов 4250 мм.

Уголь поступает в топку гравитационно из угольного ящика через секторную заслонку, толщина слоя 100–200 мм регулируется положением заслонки и шибера. Полотно перемещается в прямом направлении (от передней стенки к задней) — что регулирует количество подаваемого топлива и время его пребывания в зоне горения. Шлак ссыпается с заднего вала за пределы топочного объёма по мере движения полотна; зажигание свежего топлива — верхнее, от арок и излучения горящего слоя.

Воздух подаётся под решётку через секционные камеры с раздельной регулировкой шиберов. Удлинённая до 4250 мм решётка по сравнению с типоразмерами /3,0 и /3,5 даёт максимальное время пребывания топлива в зоне горения в серии ТЛПХ-1,1 — это обеспечивает плавную тепловую нагрузку без резких колебаний и эффективное сжигание мелочи. Диапазон рабочих нагрузок — 50–100 % от номинала; потери от химического недожога — не более 1 %, от механического — 10,0–13,5 % в зависимости от качества угля.

Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Расчётный срок эксплуатации топочного устройства — 10 лет. Поставка осуществляется блоком с угольным ящиком, рамой, валами, колосниковым полотном, приводом и ведомостью ЗИП.

Удлинённая на 750 мм по сравнению с ТЛПХ-1,1-3,5 решётка позволяет работать на бурых углях с пониженной теплотой сгорания и повышенной зольностью без снижения паропроизводительности котла. Это критично для регионов с местной угледобычей — Кузбасс, Хакасия, ДВ, где доминирует Канско-Ачинский бурый уголь с зольностью 20–25 %.

Топка ТЛПХ-1,1-4,25: преимущества

• Максимальная длина полотна 4250 мм в серии ТЛПХ-1,1 — наибольшее время пребывания топлива и максимальное выжигание мелочи.
• Тепловая мощность 3,0–4,0 МВт при компактной ширине 1100 мм — оптимальна для котельных ЦТП с ограничением по габаритам здания.
• Без забрасывателей — гравитационная подача угля упрощает конструкцию и снижает потребление электроэнергии вспомогательных приводов.
• Сжигание сортированных и рядовых антрацитов, каменных углей марок Г и Д при содержании летучих не менее 20 %.
• Плавная тепловая нагрузка без резких колебаний за счёт длинной зоны горения — стабильный режим в диапазоне 50–100 %.
• Сменные колосники трёх типов (ведущие, ведомые, крайние) — ремонт сегментами без полной разборки полотна, ресурс 10 лет.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЛПХ-1,1-4,25: применение в составе котельной

В составе котельной с Топка ТЛПХ-1,1-4,25 применяется следующее оборудование:

• Котел КВр-3,0-95 — водогрейный котёл тепловой мощностью 3,0 МВт под эту топку
• Дымосос Д-3,5М — отвод дымовых газов из конвективной части котла
• Вентилятор ВД-2,8-3000 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
