Топка ТЛПХ-1,1-3,5

Топка ТЛПХ-1,1-3,5 — механическая топка с ленточной колосниковой решёткой прямого хода для слоевого сжигания антрацитов, каменных углей марок Г и Д и бурых углей под водогрейным котлом серии КВр или КВм тепловой мощностью 2,5 МВт без забрасывателей с гравитационной подачей топлива через секторную заслонку.

Топка ТЛПХ-1,1-3,5: назначение и область применения

Топка ТЛПХ-1,1-3,5 рассчитана на муниципальные и производственные котельные малой и средней мощности — отопительные котельные посёлков, цеха пищевых производств, овощехранилища, тепличные хозяйства, лесопильные комбинаты с потребностью в тепле до 2,5 МВт. Топка отапливает помещения общим объёмом 50 000 — 65 700 м³ или площадью 16 700 — 21 900 м².

В обозначении ТЛПХ указан тип топочного устройства: топка ленточная прямого хода (ТЛПХ); цифра 1,1 — ширина колосникового полотна в метрах; 3,5 — расстояние между осями валов в метрах. По сравнению с укороченной ТЛПХ-1,1-3,0 длина решётки увеличена на 500 мм, что повышает тепловую мощность типоразмера с 1,8 до 2,5 МВт без расширения здания котельной по ширине.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЛПХ-1,1-3,5: устройство и принцип работы

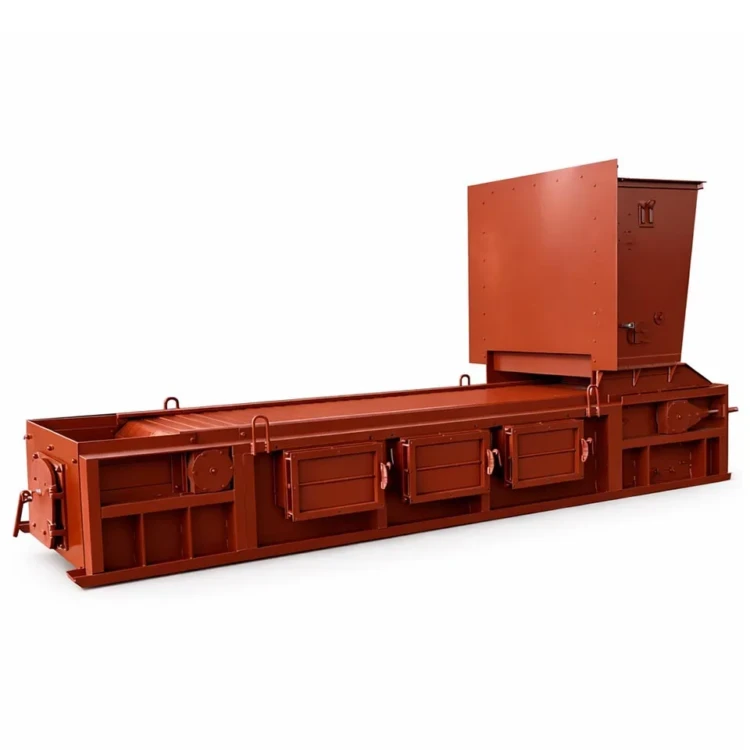

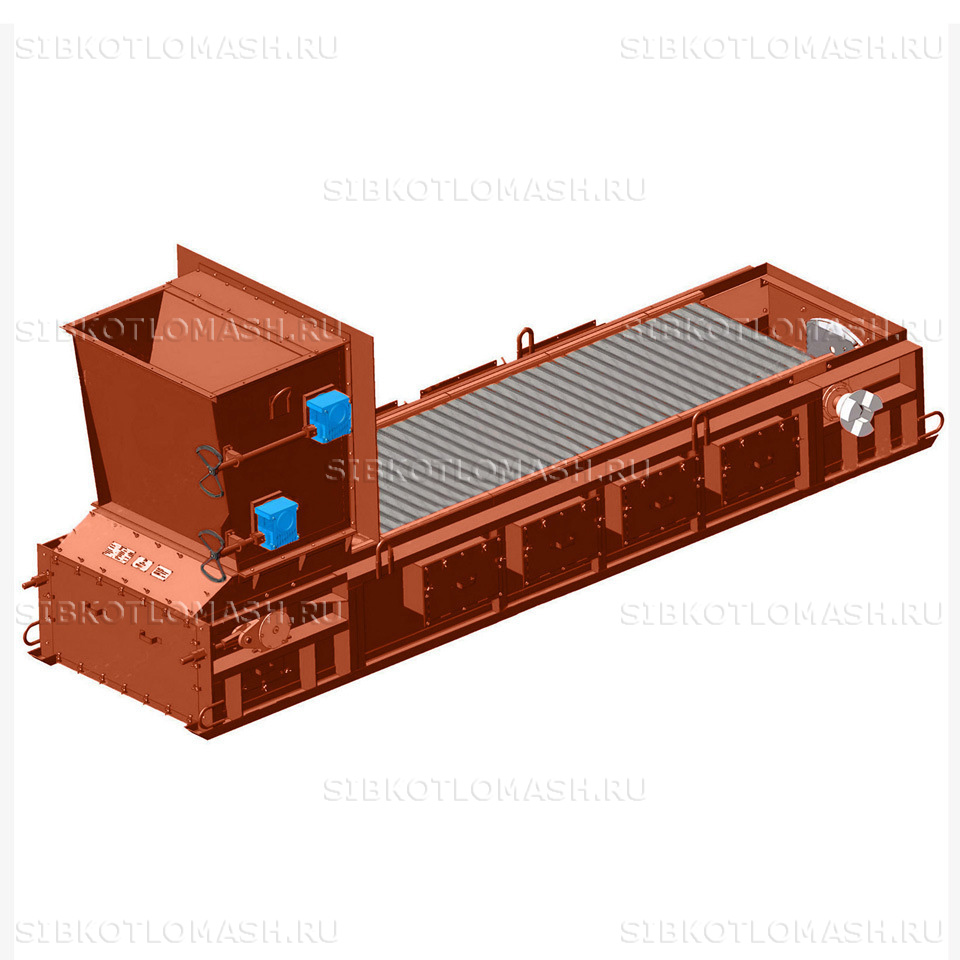

Топка ТЛПХ-1,1-3,5 имеет конструкцию из угольного ящика с регулирующей секторной заслонкой и шибером, рамы с приводом и ведущими/ведомыми валами и колосникового полотна. Полотно собирается из трёх типов чугунных колосников: ведущих, ведомых и крайних — крайние выполняют функцию бокового уплотнения. Активная площадь решётки — 3,1 м² при ширине 1100 мм и расстоянии между осями валов 3500 мм.

Уголь поступает в топку гравитационно из угольного ящика через секторную заслонку, толщина слоя 100–200 мм регулируется положением заслонки и шибера. Полотно перемещается в прямом направлении (от передней стенки к задней) со скоростью 1,3–19,3 м/ч, что регулирует количество подаваемого топлива и время его пребывания в зоне горения. Шлак ссыпается с заднего вала за пределы топочного объёма по мере движения полотна; зажигание свежего топлива — верхнее, от арок и излучения горящего слоя.

Воздух подаётся под решётку через секционные камеры с раздельной регулировкой шиберов: непрерывный приток воздуха необходим для предотвращения шлакования и пережога колосников. Диапазон рабочих нагрузок — 50–100 % от номинала; потери от химического недожога — не более 1 %, от механического — 10,0–13,5 % в зависимости от качества угля.

Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Расчётный срок эксплуатации топочного устройства — 10 лет. Поставка осуществляется блоком с угольным ящиком, рамой, валами, колосниковым полотном, приводом и ведомостью ЗИП.

Удлинённая до 3500 мм длина решётки по сравнению с типоразмером /3,0 повышает время пребывания топлива в зоне горения примерно на 17 % при той же скорости полотна 1,3–19,3 м/ч. Это особенно важно при работе на бурых углях с пониженной теплотой сгорания и повышенной зольностью — гарантирует выжигание мелочи фракции 0–6 мм без увеличения удельной нагрузки зеркала горения.

Топка ТЛПХ-1,1-3,5: преимущества

• Удлинённая до 3500 мм длина полотна — лучше выжигание мелочи и снижение потерь от механического недожога по сравнению с /3,0.
• Тепловая мощность 2,5 МВт при компактной ширине 1100 мм — оптимальна для модернизации существующих котельных без расширения здания.
• Без забрасывателей — гравитационная подача угля упрощает конструкцию и снижает потребление электроэнергии вспомогательных приводов.
• Сжигание сортированных и рядовых антрацитов, каменных углей марок Г и Д при содержании летучих не менее 20 %.
• Регулирование подачи топлива скоростью полотна 1,3–19,3 м/ч — точная настройка под фактическую нагрузку и зольность угля.
• Сменные колосники трёх типов (ведущие, ведомые, крайние) — ремонт сегментами без полной разборки полотна.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЛПХ-1,1-3,5: применение в составе котельной

В составе котельной с Топка ТЛПХ-1,1-3,5 применяется следующее оборудование:

• Котел КВр-2,2-95 — водогрейный котёл тепловой мощностью 2,2 МВт под эту топку
• Дымосос Д-3,5М — отвод дымовых газов из конвективной части котла
• Вентилятор ВД-2,8-3000 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
