Валик соединительный. Т6-30-19

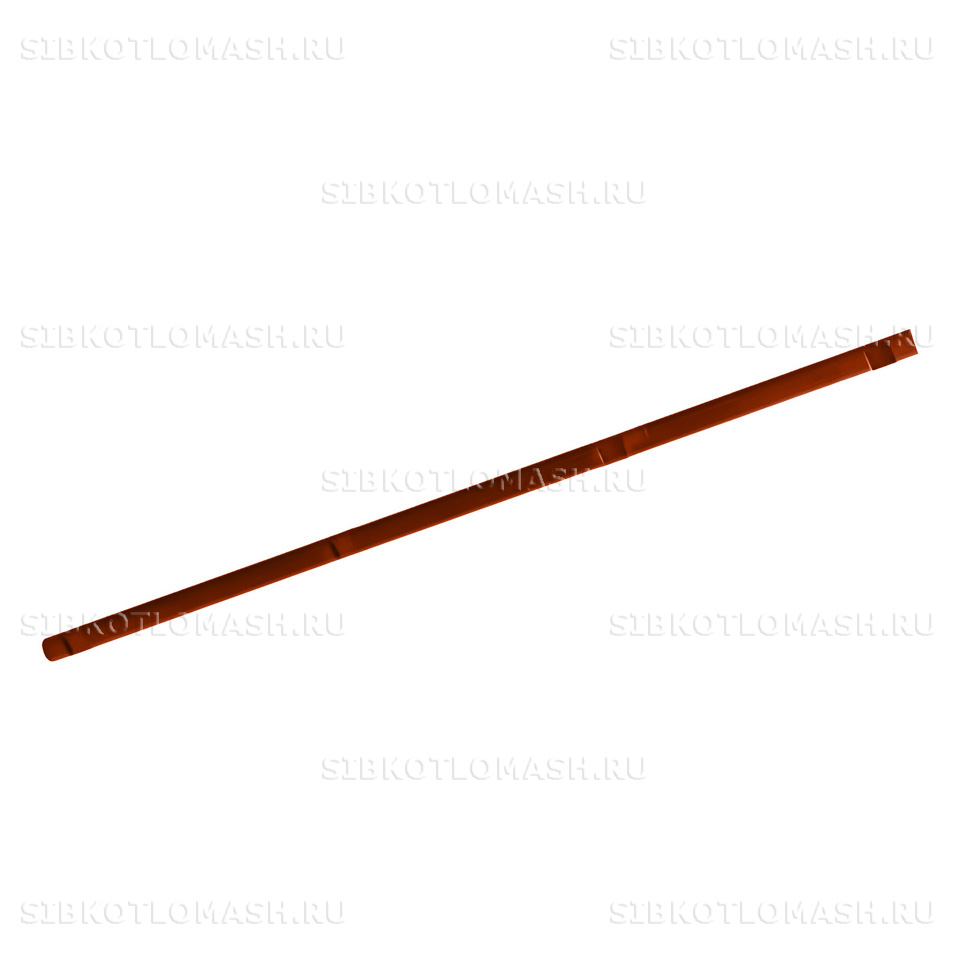

Валик соединительный Т6-30-19 — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой стальную ось из горячекатаного круга Ø22 мм длиной 2270 мм, массой 6,6 кг — самую короткую позицию в типоряду соединительных осей колосникового полотна. На одну топку устанавливается 7 валиков этого артикула.

Валик соединительный: назначение и применяемость

Валик соединительный Т6-30-19 применяется в зонах колосникового полотна с уменьшенной шириной — на торцевых участках полотна, где формируется переходная зона между подвижной решёткой и неподвижными элементами обмуровки. Длина 2270 мм меньше полной ширины полотна 2,7 м, что соответствует укороченным переходным секциям.

Деталь работает совместно с другими типоразмерами соединительных осей серии Т6-30 — валиками Т6-30-20 (L=3010 мм), Т6-30-22 (L=4490 мм) и аналогами Т401.4.05, Т93.07.001. Полный комплект осей различной длины обеспечивает сборку колосникового полотна для разных типоразмеров топок ТЧЗМ-2,7/4, ТЧЗМ-2,7/5,6, ТЧЗМ-2,7/6,5 и ТЧЗМ-2,7/8,0.

Условия работы — циклические изгибающие нагрузки от слоя топлива и держателей колосников, абразивное воздействие на торцы оси. Применяется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4.

Валик соединительный: материалы и изготовление

Валик соединительный Т6-30-19 изготавливается из горячекатаного круглого проката Ø22 мм по ГОСТ 2590-2006 из стали Ст3 по ГОСТ 535-2005. Эта обыкновенная углеродистая марка обладает временным сопротивлением разрыву порядка 380–490 МПа и пластичностью, достаточной для работы на изгиб без хрупкого разрушения при низких температурах окружающего воздуха.

Технологический процесс минимален: отрезка прутка от заготовки в размер 2270 мм с допусками по чертежу, торцовка и снятие фасок на торцах, сверление шплинтовых отверстий для крепления в звеньях бортовых цепей. Деталь не подвергается термообработке — расчёт ресурса базируется на сечении прутка и марочной прочности стали Ст3.

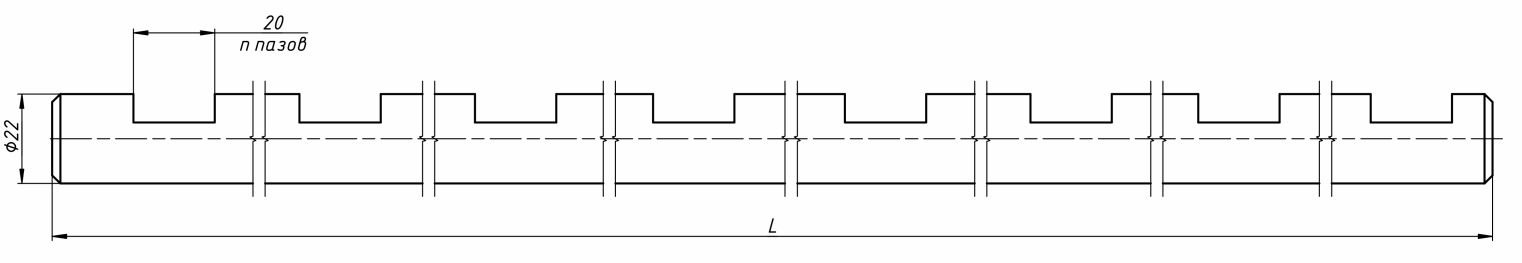

Габаритные размеры — Ø22 × L2270 мм, масса 6,6 кг. По сравнению со средними осями Т6-30-20 и Т401.4.05 деталь короче, что отражено в массе. Срок службы при штатных режимах — не менее 25 000 часов наработки. Основной износ — в зоне шплинтовых отверстий и торцевых фасок, контактирующих с пластинами звеньев цепи.

Контроль качества: визуальный осмотр на отсутствие коррозии и забоев, размерный контроль длины и диаметра, проверка соосности отверстий шплинтов на концах. Каждая партия сопровождается сертификатом на марку проката Ст3 и протоколом размерного контроля.

Валик соединительный: совместимое оборудование

Валик соединительный Т6-30-19 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Валик соединительный: заказ и доставка

Валик соединительный Т6-30-19 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 3 до 7 рабочих дней, так как технологический процесс прост и не требует длительной термообработки. Минимальная партия не лимитирована: возможна как поштучная отгрузка для замены отдельных осей, так и крупный опт партиями по 7-14 штук для планового ремонта.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянная обрешётка или паллет с обвязкой; концевые поверхности валиков консервируются смазкой для защиты от коррозии при транспортировке и хранении. Для крупных партий — отгрузка контейнером с креплением распорными элементами.

При оформлении заказа укажите номер чертежа Т6-30-19 и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня. Часто заказывается комплектно с другими соединительными валиками серии Т6-30-20, Т6-30-22, Т401.4.05 и Т93.07.001 — это полный набор поперечных осей для одного капремонта. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных.
