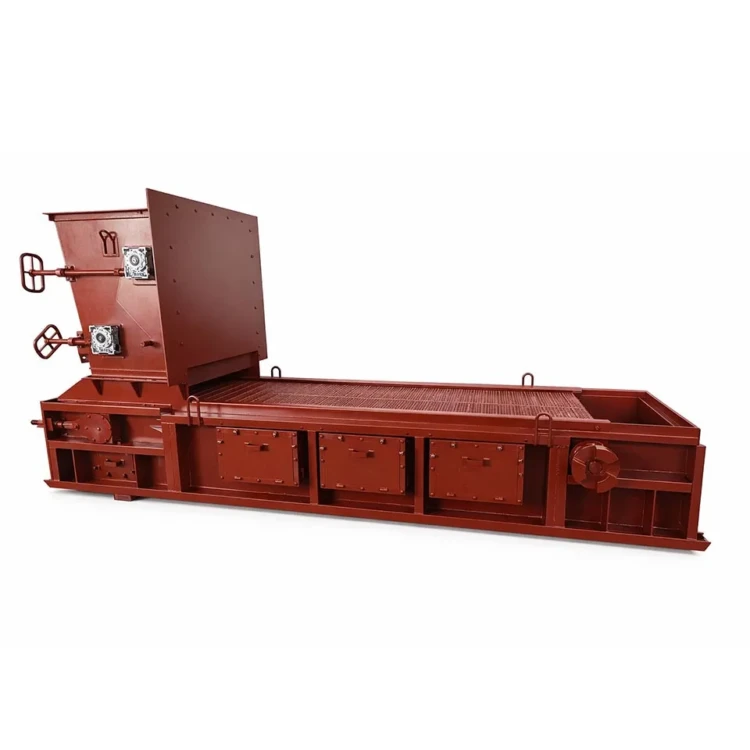

Топка ТЛПХ-1,1-3,0

Топка ТЛПХ-1,1-3,0 — компактная механическая топка с ленточной колосниковой решёткой прямого хода для слоевого сжигания антрацитов, каменных углей марок Г и Д и бурых углей под водогрейным котлом серии КВр тепловой мощностью 1,8 МВт без забрасывателей — топливо подаётся гравитационно из угольного ящика через секторную заслонку.

Топка ТЛПХ-1,1-3,0: назначение и область применения

Топка ТЛПХ-1,1-3,0 рассчитана на муниципальные и производственные котельные малой мощности — отопительные котельные посёлков и сельских населённых пунктов, цеха деревообработки, овощехранилища, мини-фермы и тепличные хозяйства, котельные ЦТП небольших микрорайонов с потребностью в тепле до 1,8 МВт. Топка отапливает помещения общим объёмом 47 000 — 61 000 м³ или площадью 15 700 — 20 400 м² при удельной тепловой нагрузке зеркала горения 0,7–1,0 МВт/м².

В обозначении ТЛПХ указан тип топочного устройства: топка ленточная прямого хода (ТЛПХ); цифра 1,1 — ширина колосникового полотна в метрах; 3,0 — расстояние между осями валов в метрах. Прямой ход полотна (от передней стенки топочной камеры к задней) обеспечивает верхнее зажигание свежего топлива от арок и излучения горящего слоя.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЛПХ-1,1-3,0: устройство и принцип работы

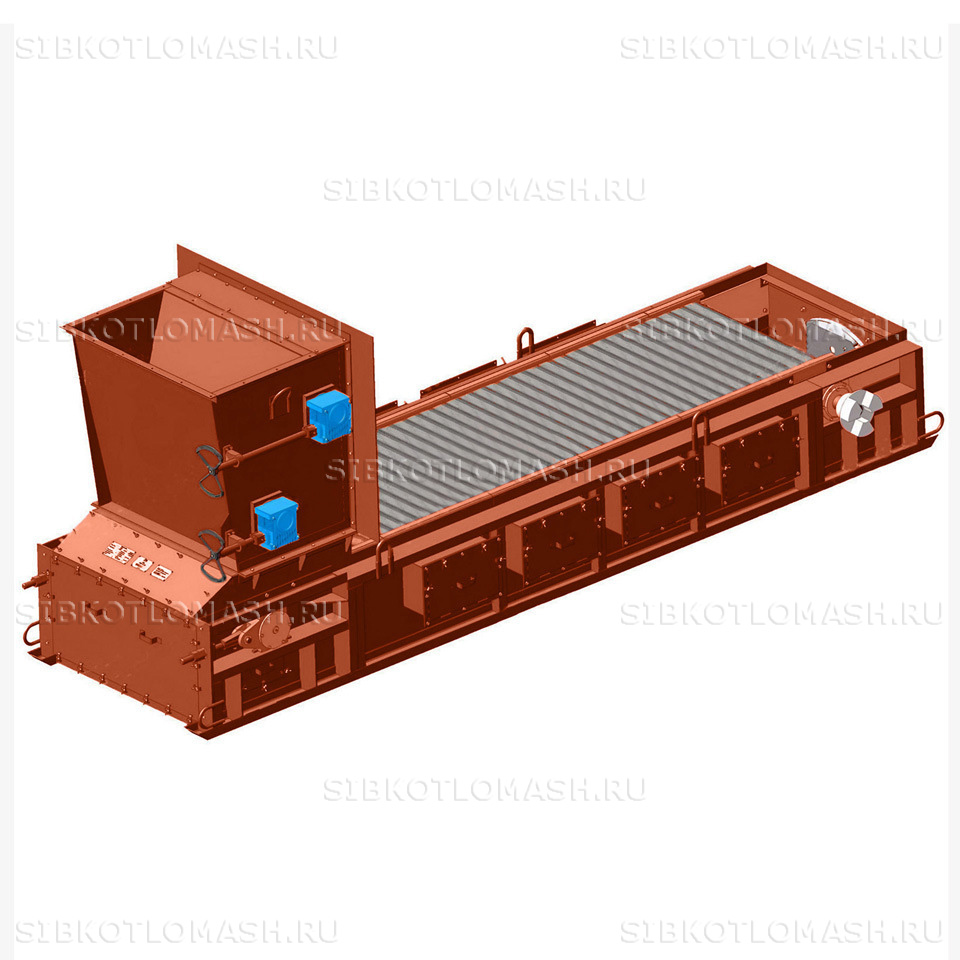

Топка ТЛПХ-1,1-3,0 имеет конструкцию из угольного ящика с регулирующей секторной заслонкой и шибером, рамы с приводом и ведущими/ведомыми валами и колосникового полотна. Полотно собирается из трёх типов колосников: ведущих 23.1603.008 (080), ведомых 23.1603.006 (081) и крайних 23.1603.007 (084) — крайние выполняют функцию бокового уплотнения. Активная площадь решётки — 2,7 м² при ширине 1100 мм и расстоянии между осями валов 3000 мм.

Уголь поступает в топку гравитационно из угольного ящика через секторную заслонку, толщина слоя 100–200 мм регулируется положением заслонки и шибера. Полотно перемещается в прямом направлении (от передней стенки к задней) со скоростью 1,3–19,3 м/ч, что регулирует количество подаваемого топлива и время его пребывания в зоне горения. Шлак ссыпается с заднего вала за пределы топочного объёма по мере движения полотна.

Воздух подаётся под решётку через секционные камеры с раздельной регулировкой шиберов: непрерывный приток воздуха необходим для предотвращения шлакования и пережога колосников. Удельная тепловая нагрузка зеркала горения — 0,7–1,0 (1,2) МВт/м². Диапазон рабочих нагрузок — 50–100 % от номинала. Топка работает с верхним зажиганием — свежее топливо воспламеняется от излучения арок и горящего слоя над полотном.

Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Расчётный срок эксплуатации топочного устройства — 10 лет. Поставка осуществляется блоком с угольным ящиком, рамой, валами, колосниковым полотном, приводом и ведомостью ЗИП.

Гравитационная подача угля без забрасывателей выгодно отличает топку ТЛПХ от моделей серий ТЛЗМ и ПТЛ-РПК: меньше движущихся узлов, ниже потребление электроэнергии вспомогательных приводов, проще обслуживание угольного ящика и заслонки. При этом ограничение по фракции топлива более строгое — рядовые угли сортируются перед загрузкой в ящик, мелочь 0–6 мм не более 40 %, а максимальный размер кусков ограничен 40 мм.

Топка ТЛПХ-1,1-3,0: преимущества

• Компактная ширина полотна 1100 мм — возможность установки в стеснённых компоновках малых котельных без расширения здания.
• Без забрасывателей — гравитационная подача угля из ящика упрощает конструкцию, снижает потребление электроэнергии и количество движущихся узлов.
• Прямой ход полотна с верхним зажиганием — стабильное горение на сортированных и рядовых антрацитах, каменных углях марок Г и Д.
• Регулирование подачи топлива скоростью полотна 1,3–19,3 м/ч — точная настройка под фактическую нагрузку и зольность угля.
• Расчётный срок службы 10 лет при соблюдении регламента эксплуатации.
• Сменные колосники трёх типов (ведущие, ведомые, крайние) — ремонт сегментами без полной разборки полотна.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЛПХ-1,1-3,0: применение в составе котельной

В составе котельной с Топка ТЛПХ-1,1-3,0 применяется следующее оборудование:

• Котел КВр-1,86-95 — водогрейный котёл тепловой мощностью 1,86 МВт под эту топку
• Дымосос Д-3,5М — отвод дымовых газов из конвективной части котла
• Вентилятор ВД-2,8-3000 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
