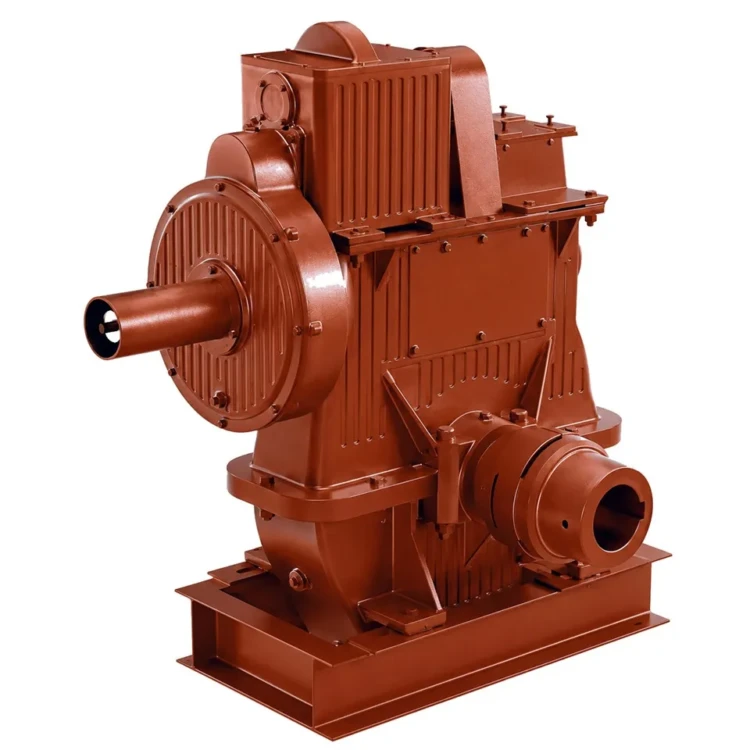

Привод ПТБ-1200. Т166.00.000СБ

Привод ПТБ-1200 Т166.00.000СБ — запасная часть топки ТЧЗМ (топка с чешуйчатой цепной решёткой механизированной) производства КЗ «Сибкотломаш» г. Бийск. Привод обеспечивает вращение цепной колосниковой решётки топки при сжигании каменного угля. Применяется в составе паровых и водогрейных котлов с механической топкой шириной решётки 1200 мм.

Привод ПТБ-1200: назначение и применяемость

Привод ПТБ-1200 Т166.00.000СБ устанавливается в составе топки ТЧЗМ-1,87/1,2 (ширина 1200 мм) паровых и водогрейных котлов серий КЕ, ДКВр, КВм, КВр с механической топкой. Привод через систему зубчатых и червячных передач вращает ведущий вал колосниковой решётки, по которому движется цепь с колосниками. Скорость движения решётки бесступенчато регулируется через изменение оборотов электродвигателя постоянного тока.

Конструкция включает червячный редуктор, коробку передач, наружную пару зубчатых колёс, муфту предохранительную и сварную раму крепления. Корпус редуктора чугунный из СЧ-20, червячное колесо на валу с втулочными подшипниками. Передача крутящего момента осуществляется через зубчатые пластины предохранительной муфты, защищающей механизм от перегрузки при заклинивании решётки. Климатическое исполнение по ГОСТ 15150-69 — категория У2.

Привод работает в условиях запылённости и повышенных температур (рядом с топкой), поэтому требует регулярного обслуживания: смазка подшипников каждые 1 000 часов наработки, проверка состояния зубчатых пар при плановом ТО котла. Расчётный ресурс работы — не менее 40 000 часов наработки при штатной эксплуатации.

Привод ПТБ-1200: материалы и изготовление

Привод ПТБ-1200 изготавливается как сборная сварно-литая конструкция. Корпус редуктора и коробки передач — Чугун СЧ-20 по ГОСТ 1412-85 с механической обработкой посадочных поверхностей под валы и подшипники. Валы — Сталь 40Х с термоулучшением, шейки под подшипники закаливаются до HRC 50–55. Зубчатые и червячные колёса — Сталь 40Х или 45ХН с термообработкой зубьев.

Сварная рама привода — Сталь Ст3 по ГОСТ 380-2005, лист 10–12 мм с укосинами жёсткости. Предохранительная муфта — комплектная позиция, монтируется на быстроходный вал. Электродвигатель применяется отдельной поставкой, обычно постоянного тока серии Д для регулирования скорости решётки.

После сборки привод проходит обкатку на стенде продолжительностью 60 минут с проверкой лёгкости вращения, отсутствия вибрации, температуры подшипников и масла редуктора, шумности зубчатых пар. Сборка обкатывается под нагрузкой 50% от номинальной. Финишная обработка — антикоррозионное лакокрасочное покрытие по ГОСТ 9.032. Привод комплектуется паспортом с указанием передаточных чисел, объёма заливаемого масла и регламента обслуживания.

Привод ПТБ-1200: совместимое оборудование

Привод ПТБ-1200 Т166.00.000СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Привод ПТБ-1200 — трансмиссионный привод трубчатого типа Т166.00.000СБ — прямой родитель запчасти
• Транспортёр скребковый ТС-2-30 — основной потребитель привода ПТБ-1200 в схемах угольной топливоподачи
• Транспортёр скребковый ТС-2-28 — смежный транспортёр с аналогичным трансмиссионным узлом
• Дробилка ВДГ-10 — смежный узел угольной нитки, использующий совместимые трансмиссионные группы
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной потребитель угля от транспортёра с приводом ПТБ-1200

Привод ПТБ-1200 Т166.00.000СБ — типовая деталь трансмиссионной группы привода ПТБ-1200. Сопутствующие запчасти (коробки скоростей, колёса червячные/зубчатые, червяки) — в каталоге запчасти привода ПТБ-1200. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Привод ПТБ-1200: заказ и доставка

Привод ПТБ-1200 Т166.00.000СБ изготавливается по утверждённой конструкторской документации КЗ «Сибкотломаш». При отсутствии на складе срок изготовления — от 20 до 30 рабочих дней с учётом сборки и обкатки на стенде. Складская позиция отгружается в день поступления оплаты. Электродвигатель уточняется при заказе и поставляется отдельным грузовым местом. См. общий каталог запчастей.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой металлической лентой, ответственные узлы (зубчатые пары, муфта, шейки валов) защищаются от ударов и пыли. Электродвигатель упаковывается отдельно. Для крупных партий — отгрузка 20-футовым контейнером.

При оформлении заказа Привод ПТБ-1200 указывайте номер чертежа Т166.00.000СБ, модель котла, тип топки ТЧЗМ, параметры электросети и требуемый тип электродвигателя постоянного тока. По запросу предоставляются паспорт качества, сертификаты на материалы и электродвигатель, акт обкатки на стенде. Возможна поставка привода в комплекте с пультом управления, тиристорным регулятором скорости и кабельной разводкой. Дополнительно по запросу выполняется изготовление с нестандартным передаточным числом редуктора для модернизации старых топок или с заменой червячной пары на цилиндрические шестерни для повышения КПД механизма.
