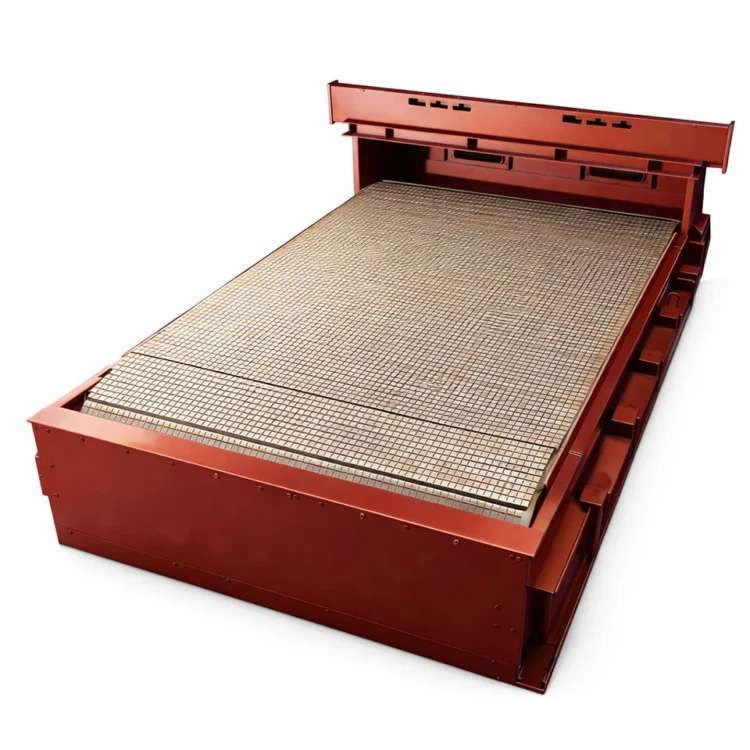

Топка ТЧЗМ-2-2,7-8,0
| Технические характеристики | |
|---|---|
| Тип топки | механическая чешуйчатая цепная обратного хода с пневмомеханическими забрасывателями |
| Тепловая мощность типоразмера, МВт | 35,0 |
| Активная площадь решётки, м² | 19,9 |
| Размер колосниковой решётки, мм | 2700×8000 |
| Скорость движения полотна, м/ч | 13,3–19,3 |
| Привод полотна | ПТБ-1200, 2,2 кВт, частотный преобразователь |
| Топливо | грохоченые и рядовые каменные и бурые угли |
| Забрасыватели | ЗП-600М2 (ПТЛ-600) — 2 шт., 5,2 т/ч каждый |
| Применяемые котлы | КВ-Р-35-150 (КВТС-30-150) |
| Габариты (Д×Ш×В), мм | 9620×3160×4360 |
| Масса, кг | 33400 |
Описание
Топка ТЧЗМ-2-2,7-8,0 — самая мощная модификация механического топочного устройства серии ТЧЗМ с чешуйчатой колосниковой решёткой обратного хода и двумя пневмомеханическими забрасывателями ЗП-600М2 для слоевого сжигания каменных и бурых углей под водогрейным котлом КВ-Р-35-150 (КВТС-30-150) тепловой мощностью 35,0 МВт.
Топка ТЧЗМ-2-2,7-8,0: назначение и область применения
Топка ТЧЗМ-2-2,7-8,0 рассчитана на крупные муниципальные ТЭЦ и промышленные котельные с тепловой нагрузкой 35,0 МВт (около 30 Гкал/ч) — котельные ЦТП крупных городских кварталов и микрорайонов, муниципальные ТЭЦ с собственной выработкой тепла, целлюлозно-бумажные комбинаты, цементные и металлургические производства. Топка устанавливается под водогрейный котёл КВ-Р-35-150 (КВТС-30-150) и обеспечивает полностью механизированный процесс горения с непрерывным шлакоудалением через чешуйчатое полотно.
В обозначении ТЧЗМ-2 указан тип топочного устройства: топка с чешуйчатым полотном и забрасывателем механическая (ТЧЗМ); цифра 2 — количество забрасывателей; 2,7 — ширина колосникового полотна в метрах; 8,0 — длина колосникового полотна в метрах. Это самый крупный типоразмер серии ТЧЗМ-2-2,7 — площадь активной решётки 19,9 м² при размере 2700 × 8000 мм, что эквивалентно тепловой мощности 35,0 МВт.
Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.
Топка ТЧЗМ-2-2,7-8,0: устройство и принцип работы

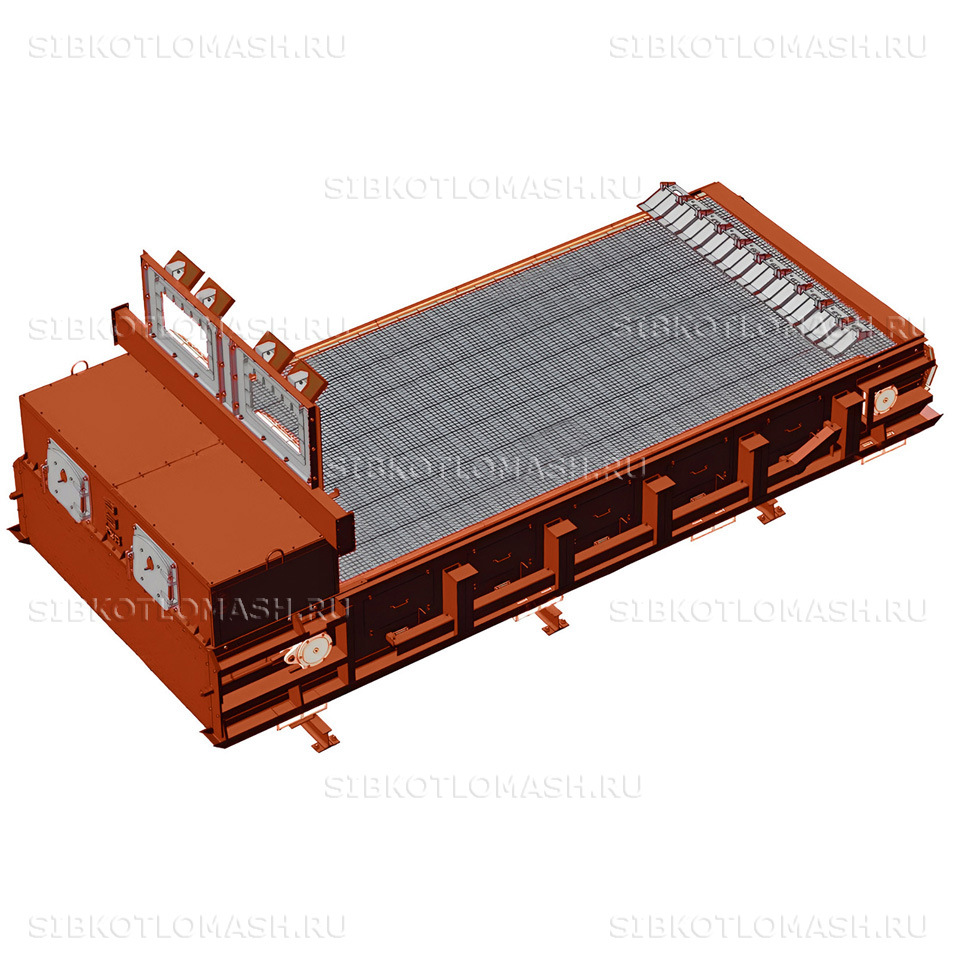

Топка ТЧЗМ-2-2,7-8,0 имеет конструкцию из колосникового полотна чешуйчатого типа размером 2700 × 8000 мм и двух пневмомеханических забрасывателей ЗП-600М2 (ПТЛ-600). Полотно состоит из стальных ведущих цепей, в которых закреплены держатели колосников; колосники поворачиваются вокруг ведущей звёздочки и самоочищаются от шлака. Активная площадь полотна — 19,9 м².
Полотно перемещается приводом-редуктором ПТБ-1200 с электродвигателем 2,2 кВт, 1500 об/мин через частотный преобразователь со скоростью 13,3–19,3 м/ч. Обратный ход (от задней стенки топочной камеры к передней) обеспечивает интенсивное нижнее зажигание свежего топлива от излучения горящего слоя по всей длине 8 м решётки.
Подача угля выполняется двумя пневмомеханическими забрасывателями ЗП-600М2 с электродвигателем 1,1 кВт, 1000 об/мин. Каждый забрасыватель состоит из пластинчатого питателя, ротационного метательного механизма и каскадно-лоткового угольного ящика; производительность одного ЗП-600 — до 5,2 т/ч по углю. Крупные фракции угля разбрасываются по всей площади 2700 × 8000 мм чешуйчатого полотна, а мелкие отсеиваются и сгорают во взвешенном состоянии в надслоевом пространстве топочного объёма; такая компоновка обеспечивает выжигание мелочи 0–6 мм при содержании до 60 % в исходном топливе.
По условиям надёжности элементов чешуйчатой решётки температура подогрева горячего воздуха ограничена 250 °С. Диапазон рабочих нагрузок — 25–100 % от номинала; потери от химического недожога — не более 0,5 %, от механического — не более 7,0 % за счёт тонкого слоя топлива и интенсивного дутья. Габариты топки в полной комплектации — 9620 × 3160 × 4360 мм, масса — 33 400 кг. Длинная 8-метровая чешуйчатая решётка особенно ценна при работе на канско-ачинских бурых углях с высокой влажностью и зольностью.
Топка ТЧЗМ-2-2,7-8,0: преимущества
- Самая большая площадь активной решётки 19,9 м² в серии ТЧЗМ — обеспечивает тепловую мощность 35,0 МВт под крупный водогрейный котёл КВ-Р-35-150.
- Длинная 8-метровая чешуйчатая решётка — максимальное время пребывания топлива и устойчивая работа на бурых углях с высокой влажностью.
- Самоочистка чешуйчатого полотна за счёт поворота колосников — снижает простои и продлевает межремонтный ресурс при работе на угле повышенной зольности.
- Низкие потери от недожога — химического не более 0,5 %, механического не более 7 % благодаря тонкому слою и интенсивному дутью.
- Регулирование скорости полотна 13,3–19,3 м/ч частотным преобразователем привода ПТБ-1200 — точная настройка под нагрузку и калорийность топлива.
- Сжигание грохоченых и рядовых каменных и бурых углей с мелочью 0–6 мм до 60 %, фракцией до 40 мм.
- Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.
Топка ТЧЗМ-2-2,7-8,0: применение в составе котельной
В составе котельной с Топка ТЧЗМ-2-2,7-8,0 применяется следующее оборудование:
- Паровой котел КЕ-25-14С(ТЧЗМ) — двухбарабанный паровой котёл серии КЕ под чешуйчатую топку
- Дымосос ДН-15Х-1500 — отвод дымовых газов из конвективной части крупного котла
- Вентилятор ВДН-15Х-1500 — подача дутьевого воздуха под полотно решётки
- Циклон батарейный ЦБ-42 — золоулавливание перед дымовой трубой
Состав и стоимость уточняйте при оформлении заказа.
| Полные технические характеристики | |
|---|---|
| Типоразмер | ТЧЗМ-2-2,7/8,0 |
| Тип топочного устройства | механическая чешуйчатая цепная обратного хода с пневмомеханическими забрасывателями |
| Тепловая мощность типоразмера | 35,0 МВт |
| Активная площадь колосникового полотна | 19,9 м² |
| Размер колосниковой решётки | 2700 × 8000 мм |
| Тип колосникового полотна | чешуйчатое цепное обратного хода с самоочисткой |
| Скорость движения колосникового полотна | 13,3–19,3 м/ч |
| Привод полотна | ПТБ-1200, электродвигатель 2,2 кВт, 1500 об/мин с частотным преобразователем |
| Тип забрасывателей | ЗП-600М2 (ПТЛ-600), 2 шт. |
| Производительность одного забрасывателя ЗП-600 | до 5,2 т/ч по углю |
| Электродвигатель забрасывателя | 1,1 кВт, 1000 об/мин |
| Топливо | грохоченые и рядовые каменные и бурые угли |
| Максимальный размер кусков угля | 40 мм |
| Содержание мелочи 0–6 мм в угле | не более 60 % |
| Допустимая температура подогрева дутьевого воздуха | не более 250 °С |
| Диапазон рабочих нагрузок | 25–100 % от номинала |
| Потери от химического недожога | не более 0,5 % |
| Потери от механического недожога | не более 7,0 % |
| Применяемый водогрейный котёл | КВ-Р-35-150 (КВТС-30-150) |
| Габариты (Д×Ш×В), мм | 9620 × 3160 × 4360 |
| Масса, кг | 33 400 |
