Топка ТЧЗМ-2-2,7-4,0

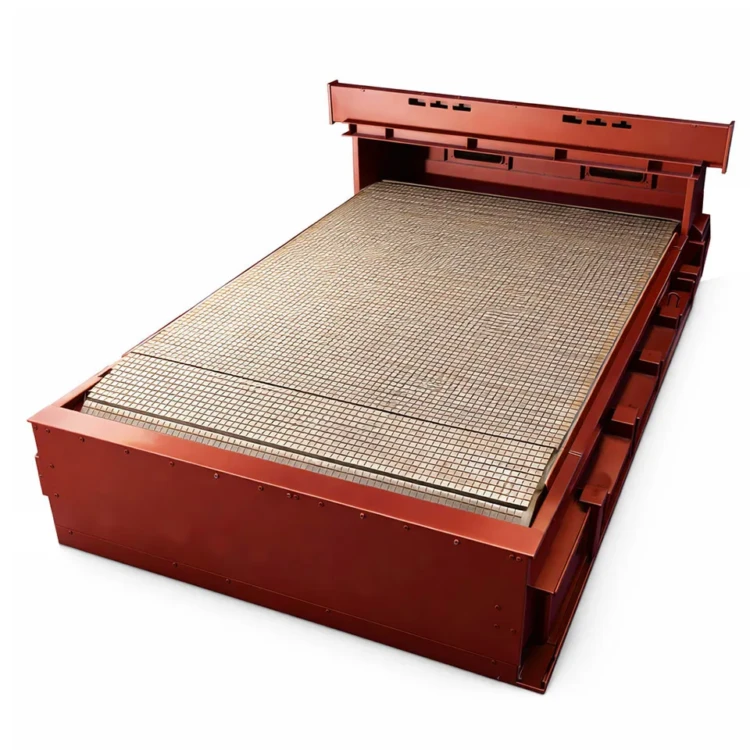

Топка ТЧЗМ-2-2,7-4,0 — механическое топочное устройство с чешуйчатой колосниковой решёткой обратного хода и двумя пневмомеханическими забрасывателями ЗП-600 для слоевого сжигания каменных и бурых углей под паровым котлом ДКВр-10-13 либо водогрейным котлом КВ-Р-11,63-150 тепловой мощностью 11,63 МВт.

Топка ТЧЗМ-2-2,7-4,0: назначение и область применения

Топка ТЧЗМ-2-2,7-4,0 рассчитана на крупные муниципальные и промышленные котельные с потребностью в паре до 10 т/ч или тепловой нагрузкой 11,63 МВт — котельные ЦТП городских кварталов, картонно-бумажные комбинаты, сахарные заводы, цеха пищевой переработки, котельные предприятий АПК на буром угле. Топка устанавливается под водогрейный котёл КВ-Р-11,63-150 (КВ-ТС-10-150) или паровой котёл ДКВр-10-13/23 и обеспечивает полностью механизированный процесс горения с непрерывным шлакоудалением через задний валок чешуйчатого полотна.

В обозначении ТЧЗМ-2 указан тип топочного устройства: топка с чешуйчатым полотном и забрасывателем механическая (ТЧЗМ); цифра 2 — количество забрасывателей; 2,7 — ширина колосникового полотна в метрах; 4,0 — длина колосникового полотна в метрах. По сравнению с серией ТЛЗМ топки ТЧЗМ применяют чешуйчатое колосниковое полотно вместо ленточного, что повышает живое сечение и снижает шлакование при работе на бурых углях.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЧЗМ-2-2,7-4,0: устройство и принцип работы

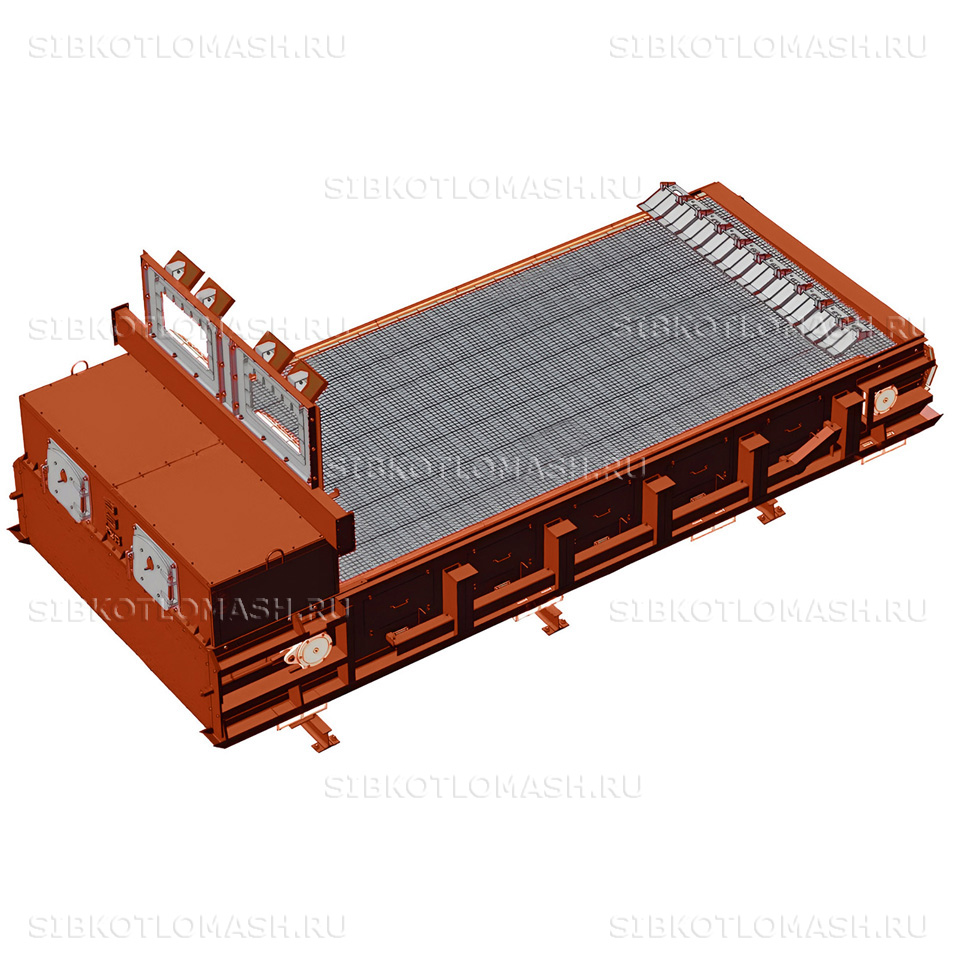

Топка ТЧЗМ-2-2,7-4,0 имеет конструкцию из колосникового полотна чешуйчатого типа и двух пневмомеханических забрасывателей ЗП-600. Полотно состоит из стальных ведущих цепей, в которых закреплены держатели колосников; колосники вставляются в держатели таким образом, чтобы при движении полотна вокруг ведущей звёздочки они поворачивались — это обеспечивает непрерывную самоочистку полотна от шлака. Живое сечение чешуйчатого полотна — 5–7 %, что превышает аналогичный показатель ленточных решёток ТЛЗМ.

Активная площадь полотна — 9,1 м² при размере 2700 × 4000 мм. Скорость движения полотна — 13,3–19,3 м/ч; обратный ход (от задней стенки топочной камеры к передней) обеспечивает нижнее зажигание свежего топлива от излучения горящего слоя.

Подача угля выполняется двумя пневмомеханическими забрасывателями ЗП-600 с рабочей длиной ротора 600 мм. Каждый забрасыватель состоит из пластинчатого питателя, ротационного метательного механизма и каскадно-лоткового угольного ящика; производительность одного ЗП-600 — до 5,2 т/ч по углю. Дальность заброса регулируется тремя ступенями частоты ротора — 470, 600 и 910 об/мин. Крупные фракции угля разбрасываются по всей площади чешуйчатого полотна, а мелкие отсеиваются и сгорают во взвешенном состоянии в надслоевом пространстве топочного объёма.

Управление воздухом распределённое: первичный воздух подаётся снизу под зоны полотна с раздельной регулировкой шиберами, вторичный — через систему пневмозброса под лоток забрасывателя. По условиям надёжности элементов чешуйчатой решётки температура подогрева горячего воздуха не должна превышать 250 °С. Диапазон рабочих нагрузок — 25–100 % от номинала; масса топки в полной комплектации — не более 21 100 кг.

Топка ТЧЗМ-2-2,7-4,0: преимущества

• Чешуйчатая колосниковая решётка с живым сечением 5–7 % — повышенная воздухопроницаемость и устойчивость к шлакованию при работе на бурых углях.
• Самоочистка полотна за счёт поворота колосников вокруг ведущей звёздочки — снижает простои на чистку и продлевает межремонтный интервал.
• Активная площадь 9,1 м² при размере 2700 × 4000 мм — обеспечивает тепловую мощность 11,63 МВт под крупные котлы 10 т/ч и 11,6 МВт водогрейные.
• Два забрасывателя ЗП-600 совокупной подачей до 10,4 т/ч — точно соответствует номинальной потребности котла 10 т/ч с запасом на пики.
• Регулирование скорости полотна 13,3–19,3 м/ч и трёхступенчатая частота ротора забрасывателя — точная настройка под зольность угля и нагрузку.
• Сжигание широкого ряда твёрдого топлива — каменные и бурые угли, антрациты для паровых котлов 10 т/ч и водогрейных до 11,6 МВт.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЧЗМ-2-2,7-4,0: применение в составе котельной

В составе котельной с Топка ТЧЗМ-2-2,7-4,0 применяется следующее оборудование:

• Паровой котел КЕ-25-14С(ТЧЗМ) — двухбарабанный паровой котёл серии КЕ под чешуйчатую топку
• Дымосос ДН-12,5-1500 — отвод дымовых газов из конвективной части котла
• Вентилятор ВДН-12,5-1500 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-42 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
