Винт удаления провала. Т298.01.040СБ

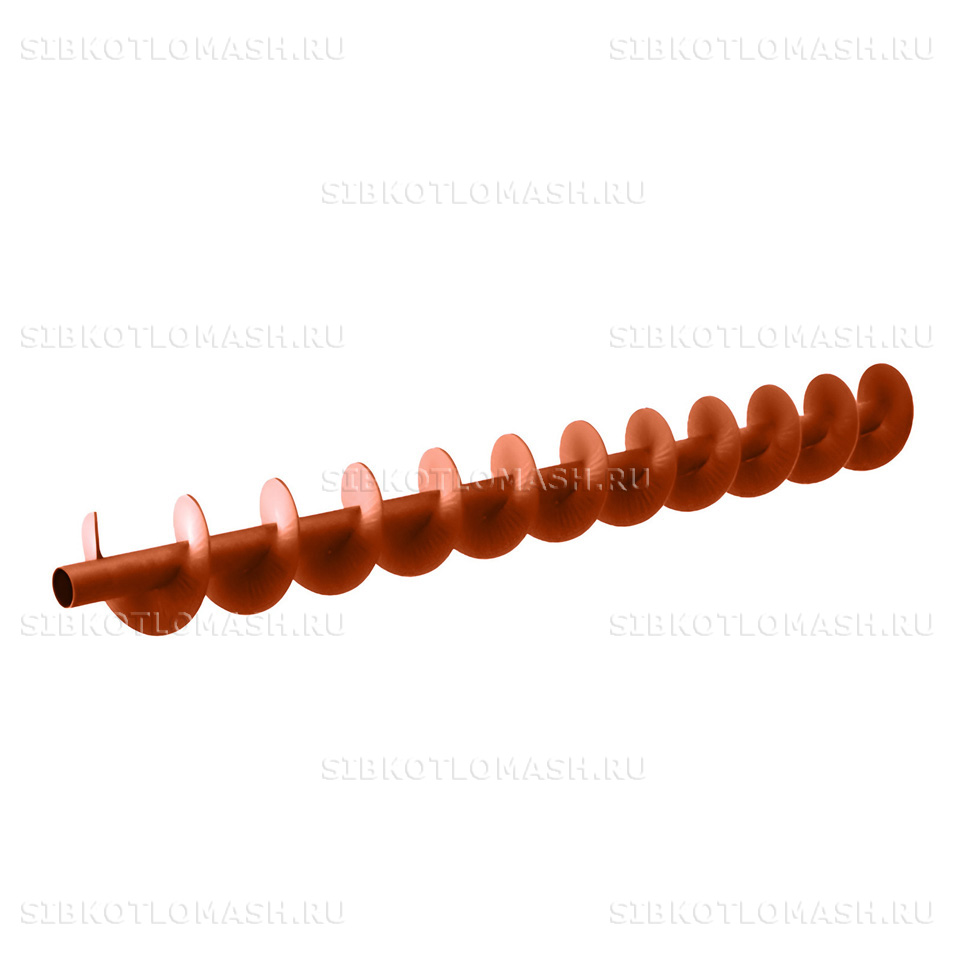

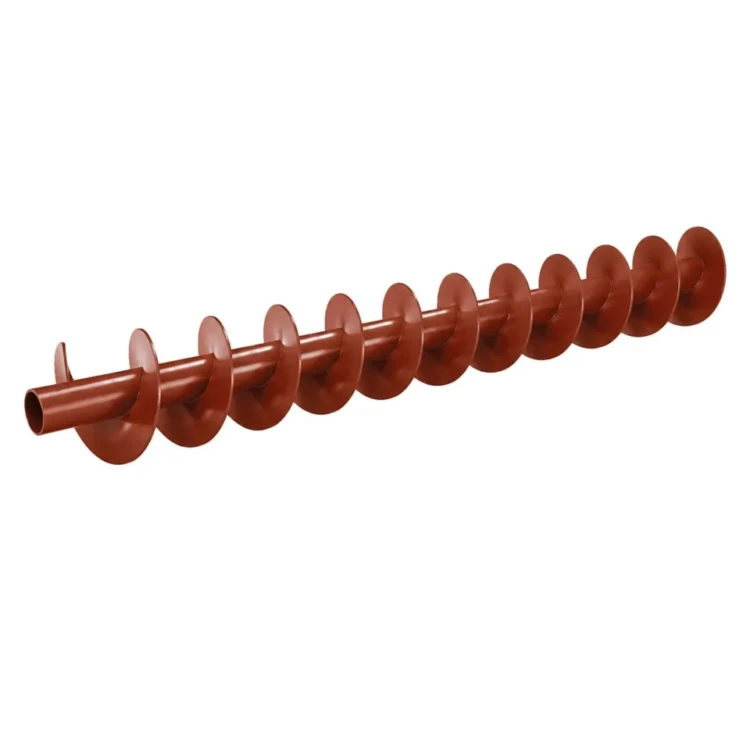

Винт удаления провала Т298.01.040СБ — запасная часть механической чешуйчатой топки заднего хода ТЧЗМ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой шнековый винт длиной около 2700 мм, массой 20,2 кг, обеспечивающий удаление провала из подколосникового пространства топки в шлакоприёмник. Это сборная конструкция: вал с приваренной винтовой спиралью, опирающаяся на четыре опорных узла.

Винт удаления провала: назначение и применяемость

Винт удаления провала Т298.01.040СБ — ключевой элемент системы шлакоудаления топки ТЧЗМ. Под колосниковым полотном в процессе горения накапливается мелкий провал — угольная крошка, проваливающаяся через зазоры между колосниками, и зола. Без принудительной транспортировки этого материала в шлакоприёмник подколосниковое пространство быстро забивается, что нарушает аэродинамику топки и ухудшает горение.

Винт работает в составе шнекового транспортёра с приводом от привода ПТБ-1200 через цепную передачу. На вал шнека опираются четыре опорных узла: глухая опора Т298.01.060 (вход вала), приводная опора Т298.01.070 (со стороны привода), средняя Т298.01.050 и концевая Т298.01.080. Эти опоры распределяют вес шнека и удерживают его в горизонтальном положении при тепловом расширении.

Деталь универсальная для всех типоразмеров топок ТЧЗМ — длина шнека соответствует ширине подколосникового пространства 2,7 м с запасом на опорные узлы. Применяется в составе паровых котлов ДЕ, КЕ и водогрейных КВм, КВ-ТС. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4.

Винт удаления провала: материалы и изготовление

Винт удаления провала Т298.01.040СБ изготавливается из стали 20 по ГОСТ 1050-2013 — углеродистой марки повышенной пластичности, хорошо свариваемой при изготовлении сборной конструкции с приваренной спиралью. Сталь 20 обеспечивает временное сопротивление разрыву 410 МПа при работе вала на изгиб от собственного веса и веса транспортируемого материала, а также сохраняет ударную вязкость при низких температурах окружающей среды.

Технологический процесс включает изготовление центрального вала из прокатной трубы или прутка, навивку и приварку винтовой спирали с заданным шагом, контрольную проверку шага и наружного диаметра, токарную обработку посадочных шеек под подшипники опорных узлов. Сборка спирали с валом — сварной шов по всему периметру каждого витка, что обеспечивает жёсткость конструкции и предотвращает отрыв спирали под нагрузкой.

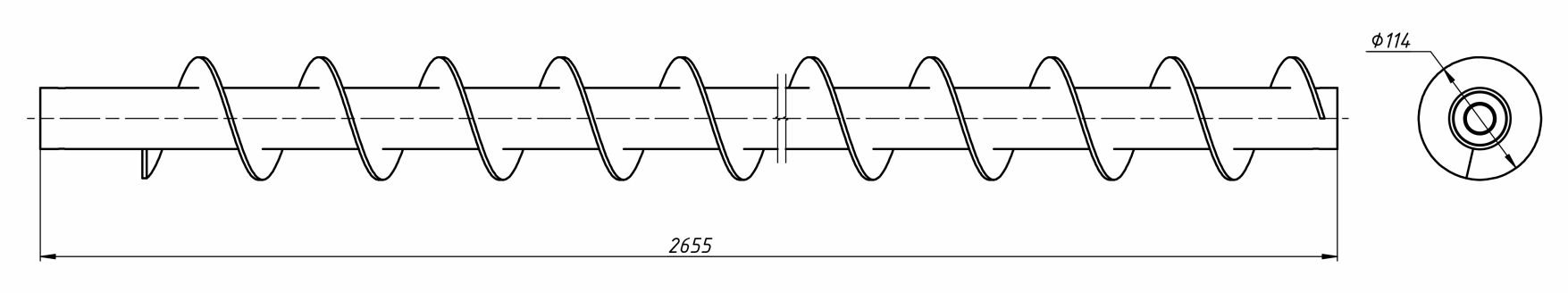

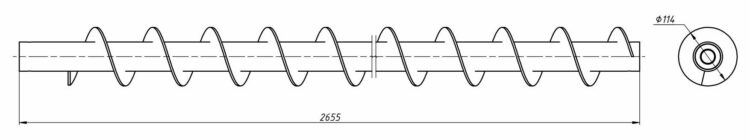

Габаритные размеры — Ø150 × L2700 мм по геометрии узла, масса 20,2 кг. Шаг спирали выбран таким образом, чтобы обеспечить производительность транспортировки 1-2 м³/ч провала при штатной частоте вращения шнека. Срок службы при штатных режимах — не менее 15 000 часов наработки. Основной износ — стирание гребней винтовой спирали от абразивного воздействия золы.

Контроль качества: визуальный осмотр сварных швов спирали, размерный контроль наружного диаметра и шага, проверка биения вала на стенде. Каждая партия сопровождается сертификатом на марку стали и протоколом размерного контроля.

Винт удаления провала: совместимое оборудование

Винт удаления провала Т298.01.040СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Винт удаления провала: заказ и доставка

Винт удаления провала Т298.01.040СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 10 до 14 рабочих дней с учётом изготовления вала, навивки и приварки спирали, контрольной обработки посадочных шеек. Минимальная партия не лимитирована: возможна как поштучная отгрузка для аварийной замены, так и комплектная поставка вместе с четырьмя опорными узлами при полной модернизации системы удаления провала.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — длинномерный деревянный паллет с обвязкой; шнек фиксируется деревянными подкладками для исключения деформаций при транспортировке, посадочные шейки и спираль консервируются смазкой для защиты от коррозии. Для крупных партий доступна отгрузка контейнером с креплением стропами.

При оформлении заказа укажите номер чертежа Т298.01.040СБ и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — опор шнека Т298.01.050/060/070/080 и приводной звёздочки. Для постоянных клиентов согласуются индивидуальные графики отгрузок под плановую кампанию ремонта котельных перед началом отопительного сезона.
