Топка ТЛЗМ-2-1,87-4,0

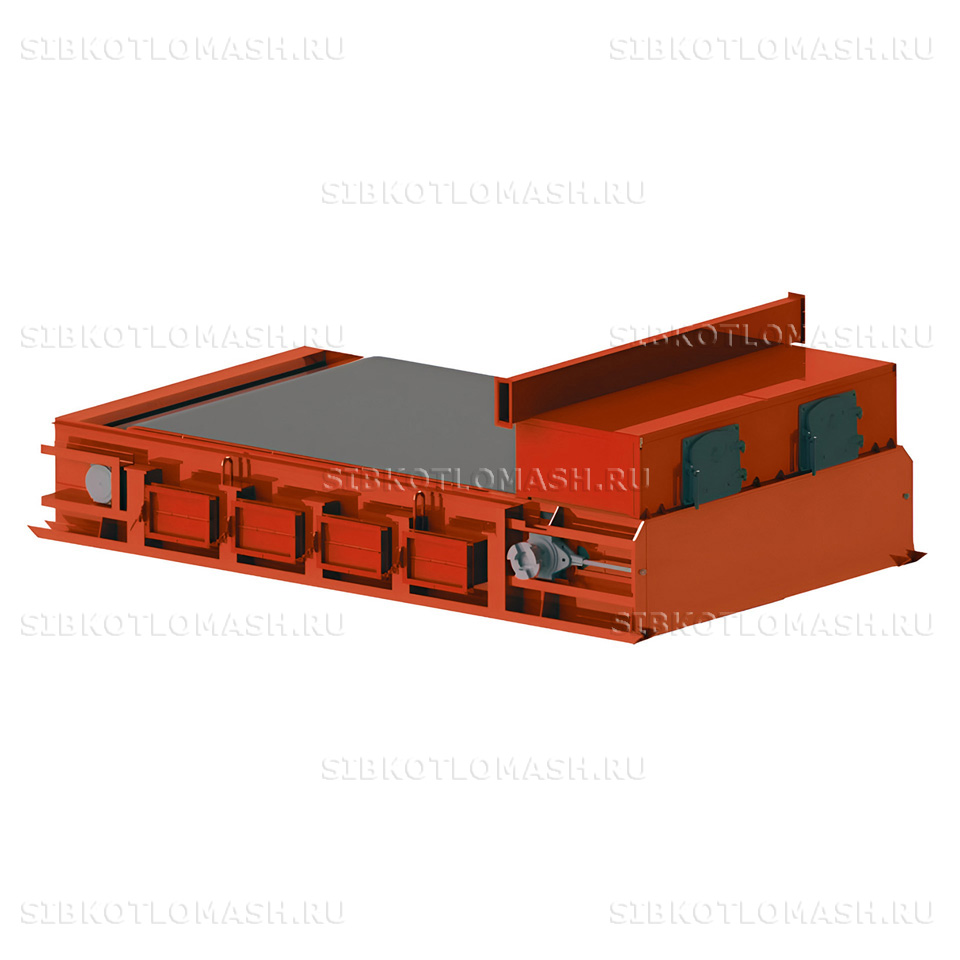

Топка ТЛЗМ-2-1,87-4,0 — узкая длинноходная модификация механического топочного устройства серии ТЛЗМ с моноблочной ленточной цепной решёткой обратного хода и двумя пневмомеханическими забрасывателями ЗП-400 для слоевого сжигания каменных и бурых углей под водогрейным котлом КВ-ТС-6,5 тепловой мощностью 7,56 МВт либо паровым котлом КЕ-6,5-14С(ТЛЗМ).

Топка ТЛЗМ-2-1,87-4,0: назначение и область применения

Топка ТЛЗМ-2-1,87-4,0 рассчитана на промышленные и муниципальные котельные с тепловой нагрузкой 7,56 МВт — котельные ЦТП городских кварталов, предприятия пищевой переработки, овощебазы, сушильные комплексы пиломатериалов и комбикормов, предприятия АПК на буром угле. Топка устанавливается под водогрейный котёл серии КВ-ТС-6,5 либо паровой котёл КЕ-6,5-14С(ТЛЗМ) и обеспечивает полностью механизированный процесс горения с непрерывным сухим шлакоудалением.

В обозначении ТЛЗМ-2 указан тип топочного устройства: топка ленточная с забрасывателем механическая (ТЛЗМ); цифра 2 — количество забрасывателей; 1,87 — ширина колосникового полотна в метрах; 4,0 — расстояние между осями валов в метрах. Это самый длинный типоразмер серии ТЛЗМ с шириной полотна 1870 мм — площадь активной решётки 6,3 м², эквивалентная паропроизводительности 4,0 т/ч.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЛЗМ-2-1,87-4,0: устройство и принцип работы

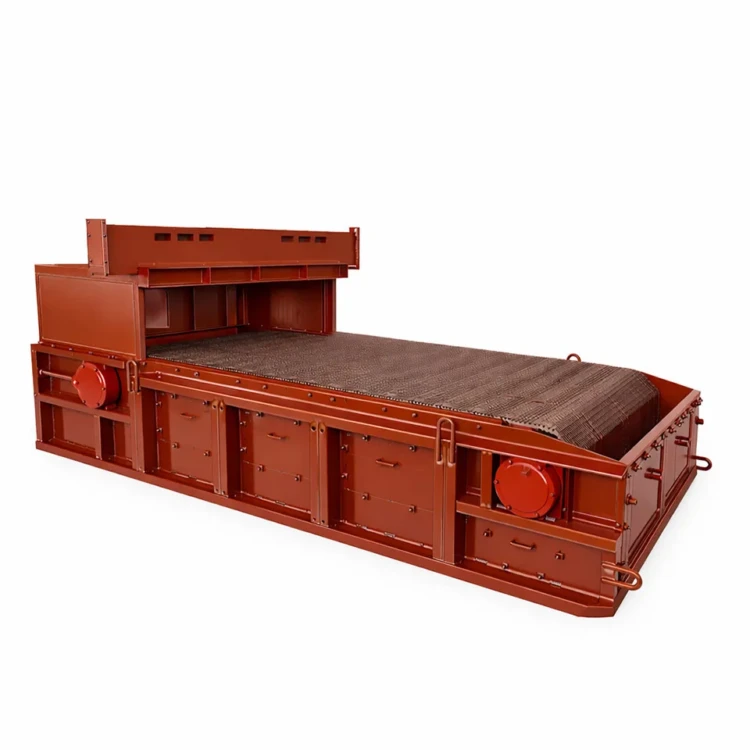

Топка ТЛЗМ-2-1,87-4,0 имеет конструкцию из моноблочного полотна шириной 1870 мм и длиной 4000 мм между осями валов с двумя пневмомеханическими забрасывателями ЗП-400 (или ПТЛ-400). Колосниковое полотно ленточного типа собрано из чугунных колосниковых звеньев на двух основных цепях; полотно перемещается приводом-редуктором ПТБ-1200 с электродвигателем постоянного тока со скоростью 1,3–19,3 м/ч. Обратное движение полотна (от задней стенки топочной камеры к передней) обеспечивает нижнее зажигание свежего топлива от излучения горящего слоя по всей площади решётки.

Подача угля выполняется двумя пневмомеханическими забрасывателями ЗП-400 с рабочей длиной ротора 400 мм. Каждый забрасыватель состоит из пластинчатого питателя, ротационного метательного механизма и каскадно-лоткового угольного ящика; производительность одного ЗП-400 — до 3,2 т/ч по углю. Дальность заброса регулируется тремя ступенями частоты ротора — 470, 660 и 910 об/мин — что позволяет распределять разные фракции угля равномерно по длинной 4-метровой решётке.

Удлинённая до 4000 мм длина полотна по сравнению с типоразмером /3,5 повышает время пребывания топлива в зоне горения и снижает потери от механического недожога — это особенно важно при работе на бурых углях с пониженной теплотой сгорания. Управление воздухом распределённое: первичный воздух подаётся через зоны под полотном с раздельной регулировкой шиберами, вторичный — через систему пневмозброса. Диапазон рабочих нагрузок — 25–100 %, коэффициент избытка воздуха за топкой 1,3–1,5; потери от химического недожога — не более 0,75 %, от механического — не более 10,0 %.

Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Поставка осуществляется блоком: полотно колосниковое в сборе с рамой, передним и задним валами; два забрасывателя ЗП-400 (ПТЛ-400); предтопок; редуктор ПТБ-1200 с пускорегулирующей аппаратурой; ведомость ЗИП и фасонные огнеупорные материалы.

Топка ТЛЗМ-2-1,87-4,0: преимущества

• Самая длинная (4000 мм) ленточная решётка серии ТЛЗМ-2-1,87 — увеличенное время пребывания топлива и максимальное выжигание мелочи.
• Тепловая мощность 7,56 МВт при компактной ширине 1870 мм — оптимально для котлов КВ-ТС-6,5 в стеснённых компоновках.
• Полностью механизированный процесс горения и сухого шлакоудаления — топка работает в круглосуточном режиме без ручного вмешательства.
• Бесступенчатое регулирование скорости полотна 1,3–19,3 м/ч приводом ПТБ-1200 — точная настройка под зольность угля и нагрузку котла.
• Сжигание каменных и бурых углей при влажности до 40 % и зольности до 35 %, фракции до 50 мм с долей мелочи 0–6 мм до 60 %.
• Низкие потери от механического недожога — не более 10 % за счёт обратного хода и развитой длины решётки.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЛЗМ-2-1,87-4,0: применение в составе котельной

В составе котельной с Топка ТЛЗМ-2-1,87-4,0 применяется следующее оборудование:

• Паровой котел КЕ-6,5-14С(ТЛЗМ) — двухбарабанный паровой котёл 6,5 т/ч под эту топку
• Дымосос ДН-11,2-1500 — отвод дымовых газов из конвективной части котла
• Вентилятор ВДН-9-1500 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
