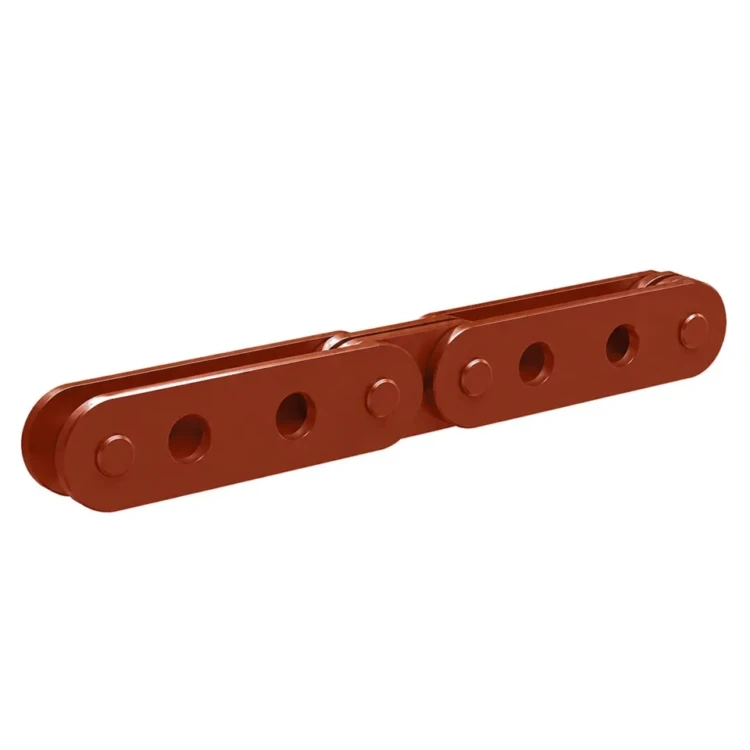

Цепь. Т16.04.010СБ

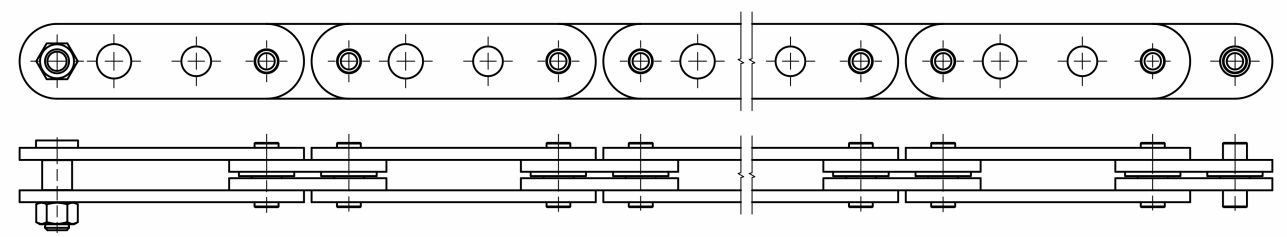

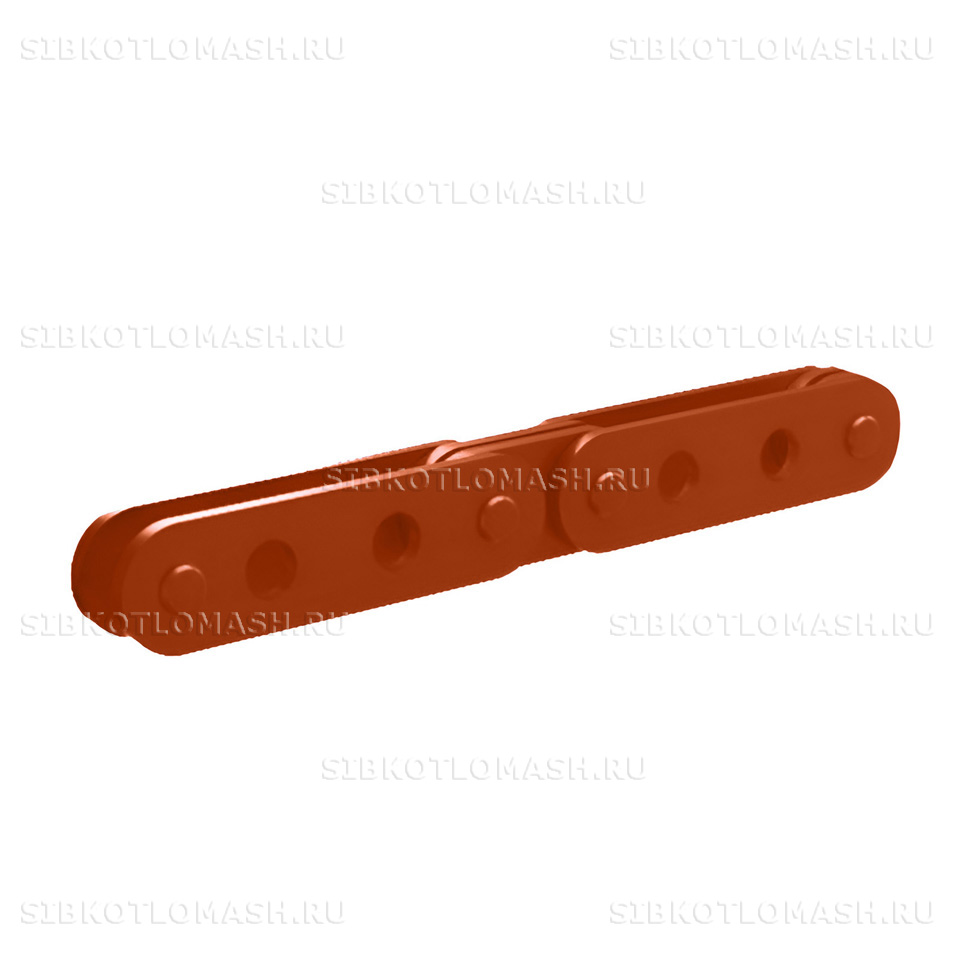

Цепь Т16.04.010СБ — запасная часть топки ТЧМ-2,7/8,0 производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой длинную сборную пластинчатую цепь длиной 17550 мм, формирующую несущую основу колосникового полотна. По сравнению с цепью Т15.04.010СБ (длина 12870 мм для типоразмера 3,07/5,6) данное изделие имеет увеличенную сборную длину под удлинённую решётку 8,0 м.

Цепь: назначение и применяемость

Цепь Т16.04.010СБ применяется в составе механической чешуйчатой топки ТЧМ-2,7/8,0 с движущимся колосниковым полотном шириной 2,7 м и длиной 8,0 м. Две таких цепи устанавливаются по бортам топки и совместно с держателями колосников образуют несущее полотно, которое перемещает слой топлива через зону горения.

Деталь работает в условиях резко переменных температур, тяговых нагрузок от приводной звёздочки и постоянного загрязнения золовыми частицами. По этой причине изготовление ведётся по утверждённой конструкторской документации с контролем шагов между шарнирами и прочности шарнирных узлов. Климатическое исполнение по ГОСТ 15150-69 — У2 и УХЛ4, что соответствует размещению в неотапливаемых котельных и под навесами.

Типовая область применения — паровые котлы серии ДЕ и КЕ паропроизводительностью около 25 т/ч, водогрейные котлы тепловой мощностью до 30 Гкал/ч, а также промышленные печи слоевого сжигания каменных и бурых углей.

Цепь: материалы и изготовление

Цепь изготавливается из стали 65Г по ГОСТ 14959-79 — рессорно-пружинной марганцовистой марки с содержанием углерода около 0,65 % и марганца до 1,0 %. После закалки и среднего отпуска сталь 65Г обеспечивает предел прочности порядка 980 МПа и сохраняет упругие свойства при многократных циклах нагружения, что критично для длинной шарнирно-сборной цепи.

Технологический процесс включает горячую штамповку пластин и осей шарниров, термическую обработку до требуемой твёрдости, сборку звеньев на оправках и контрольную растяжку под номинальной нагрузкой. Контроль качества — визуальный осмотр сварных и шарнирных узлов, размерный контроль шагов между осями, выборочная проверка твёрдости по Бринеллю и испытание на разрыв одного звена.

Длина изделия в сборе — 17550 мм, масса — 150 кг. Удлинение по сравнению с цепью для топки 5,6 м составляет около 36 %, поэтому при сборке полотна особое внимание уделяется равномерности натяжения по обеим бортовым цепям — разнотяг приводит к ускоренному износу шарниров и держателей.

Основной ресурсный износ при длительной эксплуатации приходится на шарнирные узлы со стороны контакта с пылью и шлаком, а также на торцы пластин в местах сопряжения с приводной звёздочкой. По этой причине плановая замена выполняется парой — обе бортовые цепи одновременно — с ревизией звёздочек, держателей колосников и натяжного винта в один цикл ремонта. Ориентировочный ресурс в номинальном режиме — не менее 25 000 часов наработки.

Цепь: совместимое оборудование

Цепь Т16.04.010СБ соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается на следующее оборудование:

• Топка ТЧЗМ-2-2,7/4,0 — механическая чешуйчатая топка с активной площадью решётки 4,0 м
• Топка ТЧЗМ-2-2,7/5,6 — механическая чешуйчатая топка с активной площадью решётки 5,6 м
• Топка ТЧЗМ-2-2,7/6,5 — механическая чешуйчатая топка с активной площадью решётки 6,5 м
• Топка ТЧЗМ-2-2,7/8,0 — механическая чешуйчатая топка с активной площадью решётки 8,0 м
• Паровой котёл КЕ-25-14С(ТЧЗМ) — основной паровой котёл, комплектуемый топкой ТЧЗМ для слоевого сжигания каменного угля

Деталь востребована при капитальном ремонте котельных установок с механическими чешуйчатыми топками ТЧЗМ для слоевого сжигания каменных и бурых углей. Сопутствующие запчасти топок ТЧЗМ (звёздочки, валы, цепи, уплотнения, шкивы, винты натяжные) — в каталоге запчастей для топок ТЧЗМ. При оформлении заявки укажите типоразмер топки и заводской номер котла — это позволит согласовать конструктивные особенности межремонтного ресурса.

Цепь: заказ и доставка

Цепь Т16.04.010СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии складского остатка — от 5 до 10 рабочих дней. Минимальная партия не лимитирована: на одну топку требуется две цепи, поэтому возможны как поштучные отгрузки для аварийной замены, так и крупный опт для планового капремонта парка котельных перед отопительным сезоном.

Отгрузка осуществляется транспортными компаниями по всей территории России и стран ЕАЭС. Упаковка — деревянный ящик или паллет с обвязкой; цепь длиной 17,5 м сворачивается в бухту и фиксируется проволочной скруткой. Для крупных партий возможна отгрузка контейнером с креплением мягкими стропами.

При оформлении заказа укажите номер чертежа Т16.04.010СБ и количество. Менеджеры КЗ «Сибкотломаш» подтвердят сроки и условия поставки в течение рабочего дня и подготовят опросный лист для уточнения сопутствующих позиций — приводной звёздочки, держателей колосников, направляющих рольгангов и натяжного винта.
