Топка ТЛЗМ-2-1,87-3,0

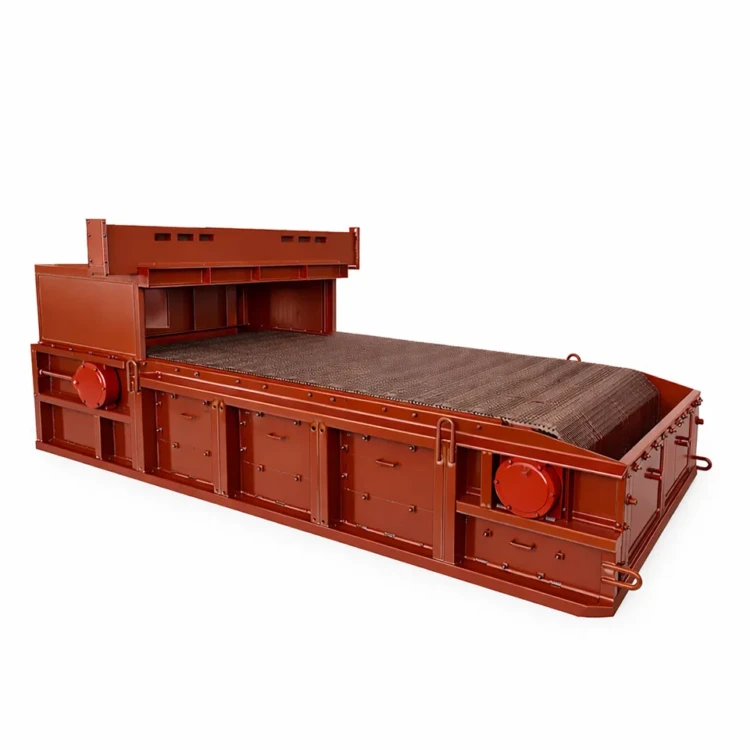

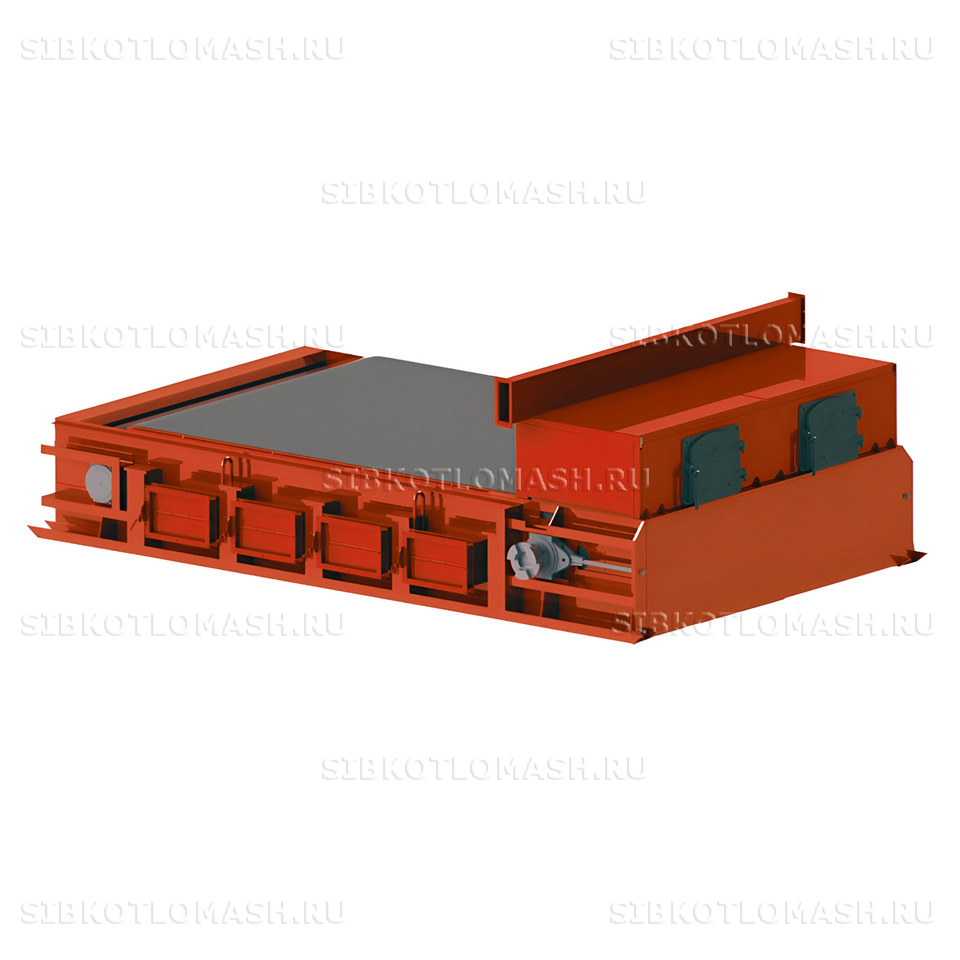

Топка ТЛЗМ-2-1,87-3,0 — механическое топочное устройство с моноблочной ленточной цепной решёткой обратного хода и двумя пневмомеханическими забрасывателями ЗП-400 для слоевого сжигания каменных и бурых углей под паровым котлом КЕ-6,5-14С(ТЛЗМ) паропроизводительностью 6,5 т/ч либо водогрейным котлом тепловой мощностью 4,65 МВт.

Топка ТЛЗМ-2-1,87-3,0: назначение и область применения

Топка ТЛЗМ-2-1,87-3,0 рассчитана на промышленные котельные средней мощности — мясокомбинаты, молочные заводы, сушильные цеха пиломатериалов, муниципальные котельные ЦТП городских кварталов с потребностью в паре до 6,5 т/ч. Топка устанавливается под двухбарабанный паровой котёл серии КЕ-6,5-14С(ТЛЗМ) с давлением 1,3 МПа и обеспечивает полностью механизированный процесс горения с непрерывным сухим шлакоудалением через переднюю валковую зону.

В обозначении ТЛЗМ-2 указан тип топочного устройства: топка ленточная с забрасывателем механическая (ТЛЗМ); цифра 2 — количество забрасывателей; 1,87 — ширина колосникового полотна в метрах; 3,0 — расстояние между осями валов в метрах. По сравнению с укороченной ТЛЗМ-2-1,87-2,4 длина полотна увеличена на 600 мм, что повышает тепловую мощность типоразмера с 2,78 до 4,65 МВт.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЛЗМ-2-1,87-3,0: устройство и принцип работы

Топка ТЛЗМ-2-1,87-3,0 имеет конструкцию из моноблочного полотна и двух пневмомеханических забрасывателей. Колосниковое полотно ленточного типа собрано из чугунных колосниковых звеньев, соединённых поперечными пальцами в две основные цепи; полотно перемещается приводом ПТБ-1200 с двигателем постоянного тока и бесступенчатым регулированием скорости в широком диапазоне. Обратное движение полотна (от задней стенки топочной камеры к передней) обеспечивает нижнее зажигание свежего топлива от излучения горящего слоя.

Активная площадь колосникового полотна — 4,4 м² при ширине 1870 мм и расстоянии между осями валов 3000 мм. Подача угля выполняется двумя пневмомеханическими забрасывателями ЗП-400 с рабочей длиной ротора 400 мм. Каждый забрасыватель состоит из пластинчатого питателя, ротационного метательного механизма и каскадно-лоткового угольного ящика; производительность одного ЗП-400 — до 3,2 т/ч по углю при максимальном размере кусков 40 мм и содержании мелочи фракции 0–6 мм не более 60 %. Скорость заброса регулируется тремя ступенями частоты ротора — 470, 660 и 910 об/мин.

Управление воздухом распределённое: первичный воздух подаётся через зоны под полотном с раздельной регулировкой шиберами, вторичный — через систему пневмозброса под лоток забрасывателя; живое сечение колосникового полотна — 3–5 %. Диапазон рабочих нагрузок — 25–100 %, коэффициент избытка воздуха за топкой 1,3–1,5; потери от химического недожога — не более 0,75 %, от механического — не более 10,0 %.

Каркас и обмуровочный пояс выполнены из листового проката Ст3, гарнитура — из жаростойкого чугуна. Поставка осуществляется блоком: полотно колосниковое ленточное в сборе с рамой и валами; два забрасывателя ЗП-400; предтопок; привод ПТБ-1200 с пускорегулирующей аппаратурой; ведомость ЗИП и фасонные огнеупорные материалы для обмуровки.

Топка ТЛЗМ-2-1,87-3,0: преимущества

• Удлинённая до 3000 мм длина решётки повышает тепловую мощность типоразмера до 4,65 МВт при ширине полотна 1870 мм.
• Полностью механизированный процесс горения и сухого шлакоудаления — топка работает в круглосуточном режиме без ручного вмешательства.
• Бесступенчатое регулирование скорости полотна приводом ПТБ-1200 — точная настройка под зольность угля и нагрузку котла.
• Два забрасывателя ЗП-400 совокупной подачей до 6,4 т/ч по углю — запас по топливу для котла 6,5 т/ч на номинальной нагрузке.
• Сжигание каменных и бурых углей при влажности до 40 % и зольности до 35 %, фракции до 40 мм с долей мелочи 0–6 мм до 60 %.
• Низкие потери от механического недожога — не более 10 % за счёт обратного хода решётки.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЛЗМ-2-1,87-3,0: применение в составе котельной

В составе котельной с Топка ТЛЗМ-2-1,87-3,0 применяется следующее оборудование:

• Паровой котел КЕ-6,5-14С(ТЛЗМ) — двухбарабанный паровой котёл 6,5 т/ч под эту топку
• Дымосос ДН-11,2-1500 — отвод дымовых газов из конвективной части котла 6,5 т/ч
• Вентилятор ВДН-9-1500 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-25 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
