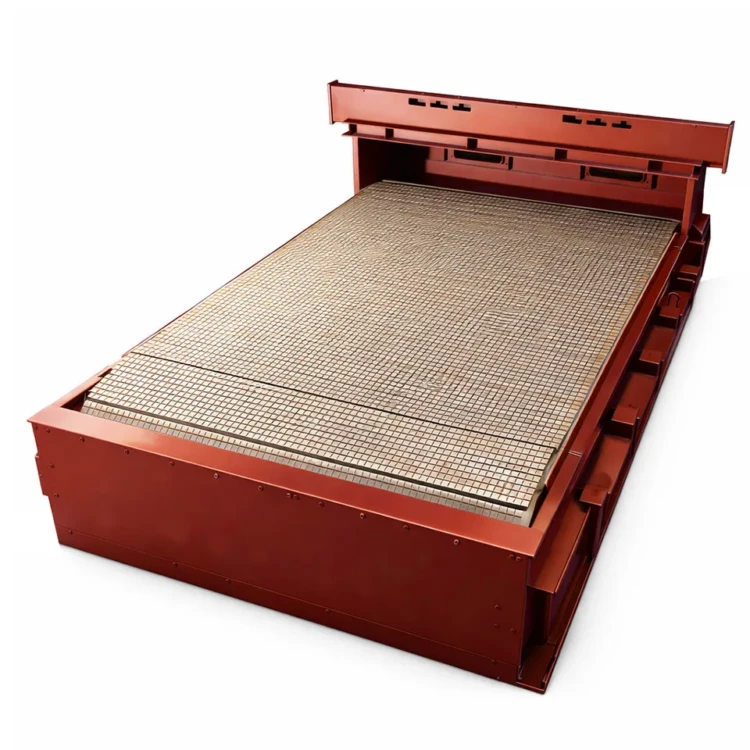

Топка ТЧЗМ-2-2,7-5,6
| Технические характеристики | |
|---|---|
| Тип топки | механическая чешуйчатая цепная обратного хода с пневмомеханическими забрасывателями |
| Тепловая мощность типоразмера, МВт | 17,4 |
| Эквивалентная паропроизводительность, т/ч | 20–25 |
| Активная площадь решётки, м² | 13,4 |
| Размер колосниковой решётки, мм | 2700×5600 |
| Привод полотна | ПТБ-1200, 2,2 кВт, частотный преобразователь |
| Топливо | грохоченые и рядовые каменные и бурые угли |
| Забрасыватели | ЗП-600М2 (ПТЛ-600) — 2 шт., 5,2 т/ч каждый |
| Применяемые котлы | КЕ-25-14С(ТЧЗМ), КВ-ТС-23,2 |
| Габариты (Д×Ш×В), мм | 7190×3160×3875 |
| Масса, кг | 17780 |
Описание
Топка ТЧЗМ-2-2,7-5,6 — крупное механическое топочное устройство с чешуйчатой колосниковой решёткой обратного хода и двумя пневмомеханическими забрасывателями ЗП-600М2 для слоевого сжигания каменных и бурых углей под паровым котлом КЕ-25-14С(ТЧЗМ) паропроизводительностью 25 т/ч либо водогрейным котлом КВ-ТС-23,2 тепловой мощностью 17,4 МВт.
Топка ТЧЗМ-2-2,7-5,6: назначение и область применения
Топка ТЧЗМ-2-2,7-5,6 рассчитана на крупные муниципальные ТЭЦ и промышленные котельные с потребностью в паре до 25 т/ч или тепловой нагрузкой 17,4 МВт — котельные ЦТП крупных микрорайонов, муниципальные ТЭЦ, картонно-бумажные комбинаты, целлюлозно-бумажные производства, цементные заводы. Топка устанавливается под паровой котёл КЕ-25-14С(ТЧЗМ) или водогрейный котёл КВ-ТС-23,2 (КВ-Р) и обеспечивает полностью механизированный процесс горения с непрерывным шлакоудалением через чешуйчатое полотно.
В обозначении ТЧЗМ-2 указан тип топочного устройства: топка с чешуйчатым полотном и забрасывателем механическая (ТЧЗМ); цифра 2 — количество забрасывателей; 2,7 — ширина колосникового полотна в метрах; 5,6 — длина колосникового полотна в метрах. По сравнению с ТЧЗМ-2-2,7-4,0 длина решётки увеличена с 4,0 до 5,6 м, что повышает тепловую мощность с 11,6 до 17,4 МВт.
Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.
Топка ТЧЗМ-2-2,7-5,6: устройство и принцип работы

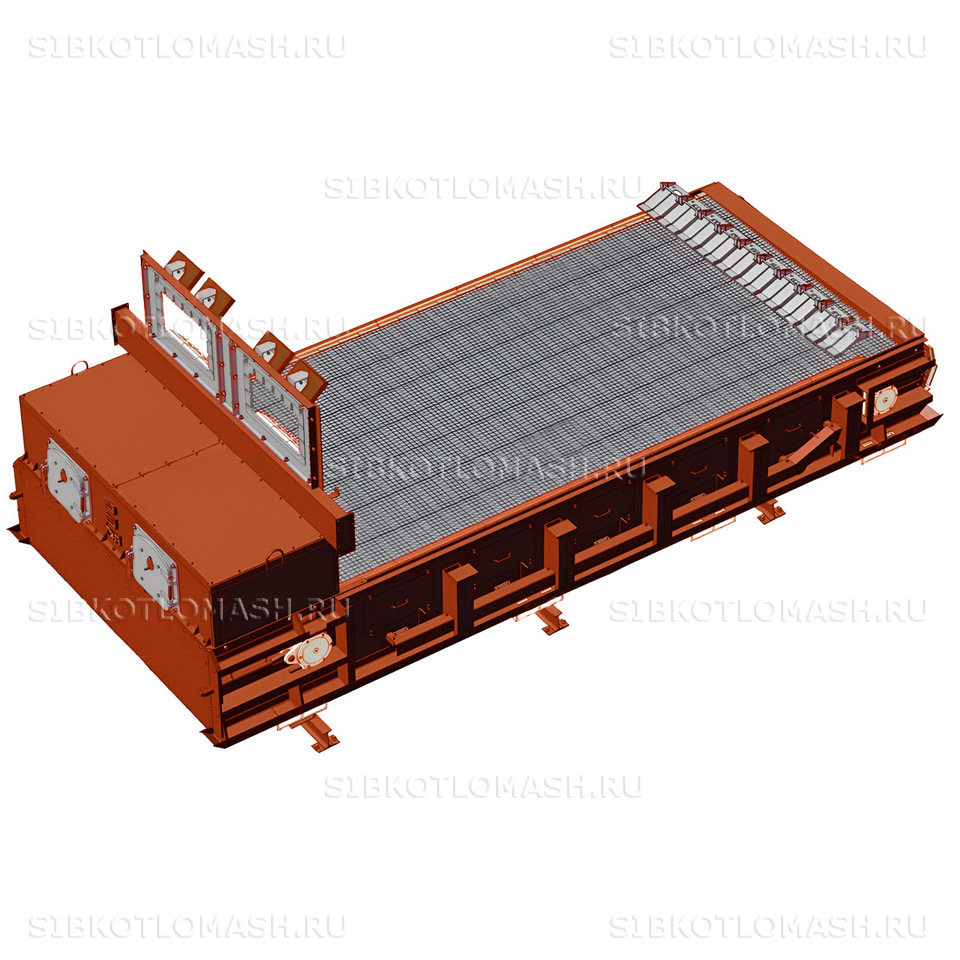

Топка ТЧЗМ-2-2,7-5,6 имеет конструкцию из колосникового полотна чешуйчатого типа размером 2700 × 5600 мм и двух пневмомеханических забрасывателей ЗП-600М2 (ПТЛ-600). Полотно состоит из стальных ведущих цепей, в которых закреплены держатели колосников; колосники вставляются в держатели таким образом, что при движении полотна вокруг ведущей звёздочки они поворачиваются — это обеспечивает непрерывную самоочистку полотна от шлака. Активная площадь решётки — 13,4 м².
Полотно перемещается приводом-редуктором ПТБ-1200 с электродвигателем 2,2 кВт, 1500 об/мин через частотный преобразователь. Обратный ход (от задней стенки топочной камеры к передней) обеспечивает интенсивное нижнее зажигание свежего топлива и устойчивую работу даже на бурых углях с повышенной влажностью и трудновоспламеняющихся фракциях.
Подача угля выполняется двумя пневмомеханическими забрасывателями ЗП-600М2 с электродвигателем 1,1 кВт, 1000 об/мин. Каждый забрасыватель состоит из пластинчатого питателя, ротационного метательного механизма и каскадно-лоткового угольного ящика; производительность одного ЗП-600 — до 5,2 т/ч по углю. Крупные фракции угля разбрасываются по всей площади 2700 × 5600 мм чешуйчатого полотна, а мелкие отсеиваются и сгорают во взвешенном состоянии в надслоевом пространстве топочного объёма. Толщина слоя топлива на полотне устанавливается в зависимости от типа угля и режима горения; интенсивная продувка тонкого слоя воздухом предотвращает спекание угля и шлакование.
По условиям надёжности элементов чешуйчатой решётки температура подогрева горячего воздуха ограничена 250 °С. Диапазон рабочих нагрузок — 25–100 % от номинала; потери от химического недожога — не более 0,5 %, от механического — не более 7 % за счёт более тонкого слоя и интенсивного дутья. Габариты топки в полной комплектации — 7190 × 3160 × 3875 мм, расчётная масса — 17 780 кг.
Топка ТЧЗМ-2-2,7-5,6: преимущества
- Развитая активная площадь 13,4 м² при размере 2700 × 5600 мм — обеспечивает паропроизводительность 20–25 т/ч и тепловую мощность 17,4 МВт.
- Чешуйчатая колосниковая решётка с самоочисткой колосников при повороте вокруг ведущей звёздочки — снижает простои на чистку полотна от шлака.
- Низкие потери от недожога — химического не более 0,5 %, механического не более 7 % за счёт тонкого слоя и интенсивного дутья.
- Два забрасывателя ЗП-600М2 совокупной подачей до 10,4 т/ч — соответствует частичной нагрузке 25 т/ч котла; для полной подачи в комплектации могут увеличиваться обороты ротора.
- Регулирование скорости полотна частотным преобразователем привода ПТБ-1200 — точная настройка под нагрузку и зольность топлива.
- Сжигание грохоченых и рядовых каменных и бурых углей с мелочью 0–6 мм до 60 %, фракцией до 40 мм.
- Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.
Топка ТЧЗМ-2-2,7-5,6: применение в составе котельной
В составе котельной с Топка ТЧЗМ-2-2,7-5,6 применяется следующее оборудование:
- Паровой котел КЕ-25-14С(ТЧЗМ) — двухбарабанный паровой котёл 25 т/ч под чешуйчатую топку
- Дымосос ДН-15Х-1500 — отвод дымовых газов из конвективной части котла 25 т/ч
- Вентилятор ВДН-15Х-1500 — подача дутьевого воздуха под полотно решётки
- Циклон батарейный ЦБ-42 — золоулавливание перед дымовой трубой
Состав и стоимость уточняйте при оформлении заказа.
| Полные технические характеристики | |
|---|---|
| Типоразмер | ТЧЗМ-2-2,7/5,6 |
| Тип топочного устройства | механическая чешуйчатая цепная обратного хода с пневмомеханическими забрасывателями |
| Тепловая мощность типоразмера | 17,4 МВт |
| Эквивалентная паропроизводительность | 20–25 т/ч |
| Активная площадь колосникового полотна | 13,4 м² |
| Размер колосниковой решётки | 2700 × 5600 мм |
| Тип колосникового полотна | чешуйчатое цепное обратного хода с самоочисткой |
| Привод полотна | ПТБ-1200, электродвигатель 2,2 кВт, 1500 об/мин с частотным преобразователем |
| Тип забрасывателей | ЗП-600М2 (ПТЛ-600), 2 шт. |
| Производительность одного забрасывателя ЗП-600 | до 5,2 т/ч по углю |
| Электродвигатель забрасывателя | 1,1 кВт, 1000 об/мин |
| Топливо | грохоченые и рядовые каменные и бурые угли |
| Максимальный размер кусков угля | 40 мм |
| Содержание мелочи 0–6 мм в угле | не более 60 % |
| Допустимая температура подогрева дутьевого воздуха | не более 250 °С |
| Диапазон рабочих нагрузок | 25–100 % от номинала |
| Потери от химического недожога | не более 0,5 % |
| Потери от механического недожога | не более 7 % |
| Применяемый паровой котёл | КЕ-25-14С(ТЧЗМ), Е-25-14Р |
| Альтернативный водогрейный котёл | КВ-ТС-23,2 (КВ-Р) |
| Габариты (Д×Ш×В), мм | 7190 × 3160 × 3875 |
| Масса, кг | 17 780 |
