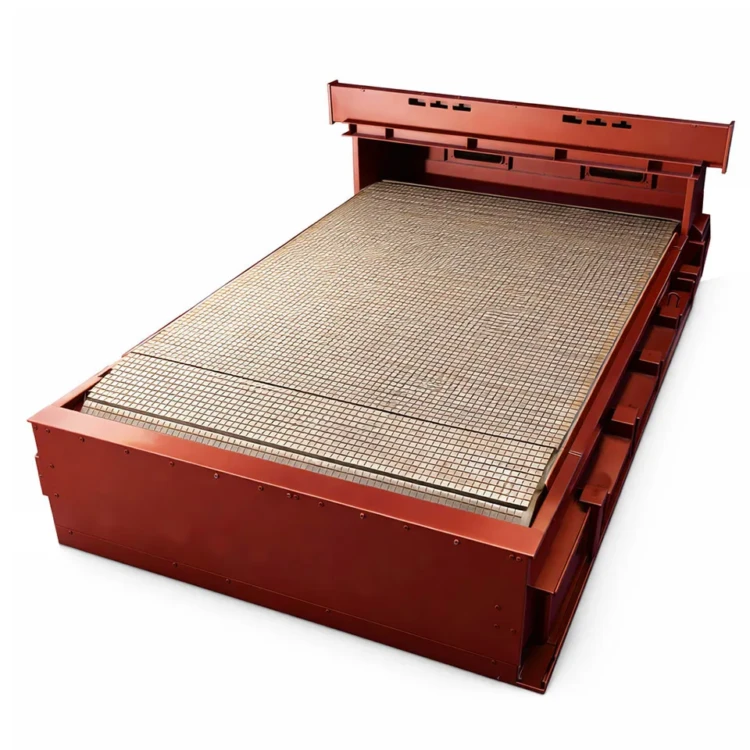

Топка ТЧЗМ-2-2,7-6,5

Топка ТЧЗМ-2-2,7-6,5 — крупное механическое топочное устройство с чешуйчатой колосниковой решёткой обратного хода и двумя пневмомеханическими забрасывателями ЗП-600М2 для слоевого сжигания каменных и бурых углей под водогрейным котлом КВ-Р-23,26-150 (КВ-ТС-20-150) тепловой мощностью 23,26 МВт.

Топка ТЧЗМ-2-2,7-6,5: назначение и область применения

Топка ТЧЗМ-2-2,7-6,5 рассчитана на крупные муниципальные ТЭЦ и промышленные котельные с тепловой нагрузкой 23,26 МВт (около 20 Гкал/ч) — котельные ЦТП крупных городских кварталов, муниципальные ТЭЦ, целлюлозно-бумажные комбинаты, цементные заводы, пром-производства с собственным теплоснабжением. Топка устанавливается под водогрейный котёл КВ-Р-23,26-150 (бывший КВ-ТС-20-150) и обеспечивает полностью механизированный процесс горения с непрерывным шлакоудалением через чешуйчатое полотно.

В обозначении ТЧЗМ-2 указан тип топочного устройства: топка с чешуйчатым полотном и забрасывателем механическая (ТЧЗМ); цифра 2 — количество забрасывателей; 2,7 — ширина колосникового полотна в метрах; 6,5 — длина колосникового полотна в метрах. По сравнению с ТЧЗМ-2-2,7-5,6 длина решётки увеличена с 5,6 до 6,5 м, что повышает тепловую мощность с 17,4 до 23,26 МВт.

Поставка топки осуществляется в соответствии с требованиями Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Изготовление выполняется по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск.

Топка ТЧЗМ-2-2,7-6,5: устройство и принцип работы

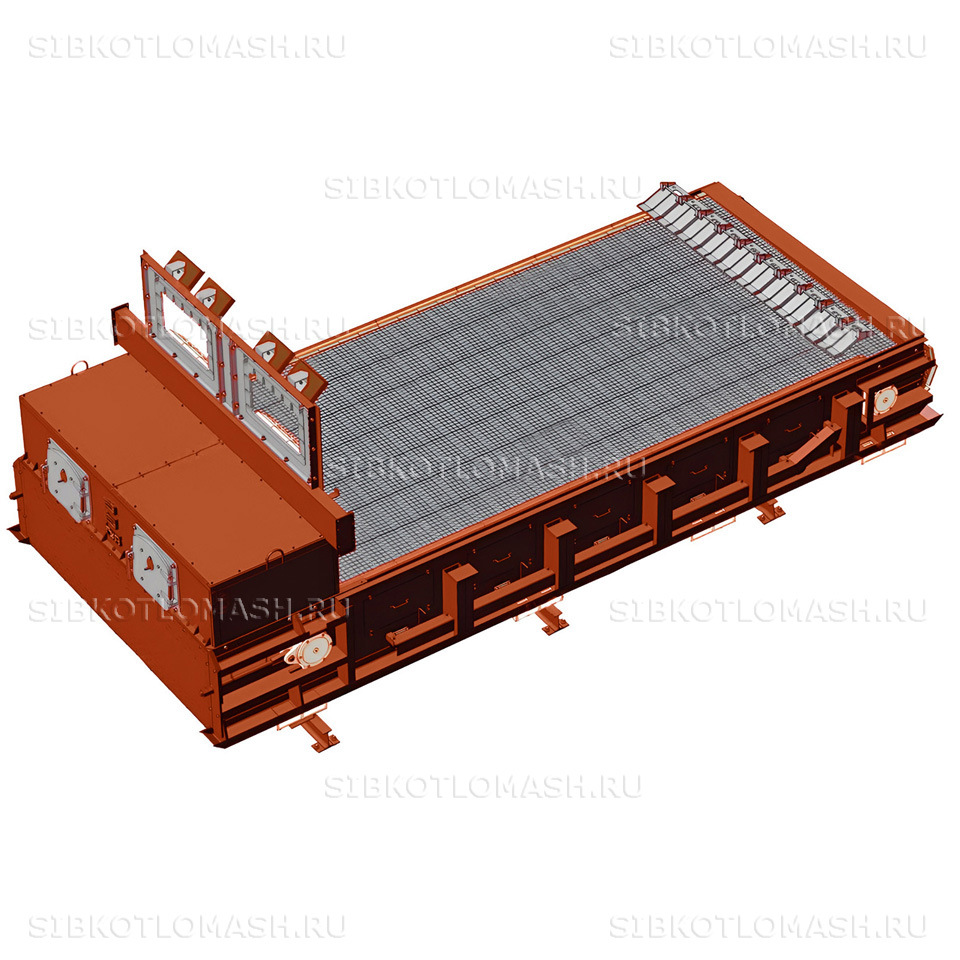

Топка ТЧЗМ-2-2,7-6,5 имеет конструкцию из рамы, колосникового полотна чешуйчатого типа размером 2700 × 6500 мм, переднего и заднего валов, привода полотна, предтопка и двух пневмомеханических забрасывателей-питателей ЗП-600М2 (ПТЛ-600). Полотно состоит из стальных ведущих цепей, в которых закреплены держатели колосников; колосники поворачиваются вокруг ведущей звёздочки и самоочищаются от шлака — это особенно ценно при работе на бурых углях с повышенной зольностью.

Активная площадь колосникового полотна — 15,2 м². Полотно перемещается приводом-редуктором ПТБ-1200 с электродвигателем 2,2 кВт через частотный преобразователь — обратный ход (от задней стенки топочной камеры к передней) обеспечивает интенсивное нижнее зажигание свежего топлива от излучения горящего слоя.

Подача угля выполняется двумя пневмомеханическими забрасывателями ЗП-600М2 с электродвигателем 1,1 кВт. Каждый забрасыватель состоит из пластинчатого питателя, ротационного метательного механизма и каскадно-лоткового угольного ящика; производительность одного ЗП-600 — до 5,2 т/ч по углю. Крупные фракции разбрасываются по всей площади 2700 × 6500 мм чешуйчатого полотна, а мелкие отсеиваются и сгорают во взвешенном состоянии в надслоевом пространстве. Толщина слоя топлива на полотне устанавливается в зависимости от калорийности угля и режима горения.

По условиям надёжности элементов чешуйчатой решётки температура подогрева горячего воздуха ограничена 250 °С. Диапазон рабочих нагрузок — 25–100 % от номинала; масса топки в полной комплектации — 25,0–25,6 т. Габариты — 8120 × 3160 × 3925 мм. Удлинённая до 6,5 м длина решётки даёт большее время пребывания топлива в зоне горения, что снижает потери от механического недожога и позволяет работать на бурых углях со средней калорийностью без ограничения нагрузки котла.

Топка ТЧЗМ-2-2,7-6,5: преимущества

• Большая активная площадь 15,2 м² при размере 2700 × 6500 мм — обеспечивает тепловую мощность 23,26 МВт под крупный водогрейный котёл КВ-Р-23,26-150.
• Чешуйчатая колосниковая решётка с самоочисткой колосников при повороте вокруг ведущей звёздочки — повышает надёжность при работе на углях повышенной зольности.
• Удлинённая длина решётки 6500 мм — большее время пребывания топлива и снижение потерь от механического недожога.
• Регулирование скорости полотна частотным преобразователем привода ПТБ-1200 — точная настройка под нагрузку и калорийность угля.
• Два пневмомеханических забрасывателя ЗП-600М2 — устойчивая подача топлива с возможностью раздельного регулирования по половинам решётки.
• Сжигание грохоченых и рядовых каменных и бурых углей с мелочью 0–6 мм до 60 %, фракцией до 40 мм.
• Изготовление по утверждённой заводской КД КЗ «Сибкотломаш» г. Бийск, отгрузка по РФ и странам ЕАЭС.

Топка ТЧЗМ-2-2,7-6,5: применение в составе котельной

В составе котельной с Топка ТЧЗМ-2-2,7-6,5 применяется следующее оборудование:

• Паровой котел КЕ-25-14С(ТЧЗМ) — двухбарабанный паровой котёл серии КЕ под чешуйчатую топку
• Дымосос ДН-15Х-1500 — отвод дымовых газов из конвективной части котла
• Вентилятор ВДН-15Х-1500 — подача дутьевого воздуха под полотно решётки
• Циклон батарейный ЦБ-42 — золоулавливание перед дымовой трубой

Состав и стоимость уточняйте при оформлении заказа.
