Вал задний ТЛЗМ-1,87. Т329.01.03.00.000СБ

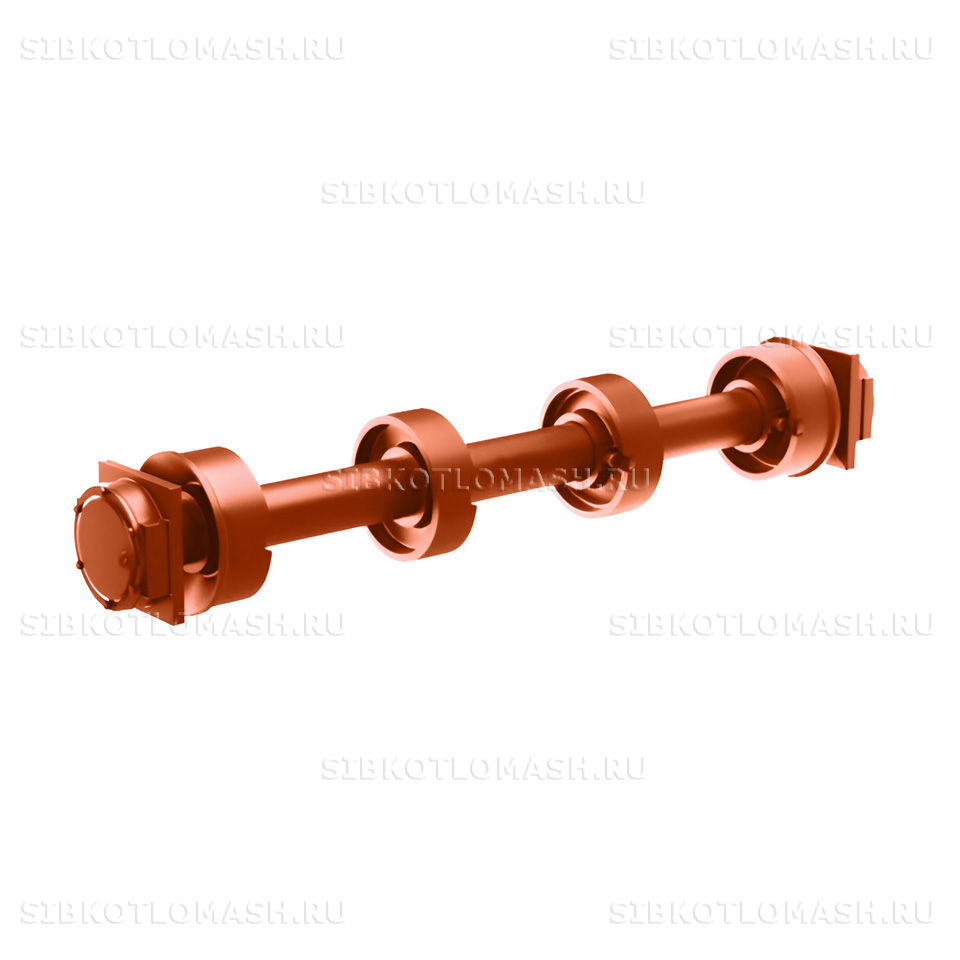

Вал задний топки ТЛЗМ-1,87 Т329.01.03.00.000СБ — сборочный узел натяжной части цепной решётки топок с лентой-забрасывателем серии ТЛЗМ-2-1,87 производства КЗ «Сибкотломаш» г. Бийск. Вал задний топки ТЛЗМ-1,87 объединяет стальной вал, натяжные шкивы и крепёж в единый сборочный узел, обеспечивающий движение и натяжение колосникового полотна.

Вал задний топки ТЛЗМ-1,87: назначение и применяемость

Вал задний топки ТЛЗМ-1,87 Т329.01.03.00.000СБ применяется в составе механических топок ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-1,87/3,5 и ТЛЗМ-2-1,87/4,0. Это узел натяжной части цепной решётки: на задний вал устанавливаются натяжные шкивы, поддерживающие колосниковое полотно после выгрузки шлака и возвращающие его на приводной передний вал. Вал имеет специальную геометрию посадочных поверхностей для шкивов и торцевых уплотнений в зоне выхода из подшипниковых опор.

Вал задний топки ТЛЗМ-1,87 работает в условиях постоянных циклических нагрузок от веса полотна с топливом, повышенных температур в зоне выгрузки шлака и абразивного воздействия золовой пыли. Конструктивно вал выполнен сплошным цилиндрическим прокатом с механической обработкой посадочных поясков под шкивы, что обеспечивает высокую жёсткость на изгиб и сопротивление крутящему моменту. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при капитальных ремонтах паровых котлов КЕ-4-14С и КЕ-6,5-14С с топкой ТЛЗМ-1,87, а также при модернизации тепловых котельных, эксплуатирующих топочные устройства этой серии. Замена вала проводится при выявлении изгиба, выработки посадочных поверхностей или износа шеек под подшипники свыше допустимых значений.

Вал задний топки ТЛЗМ-1,87: материалы и изготовление

Вал задний топки ТЛЗМ-1,87 Т329.01.03.00.000СБ изготавливается из стали 40Х по ГОСТ 4543-71. Сталь 40Х — конструкционная легированная хромом сталь с повышенной прочностью на изгиб и кручение, что соответствует условиям работы вала под значительными циклическими нагрузками от полотна цепной решётки топки. Хромирование повышает прокаливаемость и сопротивление поверхностной выкрашиваемости в зоне посадки шкивов.

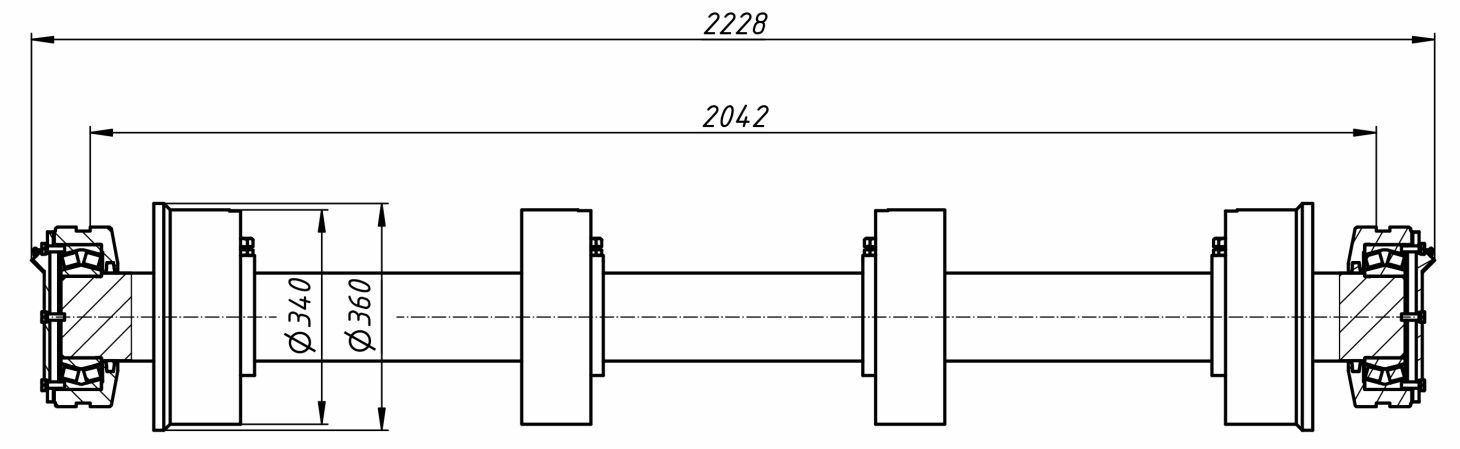

Общая масса собранного узла составляет 496 килограммов и включает собственно стальной вал, четыре натяжных шкива по чертежу Т91.04.002 (по 38,3 кг каждый), две звёздочки или направляющие диски, крепёж и торцевые уплотнения. Длина вала по габаритным размерам соответствует ширине полотна колосникового топок ТЛЗМ-1,87 — около 2300 миллиметров с учётом подшипниковых опор. Диаметр шеек и посадочных поясков выполняется по чертежу Т329.01.03.00.000 утверждённой конструкторской документации.

Технологический процесс изготовления включает поковку или прокат заготовки из стали 40Х, термическую обработку для нормализации структуры и получения требуемой твёрдости, последующую механическую обработку посадочных поверхностей под шкивы и шейки под подшипники. Каждый вал проходит размерный контроль по чертежу и проверку биения шеек на токарном станке для соответствия требованиям сборочной точности.

Расчётный срок службы вала при штатном режиме эксплуатации составляет не менее 50 000 моточасов работы топки. При сжигании высокозольных бурых углей и при попадании металлических включений в зону приводных шкивов фактический ресурс снижается, поэтому при капитальном ремонте топки рекомендуется одновременная замена вала и всех установленных на нём шкивов и звёздочек.

Вал задний топки ТЛЗМ-1,87: совместимое оборудование

Вал задний топки ТЛЗМ-1,87 Т329.01.03.00.000СБ устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — основная применяемость по серии
• Топка ТЛЗМ-2-1,87-2,4 — применяемость с укороченным полотном
• Топка ТЛЗМ-2-1,87-3,5 — применяемость с удлинённым полотном
• Топка ТЛЗМ-2-1,87-4,0 — применяемость с максимально удлинённым полотном
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-4-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/2,4

Вал задний полностью взаимозаменяем с оригинальными узлами по чертежу Т329.01.03.00.000СБ при соблюдении посадочных размеров под шкивы и шейки под подшипники. При оформлении заказа укажите типоразмер топки и комплектность поставки — отдельно вал без шкивов либо узел в полной сборке СБ.

Вал задний топки ТЛЗМ-1,87: заказ и доставка

Вал задний топки ТЛЗМ-1,87 Т329.01.03.00.000СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 20 до 30 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия — поштучная отгрузка с возможностью комплектации всеми необходимыми крепёжными элементами.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянная обрешётка или транспортная рама с фиксацией шеек вала под подшипники для предотвращения деформации и повреждения посадочных поверхностей. Учитывая массу около 500 кг, отгрузка возможна фурой грузоподъёмностью от 5 тонн или железнодорожным контейнером.

При оформлении заказа укажите номер чертежа Т329.01.03.00.000СБ, типоразмер топки и комплектность поставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества, сертификатом соответствия и протоколом размерного контроля.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
