Уплотнение. Т24.01.121; 00.1603.061

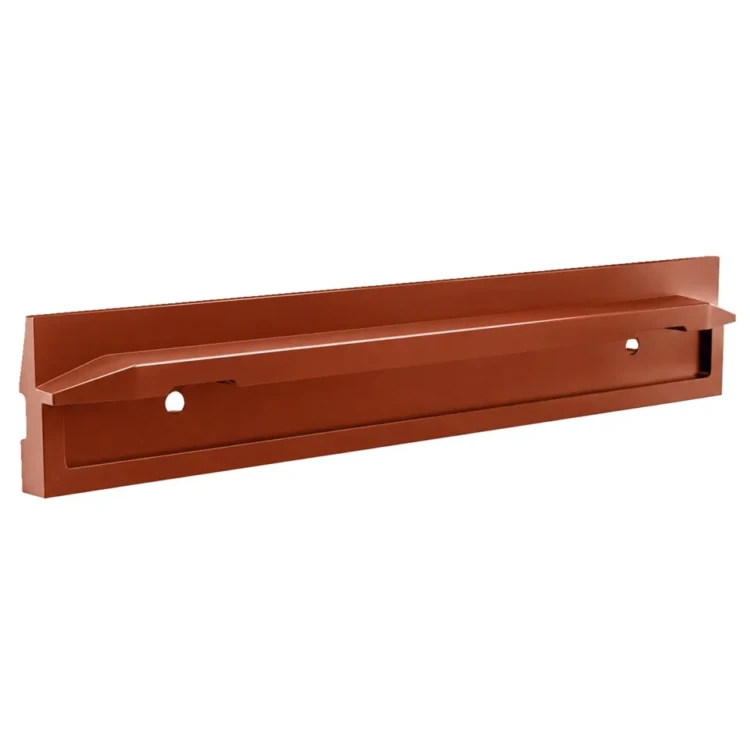

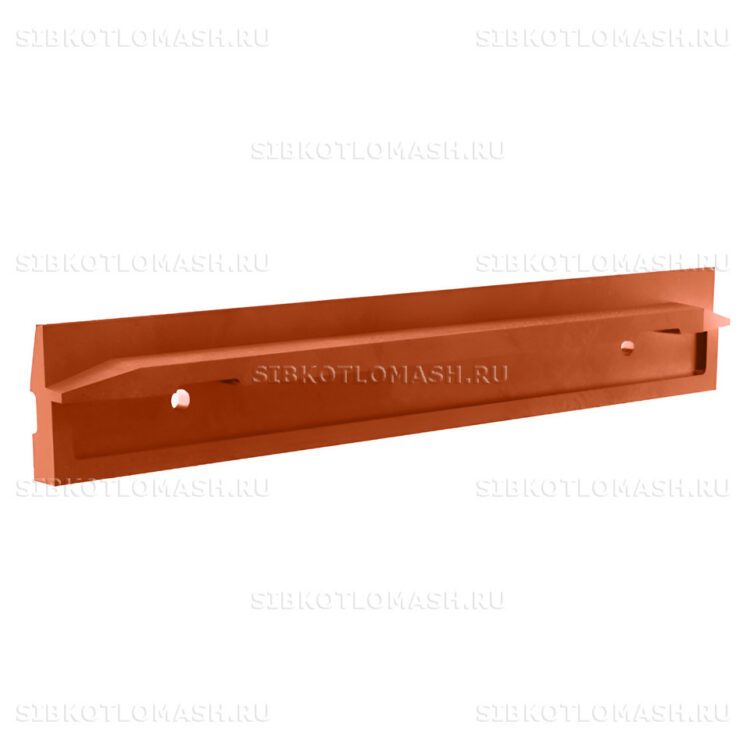

Уплотнение топки ТЛЗМ Т24.01.121 — литая чугунная деталь стандартного уплотнения боковой обмуровки топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Уплотнение топки ТЛЗМ устанавливается на участках боковой обмуровки и герметизирует зазор между корпусом топки и движущимся колосниковым полотном на всём протяжении зоны горения.

Уплотнение топки ТЛЗМ: назначение и применяемость

Уплотнение топки ТЛЗМ Т24.01.121 (по альтернативной заводской нумерации 00.1603.061) применяется в составе механических топок серии ТЛЗМ всех типоразмеров — ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0. Деталь представляет собой стандартное массивное уплотнение увеличенной длины, устанавливаемое на основных участках боковой обмуровки и формирующее непрерывный герметичный контур по периметру движущегося полотна.

Уплотнение работает в условиях постоянных температурных нагрузок, прямого воздействия пламени и шлакообразующих продуктов сгорания. Увеличенная масса 5,2 килограмма относительно других уплотнений серии Т24 объясняется большей длиной и развитой уплотнительной поверхностью, рассчитанной на длительный ресурс в основной зоне рабочего контакта. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при плановых ремонтах паровых котлов КЕ-4-14С, КЕ-6,5-14С и КЕ-10-14С с топкой ТЛЗМ, а также при модернизации тепловых котельных. Замена уплотнения проводится при выявлении прогара, выкрашивания или потери герметичности стыковых поверхностей с соседними элементами обмуровки.

Уплотнение топки ТЛЗМ: материалы и изготовление

Уплотнение топки ТЛЗМ Т24.01.121 изготавливается из серого чугуна марки СЧ-15 по ГОСТ 1412-85. Серый чугун обеспечивает достаточную прочность и стойкость к окислению при высоких рабочих температурах зоны горения, хорошие литейные свойства для воспроизведения геометрии уплотнительных кромок и удовлетворительную стойкость к ударным нагрузкам при возможном попадании кусков шлака.

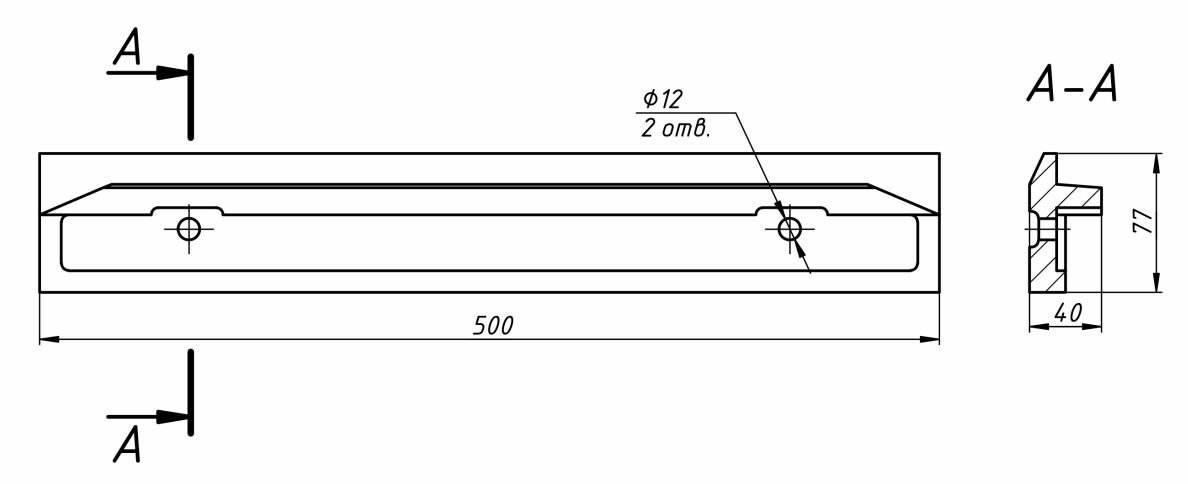

Общая масса детали составляет 5,2 килограмма — заметно больше средних и передних уплотнений серии Т24 за счёт увеличенной длины и развитой уплотнительной поверхности. Прямоугольная конфигурация с уплотнительными кромками и стыковыми поверхностями выполняется по чертежу Т24.01.121 утверждённой конструкторской документации.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с модельной оснасткой, обеспечивающей точное воспроизведение геометрии уплотнительных кромок. После литья проводится механическая обработка крепёжных отверстий и шлифовка контактных плоскостей уплотнения для обеспечения герметичности стыков с соседними элементами обмуровки. Каждая партия проходит визуальный и размерный контроль по чертежу.

Расчётный срок службы уплотнения составляет не менее 25 000 моточасов работы топки. При сжигании высокозольных бурых углей и шлакообразующих топлив фактический ресурс снижается, поэтому при капитальном ремонте топки рекомендуется одновременная замена линейки стандартных уплотнений совместно со средними Т24.01.125 и передними Т24.01.129/Т24.01.205 для сохранения единого износа обмуровки.

Уплотнение топки ТЛЗМ: совместимое оборудование

Уплотнение топки ТЛЗМ Т24.01.121 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — около 10 уплотнений на топку
• Топка ТЛЗМ-2-1,87-2,4 — около 8 уплотнений
• Топка ТЛЗМ-2-2,7-3,0 — около 14 уплотнений
• Топка ТЛЗМ-2-2,7-4,0 — около 18 уплотнений
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0

Уплотнение полностью взаимозаменяемо с аналогом по чертежу 00.1603.061 при соблюдении геометрии уплотнительных кромок и стыковых поверхностей. При оформлении заказа укажите типоразмер топки и количество штук — менеджеры подберут полный комплект уплотнений с учётом передних, средних и стандартных элементов боковой обмуровки.

Уплотнение топки ТЛЗМ: заказ и доставка

Уплотнение топки ТЛЗМ Т24.01.121 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для замены отдельной детали и комплектами при капитальном ремонте боковой обмуровки топки.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка по 5-10 штук с обвязкой стальной лентой, что предотвращает повреждение литой уплотнительной кромки и стыковых поверхностей при многоступенчатой перевалке. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с другими элементами обмуровки.

При оформлении заказа укажите номер чертежа Т24.01.121 (либо альтернативный 00.1603.061), типоразмер топки и количество штук. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
