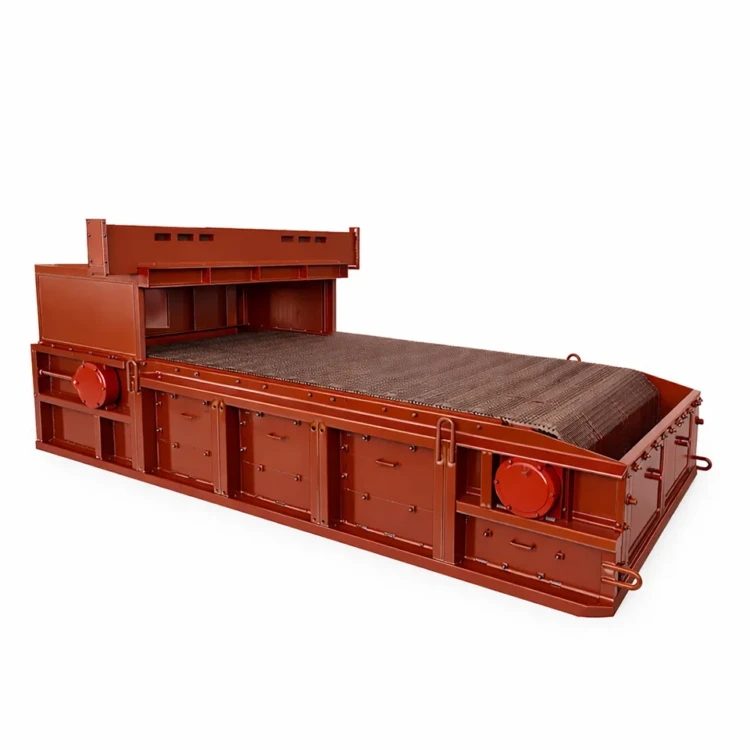

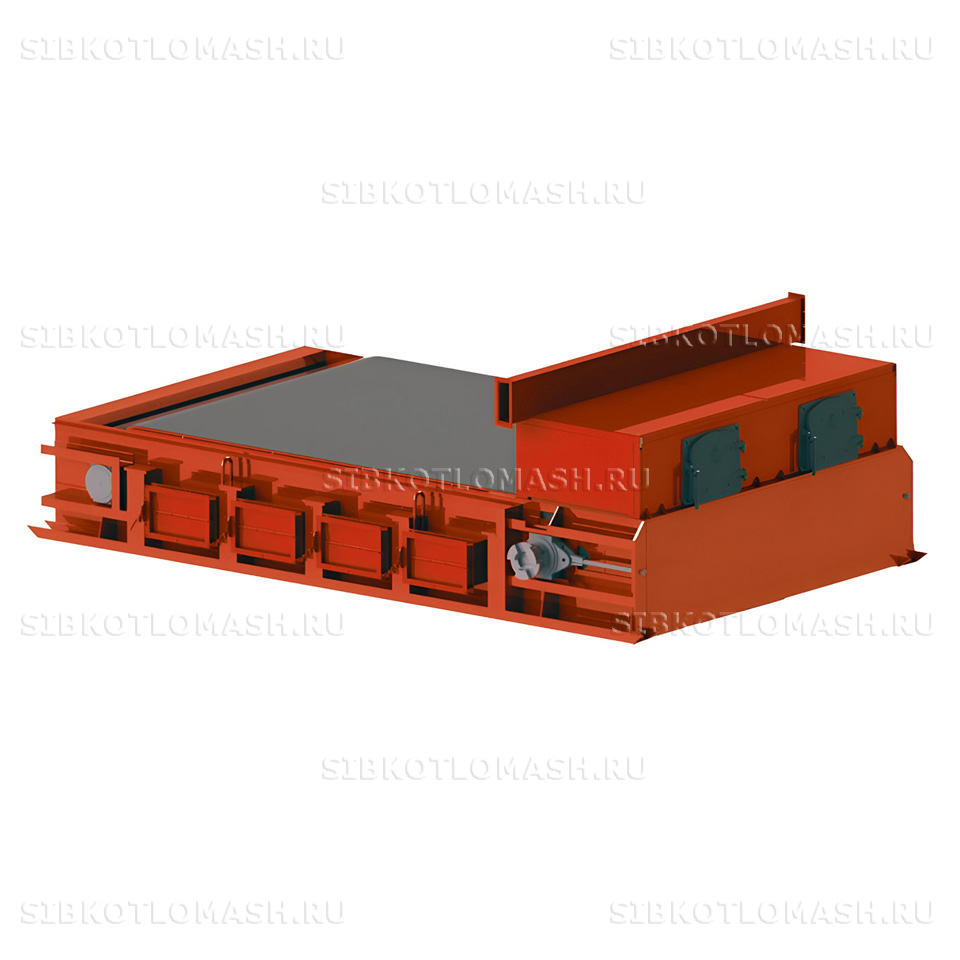

Топка ТЛЗМ-2-1,87-2,4

Топка ТЛЗМ-2-1,87-2,4 — лентопрокатная механическая топка с пневмомеханическими забрасывателями и цепной решёткой обратного хода шириной 1870 мм и расстоянием между валами 2400 мм, тепловой мощностью 3,3 МВт. Обозначение ТЛЗМ расшифровывается как: топка лентопрокатная с забрасывателями механическая. Агрегат предназначен для сжигания каменного и бурого угля в паровых котлах КЕ-2,5-14С и КЕ-4-14С, а также в водогрейных котлах тепловой мощностью до 6 МВт.

Активная площадь зеркала горения топки ТЛЗМ-2-1,87-2,4 составляет 3,3 м². Диапазон регулирования нагрузки — 25–100% от номинала. Скорость движения цепного полотна регулируется в диапазоне 0,36–18,4 м/ч. Максимальная влажность топлива — 40%, зольность — до 35%, максимальный размер куска — 40 мм, содержание мелочи фракции 0–6 мм — до 60%. Потери с химическим недожогом не превышают 0,75%, с механическим — 10%.

Технические характеристики топки ТЛЗМ-2-1,87-2,4

Топка ТЛЗМ-2-1,87-2,4 относится к классу механических цепных топок с принудительной подачей топлива на решётку забрасывателями. Ключевые параметры: площадь решётки 3,3 м², ширина решётки 1870 мм, расстояние между валами 2400 мм, мощность 3,3 МВт. Агрегат оснащён двумя пневмомеханическими забрасывателями ЗП-400 и приводом цепи ПТБ-1200 или РГП-1. Для смежных объектов и более длинных решёток рекомендуется рассмотреть топку ТЛЗМ-2-1,87-3,0 с решёткой на 3,0 м.

Расчётное топливо — каменный уголь и бурый уголь без предварительного грохочения. Массовая доля мелочи фракции 0–6 мм может достигать 60%, что делает топку совместимой с рядовым углём непосредственно из шахты. Топочное устройство применяется в котельных промышленных предприятий, коммунальных теплоснабжающих организаций и сельскохозяйственных объектов. Масса агрегата — около 10 100 кг, габариты в монтажном положении — 2400×1785 мм (ширина×длина).

Конструкция и принцип работы

Конструктивно топка ТЛЗМ-2-1,87-2,4 состоит из несущей рамы с цепным полотном, ведущего и ведомого валов, двух пневмомеханических забрасывателей ЗП-400, привода цепи, системы воздухоподачи под решётку и зольного бункера. Цепное полотно собрано из пяти типов звеньев решётки, соединённых поперечными осями. Живое сечение полотна — 3–5%, что обеспечивает равномерный подвод первичного воздуха по всей площади горения.

Топливо подаётся на решётку пневмомеханическими забрасывателями ЗП-400, которые обеспечивают равномерное распределение угля по всей ширине 1870 мм. Забрасыватели работают в двух режимах: механическом — для крупного угля, пневматическом — для мелкой фракции с воздушным потоком. Цепное полотно движется в направлении «обратного хода» — от фронта котла к задней стенке, что обеспечивает перемещение золы к заднему шлаковому бункеру против направления движения несгоревших частиц топлива. Это принципиально отличает ТЛЗМ от топок прямого хода и повышает полноту сгорания мелкой фракции.

Топливо и режим сжигания

Механизм работы топки ТЛЗМ-2-1,87-2,4 построен на послойном сжигании топлива на движущейся цепной решётке. Уголь, заброшенный на решётку, постепенно разгорается по мере продвижения к заднему валу: сначала происходят сушка и выход летучих веществ, затем — горение основного углеродного слоя, наконец — догорание коксового остатка перед сбросом в зольник. Такой зональный принцип горения позволяет поддерживать высокую полноту сгорания при переменной нагрузке.

Регулирование тепловой нагрузки осуществляется изменением скорости цепи (через привод ПТБ-1200 или РГП-1), интенсивности забрасывания топлива и подачи первичного воздуха под решётку. Широкий диапазон нагрузки 25–100% обеспечивает гибкую работу в котельных с суточным и сезонным графиком потребления тепла. Химический недожог не превышает 0,75%, что соответствует высокой эффективности сжигания. Конструкция агрегата соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ4.

Применение и совместимость с котлами

Топка ТЛЗМ-2-1,87-2,4 штатно устанавливается под паровые котлы серии КЕ-2,5-14С и КЕ-4-14С производительностью 2,5 и 4,0 т/ч пара. Кроме того, агрегат совместим с водогрейными котлами серий КВм-2,5, КВм-4,0 и аналогичными с тепловой мощностью до 6 МВт. При установке на другие типы котлов необходимо согласование с производителем по фронтовому проёму и воздухоподаче.

Топка применяется в котельных промышленных предприятий металлургической, химической и пищевой промышленности, в коммунальных и сельскохозяйственных котельных. Благодаря способности сжигать рядовой уголь с высоким содержанием мелочи (до 60%) топка ТЛЗМ идеально подходит для регионов с поставками необогащённого угля без грохочения и классификации.

Поставка и комплектация

Топка ТЛЗМ-2-1,87-2,4 поставляется в разобранном виде с последующей сборкой на объекте заказчика. Разборная конструкция позволяет транспортировать агрегат массой 10 100 кг стандартным железнодорожным или автомобильным транспортом без применения специальных разрешений на перевозку тяжеловесных грузов.

В комплект поставки входят: рама с цепным полотном, вальный узел, два пневмомеханических забрасывателя ЗП-400, привод ПТБ-1200 или РГП-1, воздухоподающие короба, зольный бункер, монтажная документация и комплект запасных частей (звенья решётки, оси, уплотнения). По заказу возможна поставка с системой автоматики регулирования тепловой нагрузки и частотным преобразователем для плавного регулирования скорости цепи.
