Плита. 00.1605.021

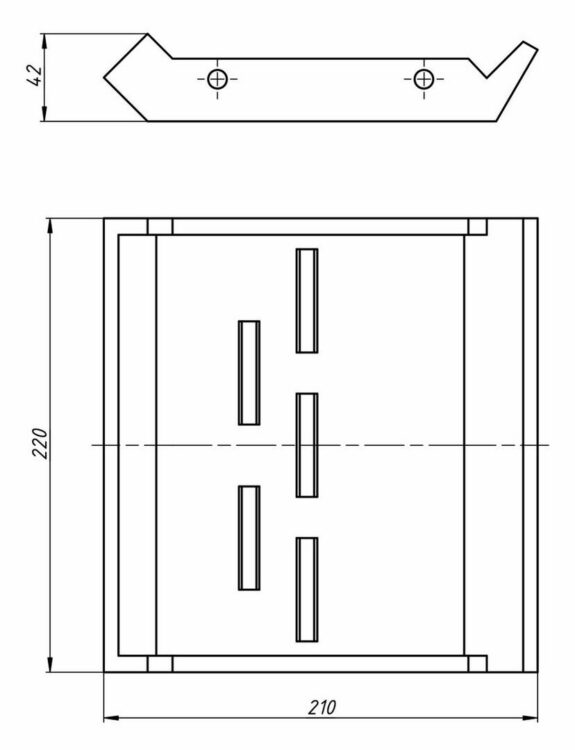

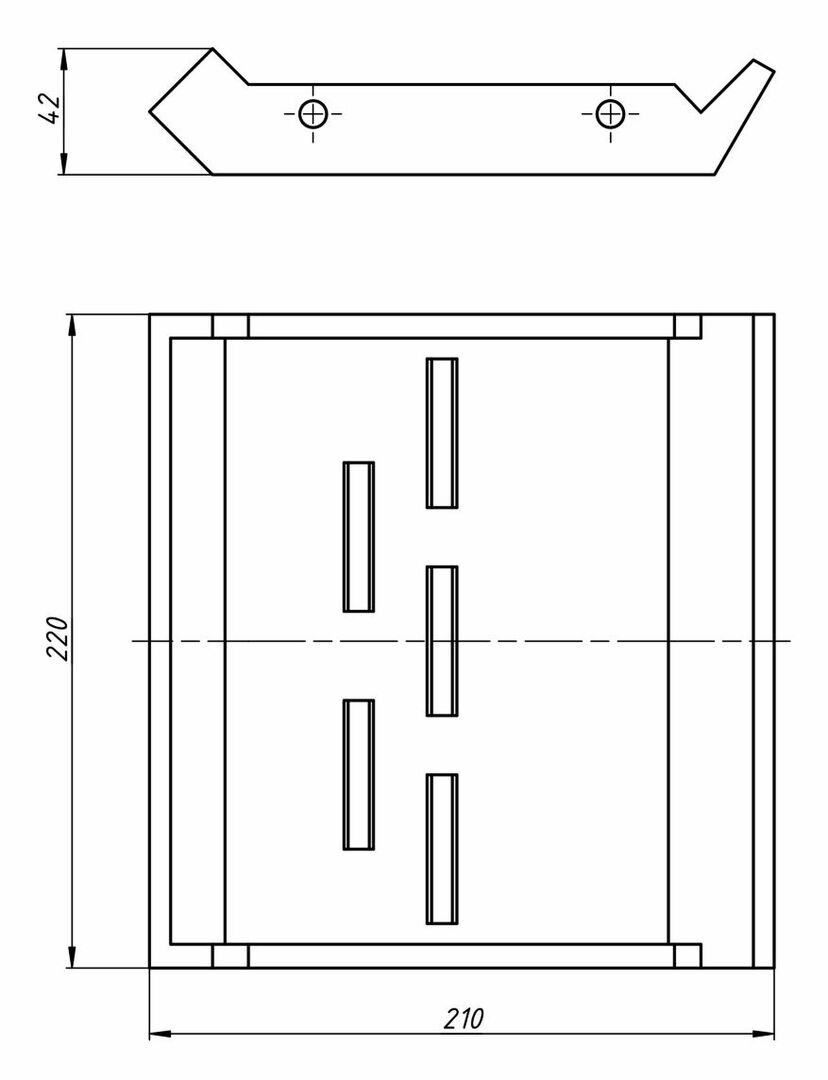

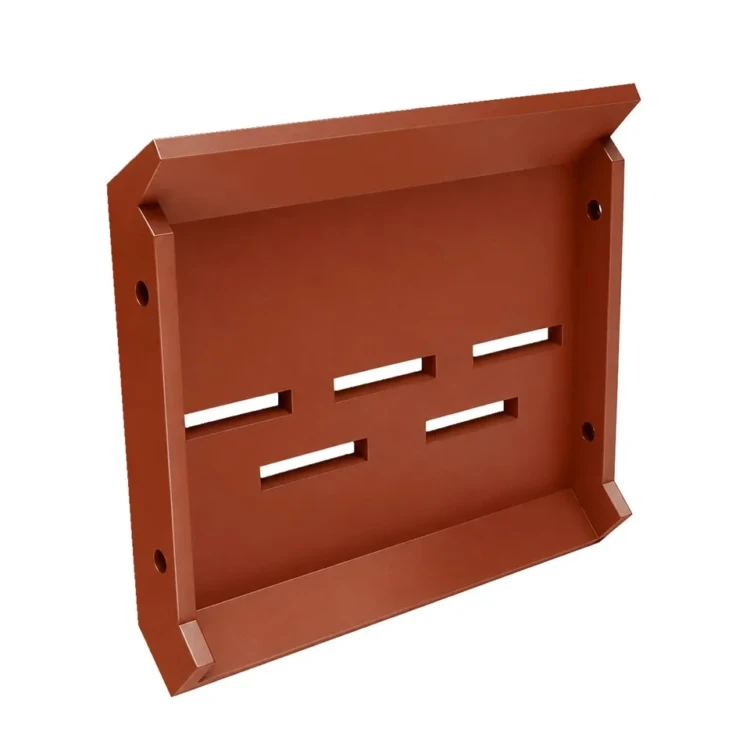

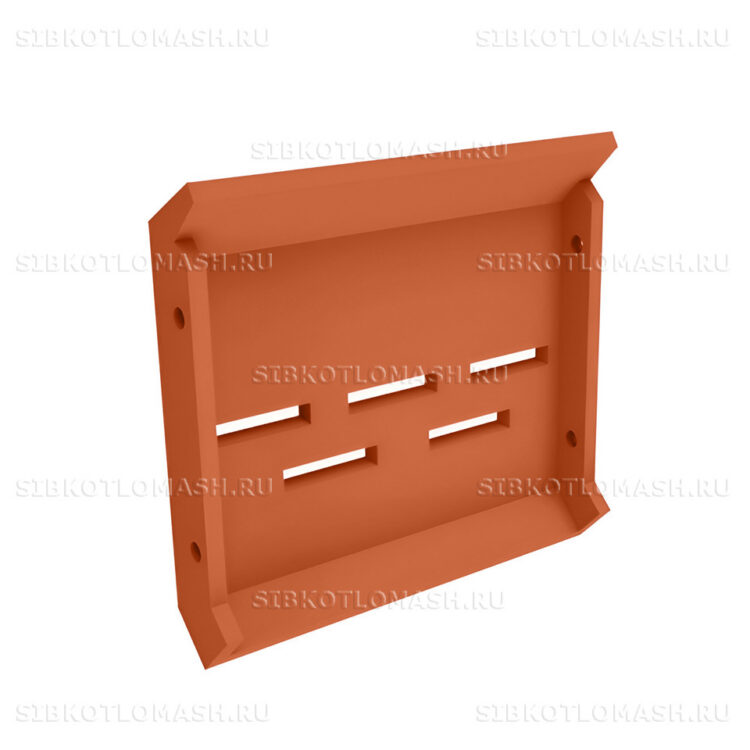

Плита боковая топки ТЛЗМ 00.1605.021 — литая чугунная деталь бокового обустройства топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Плита боковая топки ТЛЗМ устанавливается на боковых стенках топочной камеры и формирует герметичное сопряжение между обмуровкой и движущейся цепной решёткой полотна колосникового.

Плита боковая топки ТЛЗМ: назначение и применяемость

Плита боковая топки ТЛЗМ 00.1605.021 применяется в составе механических топок с лентой-забрасывателем серии ТЛЗМ всех типоразмеров. Боковая плита формирует огнестойкое сопряжение между подвижной кромкой колосникового полотна и неподвижной обмуровкой топки, что предотвращает локальные присосы холодного воздуха в зону горения и проскок продуктов сгорания за пределы топочной камеры.

Плита боковая топки ТЛЗМ работает в условиях постоянных температурных нагрузок до 700 градусов Цельсия, воздействия дымовых газов и абразивного износа от зольной пыли. Износостойкое чугунное литьё марки СЧ-20 обеспечивает требуемую долговечность детали при сохранении геометрии посадочных поверхностей. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при плановых ремонтах паровых котлов КЕ-4-14С, КЕ-6,5-14С и КЕ-10-14С с топкой ТЛЗМ, а также при модернизации тепловых котельных, эксплуатирующих топочные устройства этой серии. Замена боковых плит проводится при обнаружении трещин, локального прогара или потери уплотняющих свойств при ревизии топочной камеры.

Плита боковая топки ТЛЗМ: материалы и изготовление

Плита боковая топки ТЛЗМ 00.1605.021 изготавливается из серого чугуна марки СЧ-20 по ГОСТ 1412-85. Серый чугун СЧ-20 обеспечивает предел прочности на растяжение не менее 200 мегапаскалей, что существенно превышает показатели стандартного чугуна СЧ-15 — это позволяет использовать плиту в более напряжённых температурных и механических условиях боковой зоны топочной камеры.

Габаритные размеры плиты составляют 380 × 220 × 20 миллиметров с массой около 11 килограммов. Прямоугольная конфигурация с конкретным посадочным контуром выполняется по чертежу 00.1605.021 утверждённой конструкторской документации. Боковая поверхность плиты имеет литые рёбра жёсткости и крепёжные приливы для надёжного закрепления на каркасе топки, что предотвращает деформацию детали при разогреве.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с последующей механической обработкой посадочных поверхностей и крепёжных отверстий. Контроль качества включает визуальную проверку отливки на отсутствие литейных дефектов, размерный контроль по чертежу и контроль твёрдости материала на соответствие требованиям ГОСТ 1412-85.

Расчётный срок службы плиты составляет не менее 30 000 моточасов работы топки при эксплуатации на каменном угле и не менее 20 000 моточасов на буром угле повышенной зольности. При капитальном ремонте топки рекомендуется одновременная ревизия всех боковых плит и при необходимости их полная замена комплектом для сохранения единого износа уплотнительной зоны.

Плита боковая топки ТЛЗМ: совместимое оборудование

Плита боковая топки ТЛЗМ 00.1605.021 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-2,4 — комплектация боковой обмуровки
• Топка ТЛЗМ-2-1,87-3,0 — комплектация боковой обмуровки
• Топка ТЛЗМ-2-2,7-3,0 — комплектация боковой обмуровки
• Топка ТЛЗМ-2-2,7-4,0 — комплектация боковой обмуровки
• Паровой котел КЕ-4-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/2,4
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0

Плита боковая полностью взаимозаменяема с оригинальными деталями по чертежу 00.1605.021 при соблюдении посадочных размеров и схемы крепления на каркасе топки. При оформлении заказа укажите типоразмер топки и количество плит — менеджеры подберут полный комплект бокового обустройства с учётом сопряжённых деталей.

Плита боковая топки ТЛЗМ: заказ и доставка

Плита боковая топки ТЛЗМ 00.1605.021 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии на складе — от 5 до 20 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для замены отдельной плиты и комплектами на полное боковое обустройство топки.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с прокладочным материалом для защиты литой поверхности от ударных повреждений или связка плит по 5-10 штук с обвязкой стальной лентой. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с другими деталями обмуровки и каркаса топки.

При оформлении заказа укажите номер чертежа 00.1605.021, типоразмер топки и количество штук. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.
