Звездочка. Т91.02.002; 00.5769.012

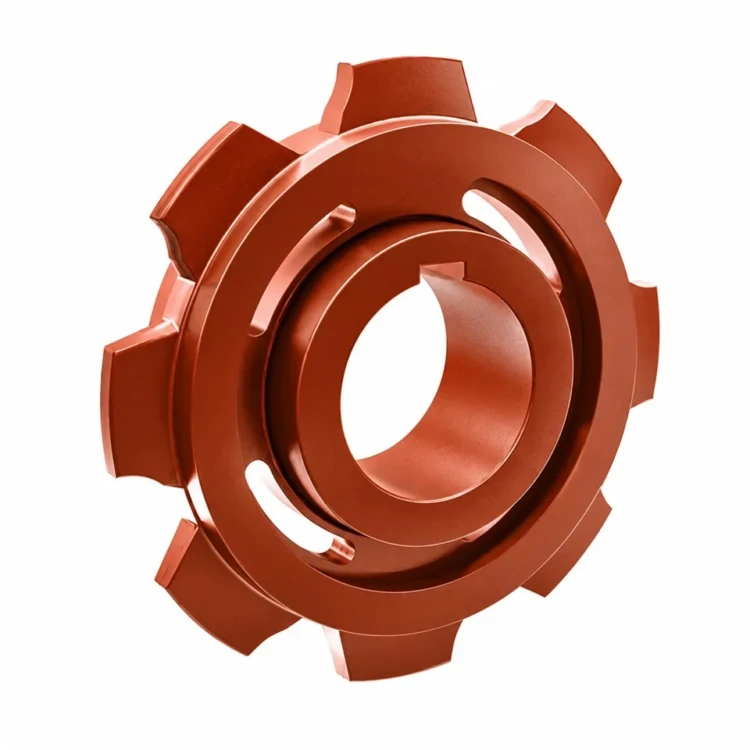

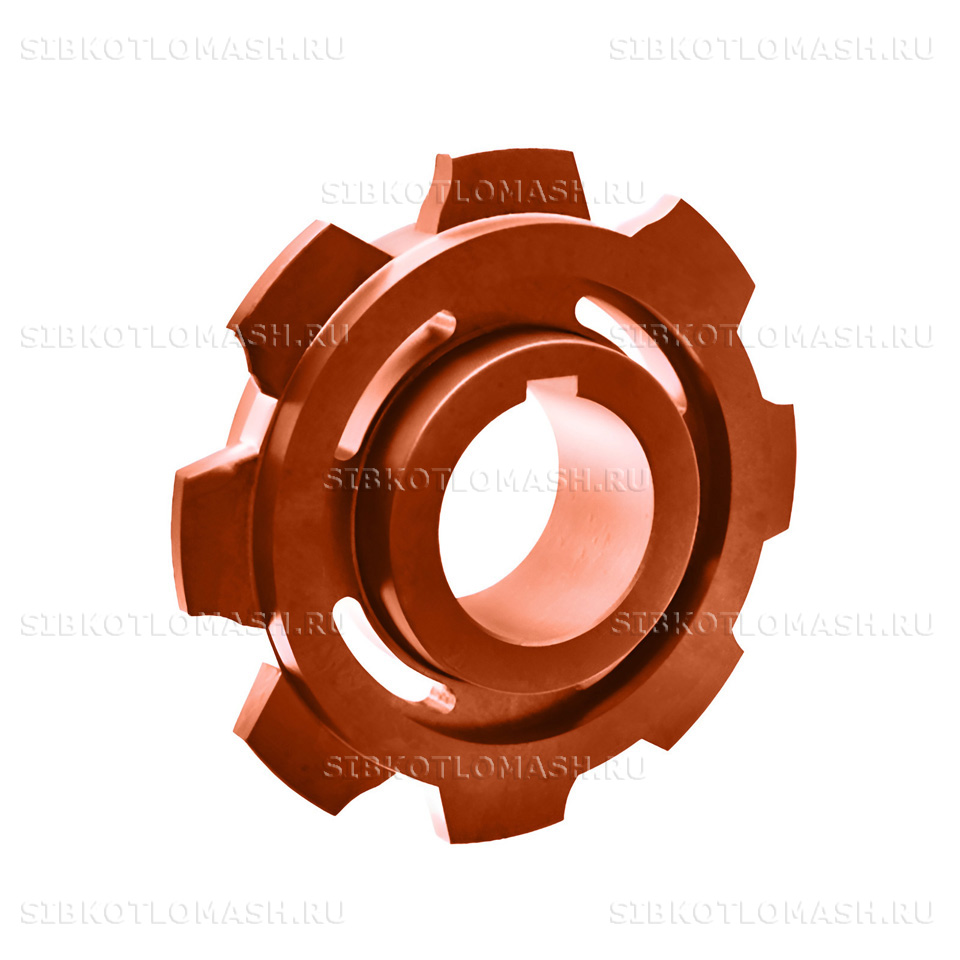

Звёздочка приводная топки ТЛЗМ Т91.02.002 — литая чугунная деталь зубчатого зацепления переднего вала топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Звёздочка приводная топки ТЛЗМ передаёт крутящий момент от приводного редуктора на колосниковое полотно и обеспечивает движение цепной решётки в режиме непрерывного слоевого сжигания твёрдого топлива.

Звёздочка приводная топки ТЛЗМ: назначение и применяемость

Звёздочка приводная топки ТЛЗМ Т91.02.002 (по альтернативной заводской нумерации 00.5769.012) применяется в составе механических топок с лентой-забрасывателем серии ТЛЗМ — типоразмеров с активной шириной решётки 1,87 метра. На передний приводной вал топки устанавливаются две звёздочки — левая и правая, обеспечивающие синхронное движение полотна колосникового. Профиль зубьев звёздочки выполнен в соответствии с шагом ведущих колосников цепной решётки.

Звёздочка приводная топки ТЛЗМ работает в условиях значительных крутящих моментов от приводного редуктора, повышенных температур у переднего вала топки и абразивного износа в зоне зубчатого зацепления с ведущими колосниками. От качества звёздочки зависит равномерность подачи топлива и режим работы пневмо-механического забрасывателя, поэтому контроль износа зубьев включён в регламент технического обслуживания топочного устройства.

Климатическое исполнение детали — У2 по ГОСТ 15150-69. Деталь востребована при плановых ремонтах паровых котлов КЕ-4-14С и КЕ-6,5-14С с топкой ТЛЗМ-1,87, а также при модернизации тепловых котельных, эксплуатирующих топочные устройства этой серии.

Звёздочка приводная топки ТЛЗМ: материалы и изготовление

Звёздочка приводная топки ТЛЗМ Т91.02.002 изготавливается из серого чугуна марки СЧ-15 по ГОСТ 1412-85. Серый чугун выбран благодаря оптимальному сочетанию литейных свойств, прочности на сжатие и способности гасить вибрации при работе цепной решётки. Графитная структура чугуна обеспечивает естественную смазку при контакте зубьев с ведущими колосниками и снижает их взаимный износ в эксплуатации.

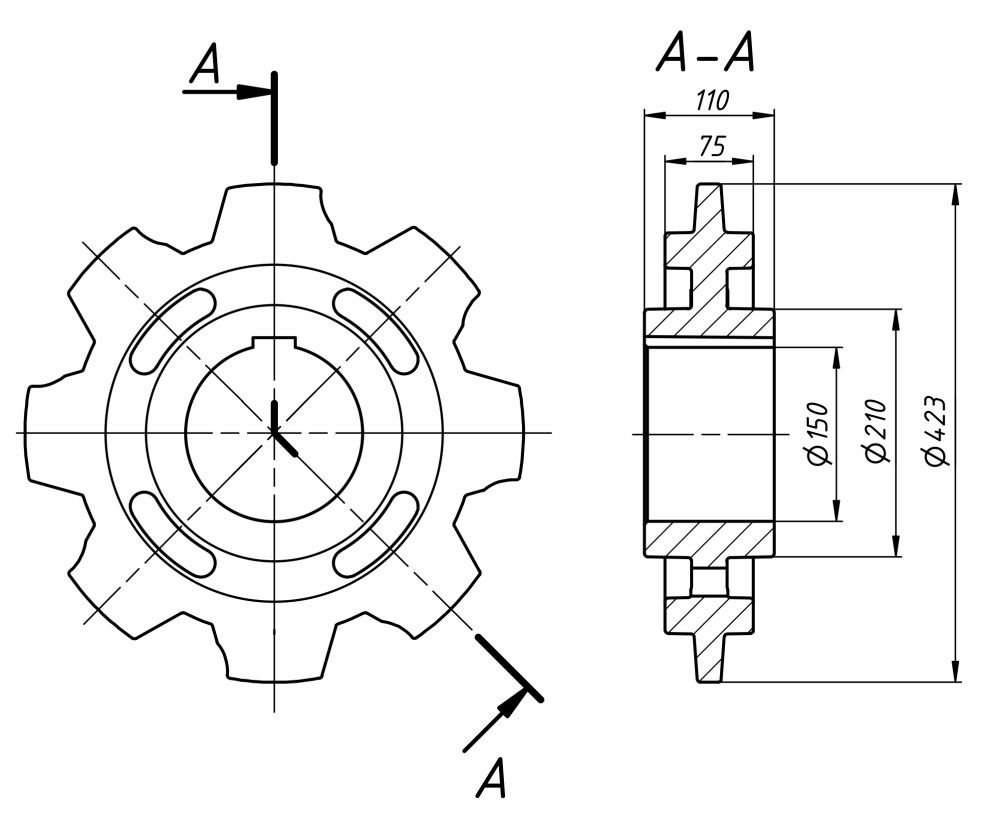

Наружный диаметр звёздочки составляет 423 миллиметра, общая масса детали 26,5 килограмма. Профиль зубьев и геометрия посадочного отверстия выполняются по чертежу Т91.02.002 утверждённой конструкторской документации. Центральное отверстие звёздочки выполнено с допуском под установку на ось переднего вала топки с гарантированным натягом — это обеспечивает передачу полного крутящего момента без проскальзывания.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с модельной оснасткой, обеспечивающей точное воспроизведение профиля зубьев зацепления. После литья проводится механическая обработка посадочного отверстия и шлифовка контактных поверхностей зубьев. Каждая партия проходит визуальный контроль отливки на отсутствие литейных дефектов и размерный контроль по чертежу.

Расчётный срок службы звёздочки составляет не менее 30 000 моточасов работы топки при эксплуатации на каменном угле с зольностью до 30 процентов. При высокой зольности фактический ресурс снижается за счёт повышенного абразивного износа зубьев, поэтому при капитальном ремонте топки рекомендуется одновременная замена левой и правой звёздочек переднего вала для сохранения равномерного износа полотна и приводных подшипников.

Звездочка: совместимое оборудование

Звездочка Т91.02.002; 00.5769.012 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ТЛЗМ-2-1,87-2,4 — ленточная знакопеременного движения топка с активной площадью решётки 2,4 м
• Топка ТЛЗМ-2-1,87-3,0 — ленточная топка с активной площадью 3,0 м — типоразмер для котлов 4–6,5 т/ч
• Топка ТЛЗМ-2-2,7-3,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 3,0 м
• Топка ТЛЗМ-2-2,7-4,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 4,0 м — для крупных котлов
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч, штатно комплектуется топкой ТЛЗМ для слоевого сжигания угля

Звездочка Т91.02.002; 00.5769.012 — типовая деталь колосникового полотна или приводной группы топки ТЛЗМ. Сопутствующие запчасти (звёздочки, полотна колосниковые, шкивы боковые, штыри) — в каталоге запчасти топок ТЛЗМ. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Звёздочка приводная топки ТЛЗМ: заказ и доставка

Звёздочка приводная топки ТЛЗМ Т91.02.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии на складе — от 5 до 15 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем как поштучно при ремонте отдельной звёздочки, так и комплектами по 2 штуки на полный передний вал топки.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с прокладочным материалом, предохраняющим литую поверхность зубьев и рабочее посадочное отверстие от ударных повреждений при многоступенчатой перевалке. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с боковыми шкивами, валами и другими запчастями переднего вала топки.

При оформлении заказа укажите номер чертежа Т91.02.002 (либо альтернативный 00.5769.012), типоразмер топки и количество звёздочек. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.
