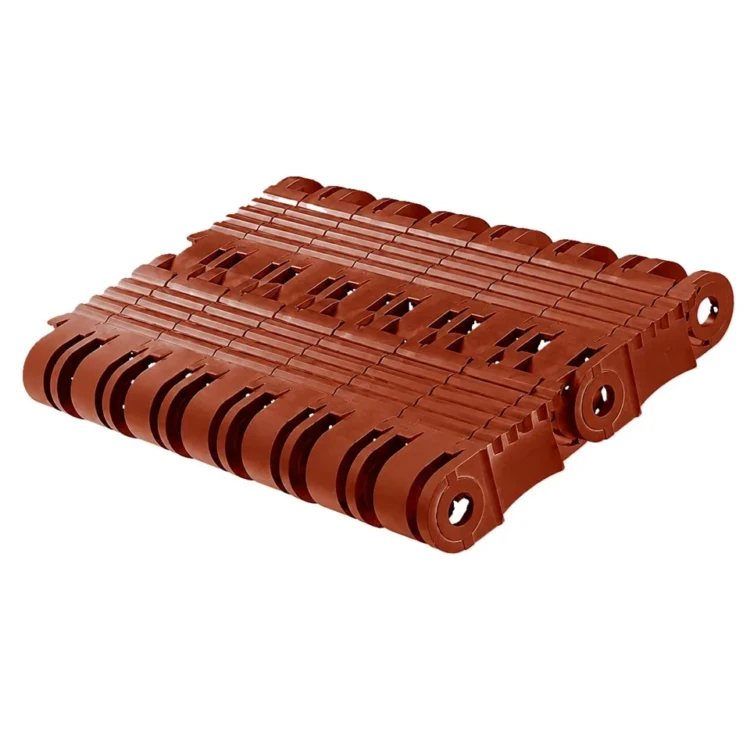

Полотно колосниковое. Т329.01.04.00.000-02

Полотно колосниковое Т329.01.04.00.000-02 — собранная цепная решётка топок с лентой-забрасывателем серии ТЛЗМ-2-1,87/2,4 производства КЗ «Сибкотломаш» г. Бийск. Полотно колосниковое представляет собой укороченную модификацию базового исполнения для топок паровых котлов средней мощности с компактной зоной горения 2,4 метра.

Полотно колосниковое: назначение и применяемость

Полотно колосниковое Т329.01.04.00.000-02 — модификация с уменьшенной длиной и шириной относительно базового исполнения Т329.01.04.00.000. Применяется в составе механической топки ТЛЗМ-2-1,87/2,4 — типоразмера с активной шириной решётки 1,87 метра и длиной зоны горения 2,4 метра. Уменьшение длины и ширины полотна относительно более крупных моделей серии ТЛЗМ обеспечивает оптимальную геометрию слоевого сжигания для котлов производительностью до 4 тонн пара в час.

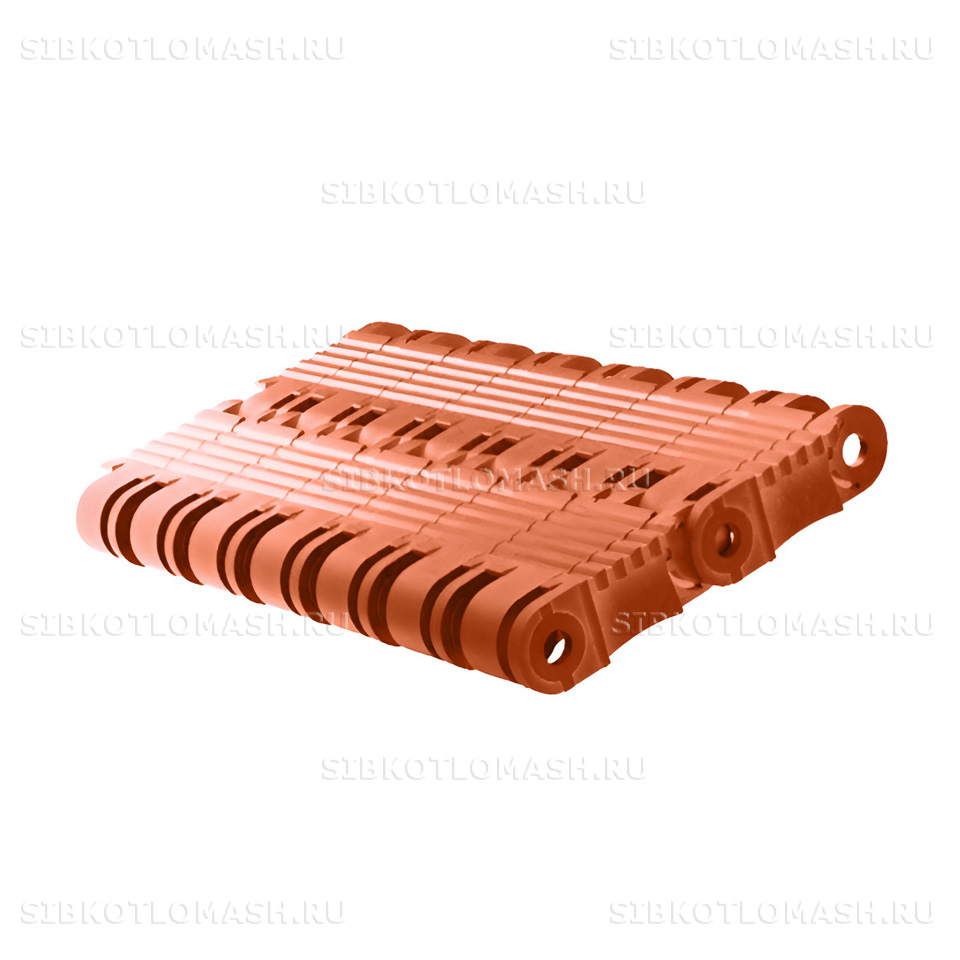

Полотно колосниковое в сборе состоит из пяти типов чугунных звеньев — ведомых, крайних левых и правых, ведущих левых и правых. Звенья объединяются стальной соединительной тягой и образуют замкнутую цепную решётку. Для полотна ТЛЗМ-2-1,87/2,4 общее количество ведомых колосников составляет около 300 штук, крайних — 24 штук, ведущих — около 60 штук. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Полотно колосниковое работает в условиях высоких температур, ударного воздействия кусков топлива при сходе с пневмо-механического забрасывателя и абразивного износа золовой пыли. Деталь востребована при капитальных ремонтах паровых котлов КЕ-4-14С с топкой ТЛЗМ-1,87/2,4, а также при модернизации котельных средней мощности.

Полотно колосниковое: материалы и изготовление

Полотно колосниковое Т329.01.04.00.000-02 изготавливается из жаростойкого чугуна ЧХ1Т для звеньев решётки и углеродистой стали для соединительной тяги диаметром 25 миллиметров. Чугун ЧХ1Т обеспечивает стойкость к окислению при температурах до 700 градусов Цельсия и устойчивость к ударным нагрузкам при подаче кусков топлива на решётку.

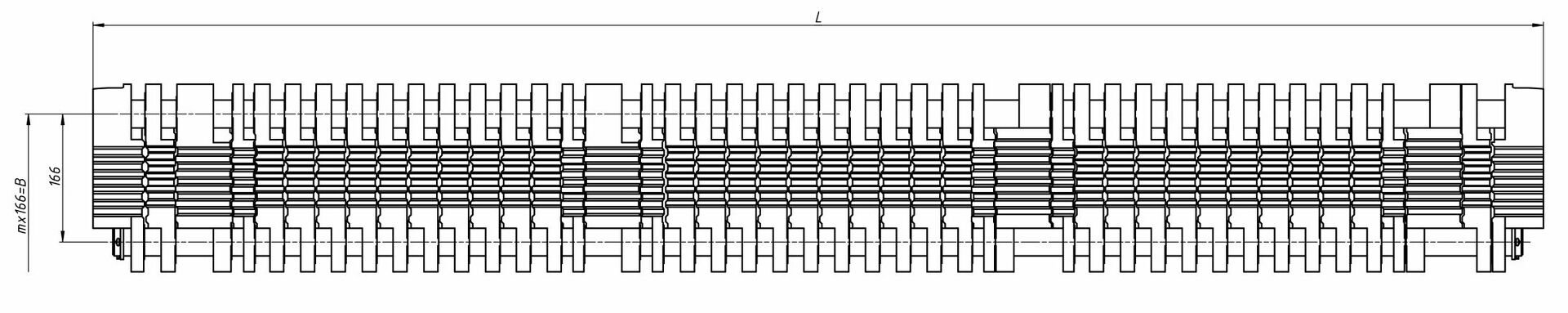

Габаритные размеры полотна — 6308 × 1870 × 38 миллиметров, общая масса собранной детали 3732 килограмма. Длина 6308 мм определяется укороченным шагом приводных и натяжных звёздочек топки ТЛЗМ-2-1,87/2,4, ширина 1870 мм — активной площадью решётки 1,87 метра. Толщина чугунных колосников 38 миллиметров оптимизирована под облегчённый режим работы котла средней мощности и обеспечивает достаточный запас металла на угар при сохранении компактной массы полотна.

Технологический процесс изготовления полотна включает литьё колосниковых звеньев в песчано-глинистые формы, механическую обработку посадочных мест под штыри и контрольную сборку для проверки взаимного зацепления. Каждая партия проходит визуальный контроль на отсутствие литейных дефектов и сборочный контроль для проверки геометрии собранного полотна. Соединительная тяга диаметром 25 мм проходит сквозь все звенья по ширине решётки и удерживается стопорными элементами, исключая выпадение отдельных колосников при работе топки на номинальной нагрузке.

Расчётный срок службы полотна колосникового составляет не менее 25 000 моточасов при работе на каменном угле марки ДКОМ или СШ с зольностью до 30 процентов. Уменьшенная толщина звеньев 38 мм относительно базового исполнения 45 мм соответствует менее напряжённому режиму работы топки средней мощности, при котором экономия массы полотна не приводит к снижению ресурса. Для котельных с топкой ТЛЗМ-1,87/2,4 рекомендуется поддерживать запас ведомых колосников 5-10 процентов от общего количества звеньев.

Полотно колосниковое: совместимое оборудование

Полотно колосниковое Т329.01.04.00.000-02 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ТЛЗМ-2-1,87-2,4 — ленточная знакопеременного движения топка с активной площадью решётки 2,4 м
• Топка ТЛЗМ-2-1,87-3,0 — ленточная топка с активной площадью 3,0 м — типоразмер для котлов 4–6,5 т/ч
• Топка ТЛЗМ-2-2,7-3,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 3,0 м
• Топка ТЛЗМ-2-2,7-4,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 4,0 м — для крупных котлов
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч, штатно комплектуется топкой ТЛЗМ для слоевого сжигания угля

Полотно колосниковое Т329.01.04.00.000-02 — типовая деталь колосникового полотна или приводной группы топки ТЛЗМ. Сопутствующие запчасти (звёздочки, полотна колосниковые, шкивы боковые, штыри) — в каталоге запчасти топок ТЛЗМ. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Полотно колосниковое: заказ и доставка

Полотно колосниковое Т329.01.04.00.000-02 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 10 до 20 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Объём поставки уточняется при заявке — отгрузка возможна в полностью собранном виде или разобранной комплектацией для самостоятельного монтажа в условиях котельной.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянная обрешётка или паллет с обвязкой стальной лентой, предотвращающие повреждение чугунных звеньев при многоступенчатой перевалке. Учитывая массу около 3,7 тонны, отгрузка возможна фурой грузоподъёмностью от 5 тонн совместно с другими запчастями топки или железнодорожным контейнером.

При оформлении заказа укажите номер чертежа Т329.01.04.00.000-02, количество звеньев или комплектов и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.
