Паровой котел КЕ-6,5-14С(ТЛЗМ)

Паровой котел КЕ-6,5-14С(ТЛЗМ) — двухбарабанный вертикально-водотрубный котёл с естественной циркуляцией, предназначенный для выработки насыщенного или перегретого пара с производительностью 6,5 т/ч при рабочем давлении 1,4 МПа (14 кгс/см²). Оборудование применяется для технологических нужд промышленных предприятий и систем теплоснабжения. Производитель — КЗ «Сибкотломаш», г. Бийск.

Основные параметры котла: температура насыщенного пара — 194 °C, температура питательной воды — 100 °C, поверхность нагрева — 143 м², КПД (брутто) — 82–86 %. Габаритные размеры котлоблока составляют 6070 × 3370 × 4580 мм, масса — 12 500 кг. Топливо — каменный и бурый уголь при слоевом сжигании.

Технические характеристики Паровой котел КЕ-6,5-14С(ТЛЗМ)

Паровой котел КЕ-6,5-14С(ТЛЗМ) относится к серии КЕ — паровых стационарных котлов с естественной циркуляцией, широко применяемых в промышленных и отопительных котельных на территории России и стран СНГ. Индекс «6,5» обозначает номинальную паропроизводительность в тоннах пара в час, «14» — рабочее давление в кгс/см², а «С(ТЛЗМ)» указывает на тип топочного устройства: топку ленточную с забрасывателем механическим.

Котёл рассчитан на сжигание каменного и бурого угля слоевым способом. Температура насыщенного пара на выходе достигает 194 °C, что обеспечивает эффективное теплоснабжение и покрытие технологических потребностей предприятий. Поверхность нагрева 143 м² позволяет достигать КПД на уровне 82–86 % в зависимости от характеристик топлива и режима эксплуатации.

Конструкция и принцип работы Паровой котел КЕ-6,5-14С(ТЛЗМ)

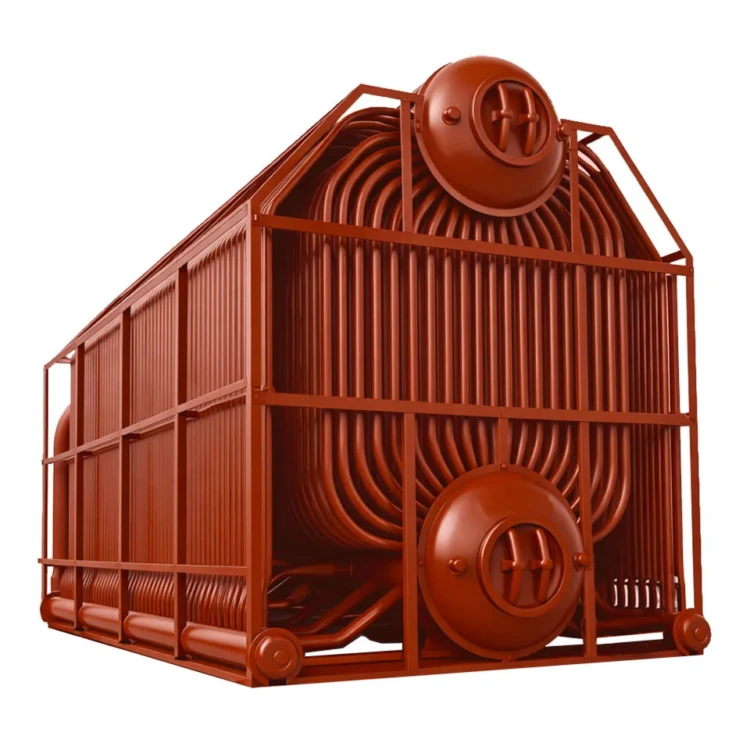

Конструктивно паровой котел КЕ-6,5-14С(ТЛЗМ) представляет собой двухбарабанный вертикально-водотрубный агрегат. Топочная камера экранирована трубами диаметром 51×2,5 мм, которые подключены к верхнему и нижнему барабанам. За топкой расположен конвективный пучок, выполненный из труб того же диаметра в коридорном расположении. Такая компоновка обеспечивает надёжную естественную циркуляцию теплоносителя и эффективный теплообмен.

Принцип работы котла основан на слоевом сжигании твёрдого топлива. Каменный или бурый уголь подаётся в топочную камеру механическим забрасывателем на ленточную решётку обратного хода. Горячие дымовые газы, образующиеся при горении, проходят через конвективный пучок, отдавая тепловую энергию воде, циркулирующей в экранных и конвективных трубах. Насыщенный пар собирается в верхнем барабане и далее отводится потребителю. Топочное устройство типа ТЛЗМ обеспечивает равномерное распределение топлива по зеркалу горения, что положительно сказывается на полноте сгорания и стабильности парообразования.

Преимущества Паровой котел КЕ-6,5-14С(ТЛЗМ)

• Высокий КПД — 82–86 %, что обеспечивает экономичный расход топлива при номинальной нагрузке.
• Паропроизводительность 6,5 т/ч при давлении 1,4 МПа достаточна для теплоснабжения промышленных объектов и жилых кварталов средних населённых пунктов.
• Топочное устройство ТЛЗМ с механическим забрасывателем и ленточной решёткой обратного хода обеспечивает равномерную подачу и эффективное сжигание как каменного, так и бурого угля.
• Двухбарабанная вертикально-водотрубная конструкция с естественной циркуляцией гарантирует надёжность и долговечность в условиях длительной непрерывной эксплуатации.
• Экранные и конвективные трубы диаметром 51×2,5 мм — унифицированный типоразмер, упрощающий техническое обслуживание и ремонт.
• Компактные габариты 6070 × 3370 × 4580 мм позволяют размещать котлоблок в существующих зданиях котельных без значительной реконструкции.
• Производство на КЗ «Сибкотломаш» (г. Бийск) — многолетний опыт изготовления котельного оборудования серии КЕ с соблюдением требований промышленной безопасности.

Область применения

Паровой котел КЕ-6,5-14С(ТЛЗМ) применяется в промышленных и отопительных котельных, на предприятиях лёгкой и пищевой промышленности, в системах ЖКХ и тепловых сетях малых и средних населённых пунктов. Котёл обеспечивает выработку насыщенного пара для технологических процессов — стерилизации, сушки, нагрева теплоносителей — а также для отопления и горячего водоснабжения.

Оборудование соответствует требованиям ГОСТ 3619-89 «Котлы паровые стационарные. Типы и основные параметры», регламентирующего основные параметры и типоразмеры паровых стационарных котлов данного класса.

Комплектация котельной с Паровой котел КЕ-6,5-14С(ТЛЗМ)

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный ЭБ1-330И или стальной — для подогрева питательной воды и повышения общего КПД котельной установки.
• Дымосос ДН-9 — для создания необходимого разрежения в газовом тракте и удаления дымовых газов.
• Вентилятор дутьевой ВДН-8 — для подачи воздуха в топочную камеру и поддержания процесса горения.
• Деаэратор ДА-5 — для удаления растворённых газов из питательной воды и предотвращения коррозии.
• Питательный насос — для подачи воды в котёл под необходимым давлением.
• Водоподготовительная установка (ХВО) — для химической очистки воды и защиты поверхностей нагрева от накипи.
• Золоуловитель (циклон или батарейный) — для очистки дымовых газов от золы и твёрдых частиц.
• Дымовая труба — для отвода очищенных дымовых газов в атмосферу и создания естественной тяги.

Состав и стоимость комплектации уточняйте при оформлении заказа. Специалисты КЗ «Сибкотломаш» подберут оптимальный набор вспомогательного оборудования с учётом конкретных условий эксплуатации и характеристик используемого топлива.
