Паровой котел КЕ-4-14С(ТЛЗМ)

Паровой котел КЕ-4-14С(ТЛЗМ) — двухбарабанный вертикально-водотрубный котёл с естественной циркуляцией, предназначенный для выработки насыщенного или перегретого пара давлением 1,4 МПа. Оборудование производства КЗ «Сибкотломаш» (г. Бийск) применяется для технологических и отопительных нужд промышленных предприятий и котельных. Топочное устройство типа ТЛЗМ обеспечивает эффективное сжигание каменного и бурого угля.

Паропроизводительность котла составляет 4 т/ч, рабочее давление — 1,4 МПа (14 кгс/см²), температура насыщенного пара — 194 °С. Температура питательной воды — 100 °С. Расчётный КПД достигает 80–86 % в зависимости от вида сжигаемого топлива.

Технические характеристики Паровой котел КЕ-4-14С(ТЛЗМ)

Котёл КЕ-4-14С относится к серии КЕ — паровых стационарных котлов с естественной циркуляцией, широко применяемых в отечественной теплоэнергетике. Индекс «4» обозначает паропроизводительность 4 тонны пара в час, «14» — рабочее давление 14 кгс/см² (1,4 МПа), а буква «С» указывает на использование слоевого топочного устройства.

Модификация ТЛЗМ оснащена пневмомеханическим забрасывателем с ленточной цепной решёткой обратного хода. Такая конструкция топки позволяет сжигать топливо одновременно в слое на решётке и во взвешенном состоянии, что повышает полноту выгорания. Паровой котел КЕ-4-14С(ТЛЗМ) работает на каменном и буром угле, что делает его универсальным решением для регионов с доступным твёрдым топливом.

Температура насыщенного пара 194 °С при давлении 1,4 МПа обеспечивает достаточный теплоноситель как для технологических процессов, так и для систем отопления. КПД котла в диапазоне 80–86 % достигается за счёт развитых конвективных поверхностей нагрева и эффективной организации топочного процесса.

Конструкция и принцип работы Паровой котел КЕ-4-14С(ТЛЗМ)

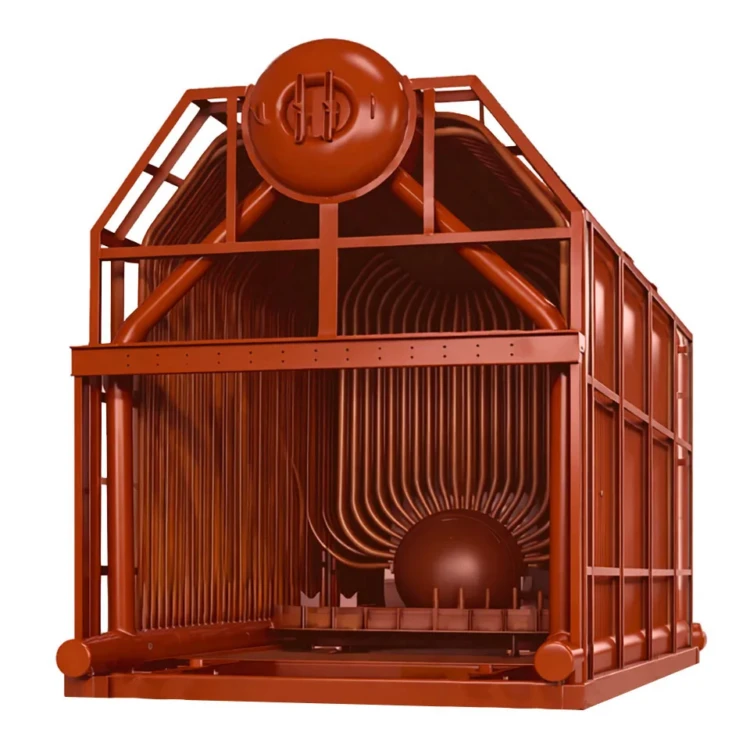

Паровой котел КЕ-4-14С(ТЛЗМ) имеет двухбарабанную вертикально-водотрубную компоновку. Верхний и нижний барабаны расположены вдоль продольной оси котла, при этом нижний барабан выполнен короче верхнего. Барабаны соединены между собой пучком конвективных кипятильных труб и экранными трубами, которые образуют топочную камеру.

Питательная вода подаётся в верхний барабан, откуда опускается по задним трубам в нижний барабан. При нагреве рабочая среда поднимается по экранным и конвективным трубам за счёт естественной циркуляции — разности плотностей нагретой и менее нагретой воды. В верхнем барабане происходит сепарация пароводяной смеси и отвод насыщенного пара потребителю.

Топочное устройство типа ТЛЗМ работает следующим образом: топливо подаётся пневмомеханическими забрасывателями на движущуюся ленточную цепную решётку обратного хода. Мелкие фракции угля сгорают во взвешенном состоянии в топочном объёме, крупные — в слое на решётке. Движение решётки обеспечивает равномерное распределение топлива и удаление шлака. Дымовые газы последовательно омывают экранные и конвективные поверхности нагрева, передавая тепловую энергию рабочей среде, после чего отводятся в дымовую трубу через систему газоочистки.

Преимущества Паровой котел КЕ-4-14С(ТЛЗМ)

• Паропроизводительность 4 т/ч при давлении 1,4 МПа — достаточная мощность для обеспечения паром промышленных и отопительных котельных средней производительности.
• КПД 80–86 % — высокая эффективность использования топлива за счёт комбинированного слоевого и факельного сжигания в топке ТЛЗМ.
• Работа на каменном и буром угле — возможность использования доступного местного топлива, что снижает транспортные расходы.
• Пневмомеханический забрасыватель с ленточной цепной решёткой обратного хода — механизированная подача топлива и удаление шлака, сокращающие долю ручного труда.
• Естественная циркуляция — надёжная схема без циркуляционных насосов, что упрощает эксплуатацию и снижает затраты на вспомогательное оборудование.
• Двухбарабанная конструкция с развитыми конвективными поверхностями нагрева — эффективный теплосъём и стабильные параметры пара.
• Производство КЗ «Сибкотломаш» (г. Бийск) — котёл изготавливается на специализированном предприятии с соблюдением стандартов качества для паровых стационарных котлов.

Область применения

Паровой котел КЕ-4-14С(ТЛЗМ) используется в промышленных и отопительных котельных, на предприятиях с потребностью в технологическом паре давлением до 1,4 МПа. Типичные объекты — котельные промышленных предприятий, объекты коммунальной теплоэнергетики, производственные площадки пищевой, деревообрабатывающей и строительной отрасли.

Котёл проектируется и изготавливается в соответствии с требованиями ГОСТ 20995-75 «Котлы паровые стационарные давлением до 3,9 МПа. Показатели качества». Соответствие данному стандарту подтверждает нормированные показатели надёжности, экономичности и безопасности оборудования.

Паровой котел КЕ-4-14С(ТЛЗМ) оптимален для котельных, расположенных вблизи угольных разрезов и баз хранения твёрдого топлива, что обеспечивает экономическую целесообразность его эксплуатации.

Комплектация котельной с Паровой котел КЕ-4-14С(ТЛЗМ)

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный (ЭБ1-330 или аналог) — для подогрева питательной воды уходящими дымовыми газами и повышения общего КПД котельной установки.
• Дымосос (ДН-8 или аналог) — для создания разрежения в газовом тракте и отвода продуктов сгорания.
• Вентилятор дутьевой (ВД-8 или аналог) — для подачи воздуха в топочное устройство.
• Питательный насос — для подачи питательной воды в котёл под давлением.
• Водоподготовительная установка (ВПУ) — для химической очистки воды и предотвращения накипеобразования.
• Деаэратор атмосферного типа ДА-5 — для удаления растворённых газов из питательной воды.
• Золоуловитель (батарейный циклон) — для очистки дымовых газов от золовых частиц перед выбросом в атмосферу.
• Дымовая труба — для отвода очищенных дымовых газов и создания естественной тяги.

Состав и стоимость комплектации уточняйте при оформлении заказа. Специалисты КЗ «Сибкотломаш» подберут оптимальный комплект вспомогательного оборудования с учётом параметров конкретной котельной и требований проектной документации.
