Уплотнение среднее. Т24.01.125

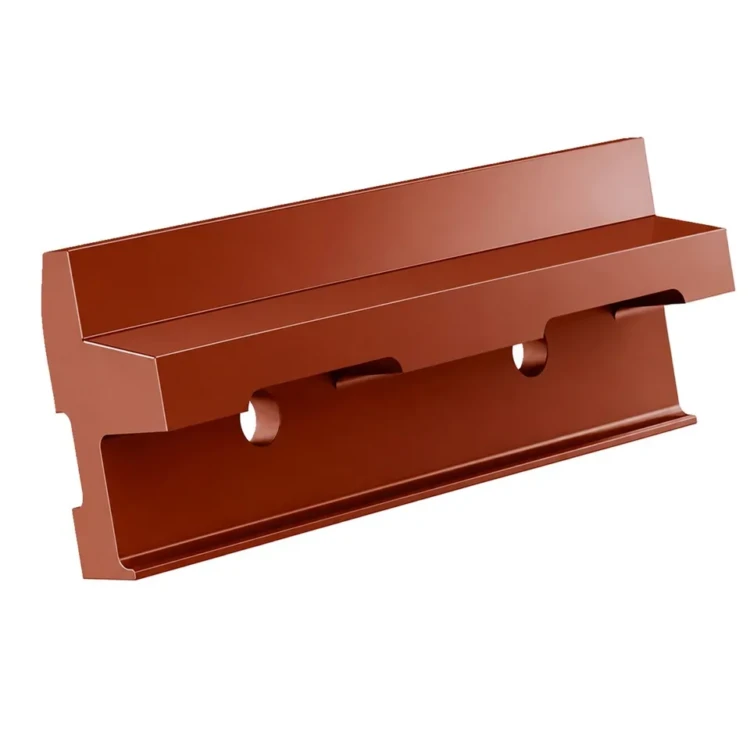

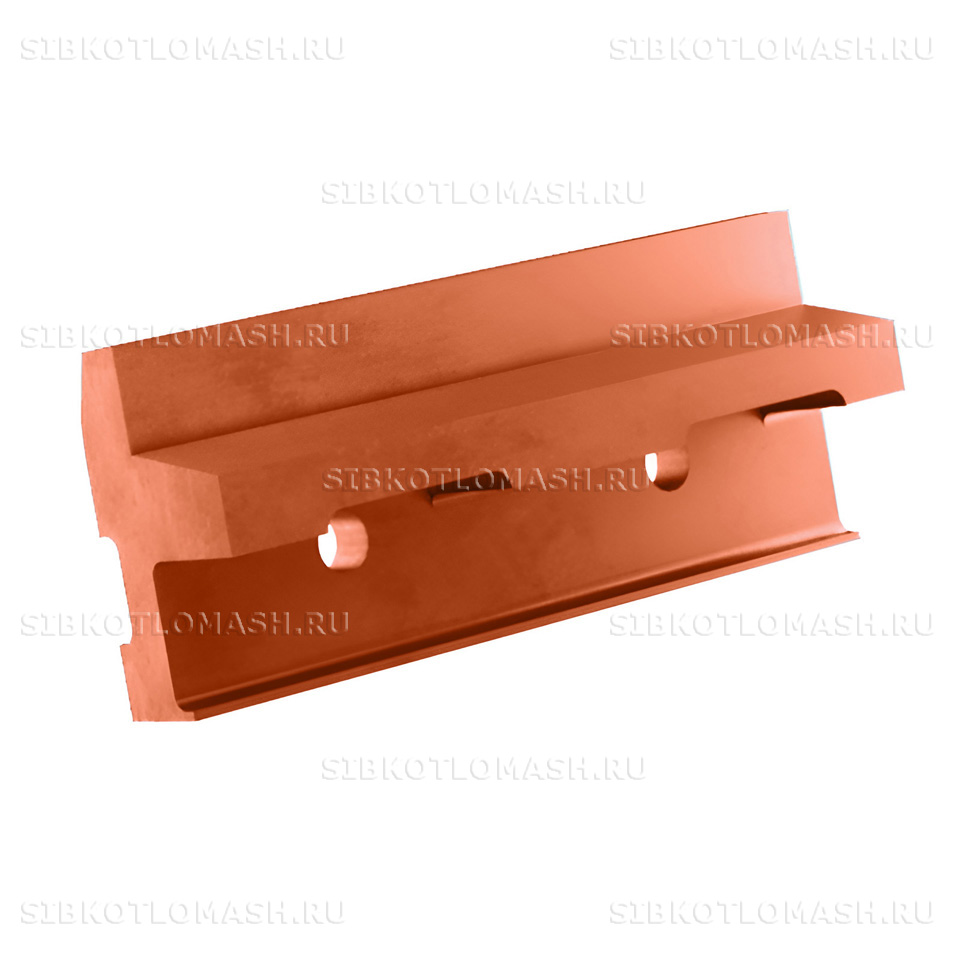

Уплотнение среднее топки ТЛЗМ Т24.01.125 — литая чугунная деталь промежуточного уплотнения боковых стенок топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Уплотнение среднее топки ТЛЗМ устанавливается в средней части боковой обмуровки и герметизирует зазор между корпусом топки и движущимся колосниковым полотном на участке зоны активного горения топлива.

Уплотнение среднее топки ТЛЗМ: назначение и применяемость

Уплотнение среднее топки ТЛЗМ Т24.01.125 применяется в составе механических топок серии ТЛЗМ всех типоразмеров — ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0. Деталь устанавливается между передним и задним уплотнениями боковых сторон полотна и герметизирует зазор в зоне активного горения, где температурные нагрузки и абразивный износ от золовой пыли максимальны.

Уплотнение среднее работает в условиях постоянных температурных нагрузок до 700 градусов Цельсия, прямого воздействия пламени и шлакообразующих продуктов сгорания. На одну топку устанавливается линейка средних уплотнений по обеим сторонам полотна с количеством, зависящим от длины зоны горения — от 4 штук для ТЛЗМ-1,87/2,4 до 12 штук для ТЛЗМ-2,7/4,0. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при плановых ремонтах паровых котлов КЕ-4-14С, КЕ-6,5-14С и КЕ-10-14С с топкой ТЛЗМ, а также при модернизации тепловых котельных. Замена среднего уплотнения проводится при выявлении прогара, выкрашивания или потери герметичности стыковых поверхностей с соседними уплотнениями.

Уплотнение среднее топки ТЛЗМ: материалы и изготовление

Уплотнение среднее топки ТЛЗМ Т24.01.125 изготавливается из серого чугуна марки СЧ-15 по ГОСТ 1412-85. Серый чугун обеспечивает достаточную прочность и стойкость к окислению при высоких рабочих температурах зоны активного горения, а также хорошие литейные свойства для воспроизведения сложной геометрии уплотнительных кромок и стыковых поверхностей с соседними элементами обмуровки.

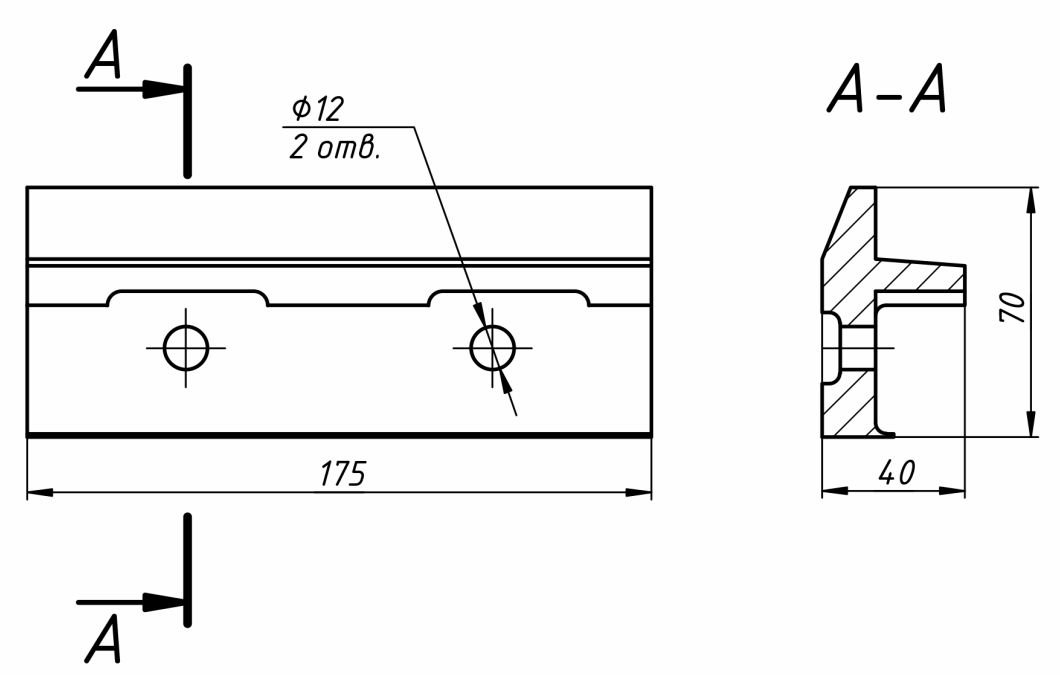

Длина уплотнения составляет 175 миллиметров, общая масса детали 2,6 килограмма. Прямоугольная конфигурация с уплотнительными кромками по двум сторонам и стыковыми поверхностями выполняется по чертежу Т24.01.125 утверждённой конструкторской документации. Средние уплотнения имеют большую массу и площадь относительно передних/задних уплотнений из-за работы в самой нагруженной зоне топочной камеры.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с модельной оснасткой, обеспечивающей точное воспроизведение геометрии уплотнительных кромок и стыковых поверхностей. После литья проводится механическая обработка крепёжных отверстий и шлифовка контактных плоскостей. Каждая партия проходит визуальный контроль отливки на отсутствие литейных дефектов и размерный контроль по чертежу.

Расчётный срок службы уплотнения составляет не менее 20 000 моточасов работы топки. При сжигании высокозольных бурых углей фактический ресурс снижается на 30-40 процентов, поэтому при капитальном ремонте топки рекомендуется одновременная замена всей линейки средних уплотнений обеих сторон полотна для сохранения единого износа боковой обмуровки.

Уплотнение среднее топки ТЛЗМ: совместимое оборудование

Уплотнение среднее топки ТЛЗМ Т24.01.125 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — около 8 средних уплотнений на топку
• Топка ТЛЗМ-2-1,87-2,4 — около 4 средних уплотнений
• Топка ТЛЗМ-2-2,7-3,0 — около 10 средних уплотнений
• Топка ТЛЗМ-2-2,7-4,0 — около 12 средних уплотнений
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0

Уплотнение среднее полностью взаимозаменяемо с оригинальными деталями по чертежу Т24.01.125 при соблюдении геометрии уплотнительных кромок и стыковых поверхностей. При оформлении заказа укажите типоразмер топки и количество штук — рекомендуется одновременная заявка с передними Т24.01.129/Т24.01.205 и задними уплотнениями для полной комплектации боковой обмуровки.

Уплотнение среднее топки ТЛЗМ: заказ и доставка

Уплотнение среднее топки ТЛЗМ Т24.01.125 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для замены отдельной детали и комплектами при капитальном ремонте боковой обмуровки.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка по 5-10 штук с обвязкой стальной лентой, что предотвращает повреждение литой уплотнительной кромки и стыковых поверхностей при многоступенчатой перевалке. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с другими деталями обмуровки топки.

При оформлении заказа укажите номер чертежа Т24.01.125, типоразмер топки и количество штук. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
