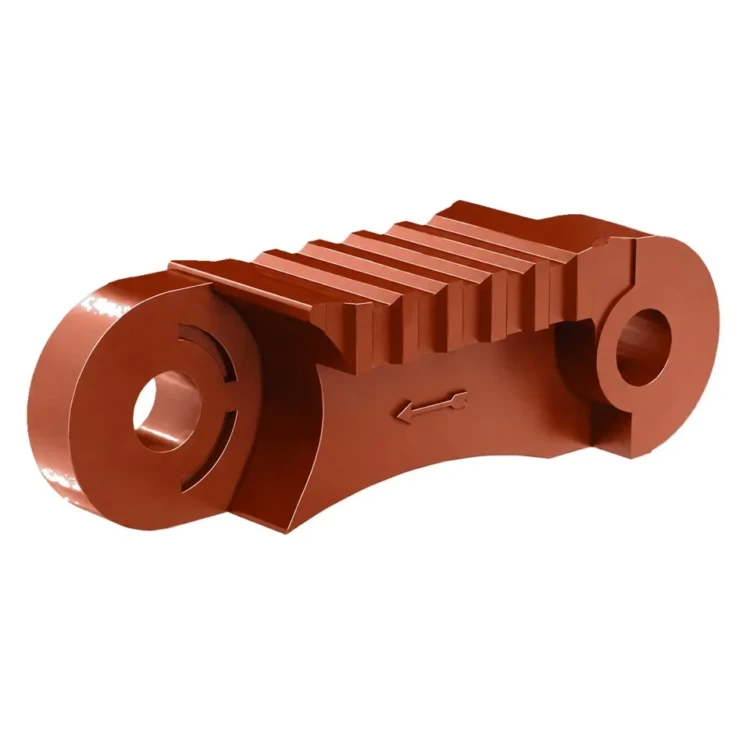

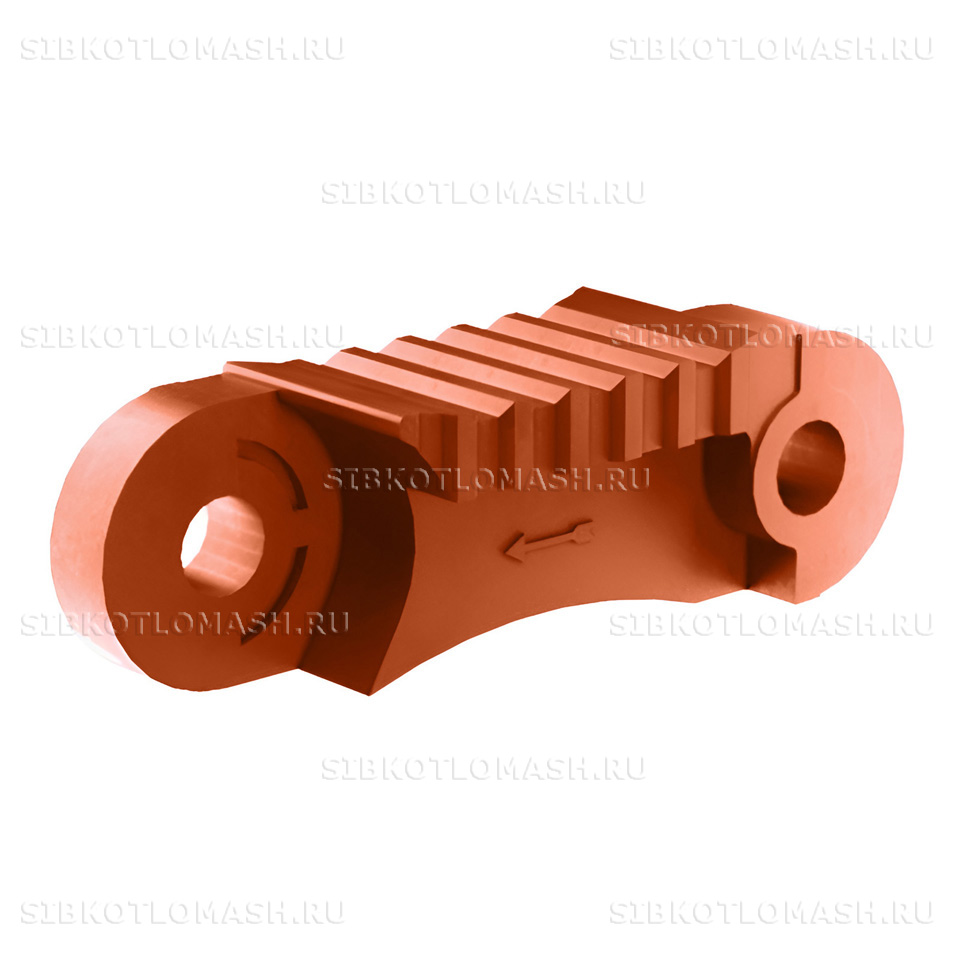

Колосник ведущий правый. Т24.06.004; 00.1603.057

Колосник ведущий правый Т24.06.004 — приводное звено колосникового полотна топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Колосник ведущий правый имеет зеркально-симметричный относительно левого исполнения профиль зацепления и устанавливается в правом ряду цепной решётки для синхронной передачи тягового усилия по обе стороны полотна.

Колосник ведущий правый: назначение и применяемость

Колосник ведущий правый Т24.06.004 (по альтернативной заводской нумерации 00.1603.057) применяется в составе механических топок ТЛЗМ всех типоразмеров — ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0. Это приводное звено правого ряда полотна, на которое передаётся тяговое усилие от правой приводной звёздочки переднего вала. Совместно с парным левым исполнением Т24.06.003 обеспечивает равномерное движение всей цепной решётки без перекоса и заклинивания.

В одном колосниковом полотне правые ведущие колосники составляют 10-15 процентов от общего числа звеньев и устанавливаются с тем же шагом по длине полотна, что и левые. Конкретное количество правых ведущих колосников зависит от типоразмера топки: для ТЛЗМ-2-1,87/3,0 — около 40 штук, для ТЛЗМ-2-2,7/4,0 — около 70 штук. Деталь работает в условиях значительных ударных нагрузок при зацеплении со звёздочкой, постоянных температурных воздействий и абразивного износа золовой пыли.

Климатическое исполнение детали — У2 по ГОСТ 15150-69. Колосник ведущий правый востребован при плановых ремонтах паровых котлов КЕ-4-14С, КЕ-6,5-14С и КЕ-10-14С с топкой ТЛЗМ, а также при модернизации топочных устройств этой серии.

Колосник ведущий правый: материалы и изготовление

Колосник ведущий правый Т24.06.004 изготавливается из жаростойкого чугуна марки ЧХ1Т. Жаростойкий чугун выбран благодаря стойкости к окислению при температурах до 700 градусов Цельсия, устойчивости к ударным нагрузкам и удовлетворительным литейным свойствам, позволяющим воспроизводить сложный профиль зацепления со звёздочкой. Графитная структура чугуна служит естественной смазкой при контакте с приводными зубьями.

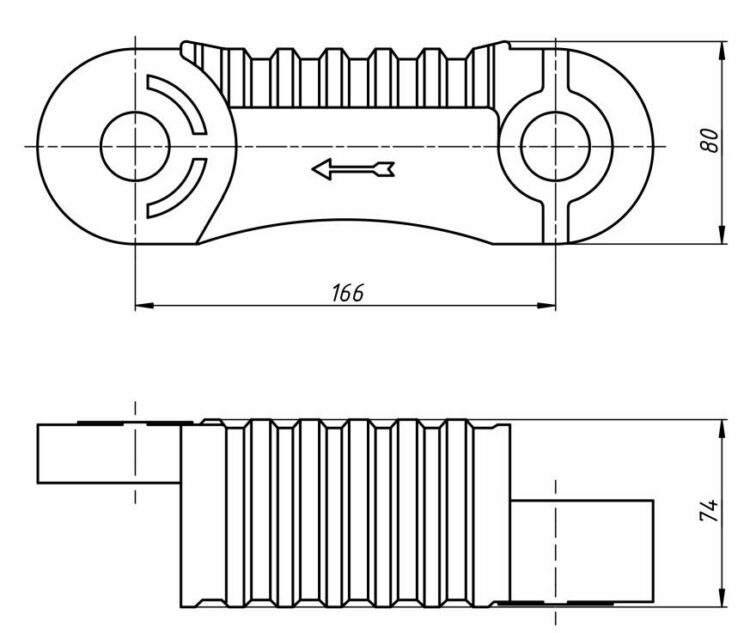

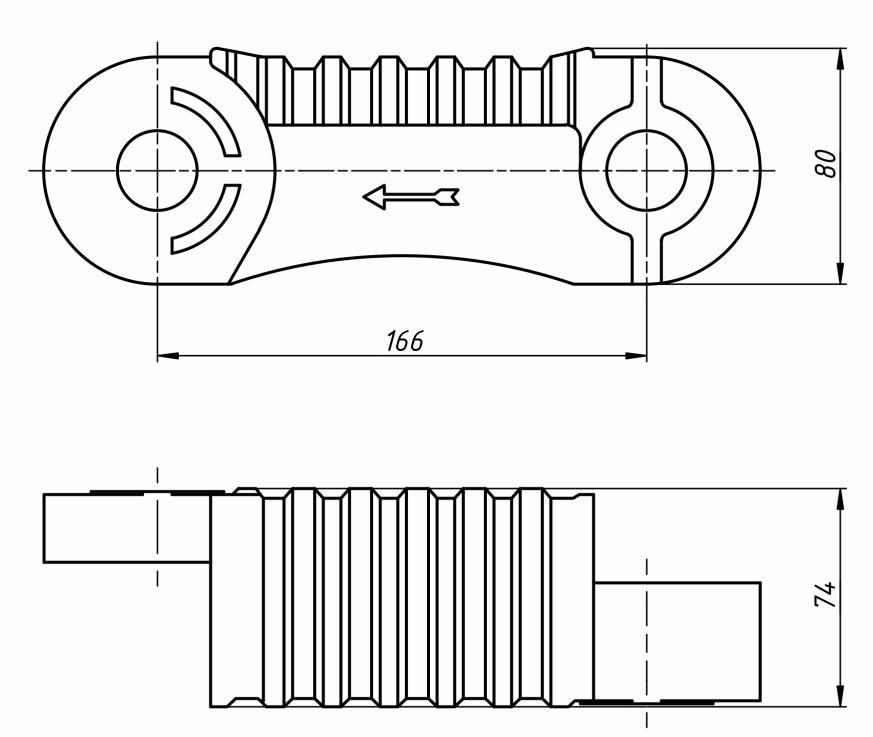

Длина колосника составляет 243 миллиметра, общая масса детали 3,7 килограмма — на 0,05 килограмма больше парного левого исполнения. Это незначительное расхождение обусловлено асимметрией торцевой уплотнительной поверхности правого исполнения, связанной с конструктивными особенностями посадочной зоны правой звёздочки. Геометрия зубчатого зацепления, ширина и высота звена выполняются по чертежу Т24.06.004 утверждённой конструкторской документации с зеркальной ориентацией относительно левого исполнения.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы со специальной модельной оснасткой для правого исполнения, обеспечивающей точное воспроизведение зеркального профиля зубьев. После литья проводится механическая обработка посадочного отверстия под штырь и шлифовка торцевых уплотнительных поверхностей. Каждая партия проходит визуальный и размерный контроль по чертежу.

Колосник ведущий правый имеет расчётный ресурс не менее 25 000 моточасов работы топки при сжигании каменного угля с зольностью до 30 процентов. При капитальном ремонте топки рекомендуется одновременная замена всех ведущих колосников левого и правого ряда — это сохраняет равномерный износ полотна и приводных звёздочек переднего вала и продлевает срок службы топочного устройства в целом.

Колосник ведущий правый: совместимое оборудование

Колосник ведущий правый Т24.06.004 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — около 40 правых ведущих колосников на полотно
• Топка ТЛЗМ-2-1,87-2,4 — около 32 правых ведущих колосников
• Топка ТЛЗМ-2-2,7-3,0 — около 55 правых ведущих колосников
• Топка ТЛЗМ-2-2,7-4,0 — около 70 правых ведущих колосников
• Паровой котел КЕ-4-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/2,4
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0

Колосник ведущий правый полностью взаимозаменяем с аналогом по чертежу 00.1603.057 при соблюдении размеров посадочного отверстия и геометрии зубчатого зацепления. При оформлении заказа укажите типоразмер топки и количество звеньев — рекомендуется одновременная заявка на парные левые ведущие колосники по чертежу Т24.06.003.

Колосник ведущий правый: заказ и доставка

Колосник ведущий правый Т24.06.004 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для частичной замены и комплектами на полное полотно колосниковое.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка по 10-20 штук с обвязкой стальной лентой. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с левыми ведущими, крайними и ведомыми колосниками, штырями и приводными звёздочками топки.

При оформлении заказа укажите номер чертежа Т24.06.004 (либо альтернативный 00.1603.057), типоразмер топки, количество штук и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
