Вал задний. Т328.01.02.00.000СБ

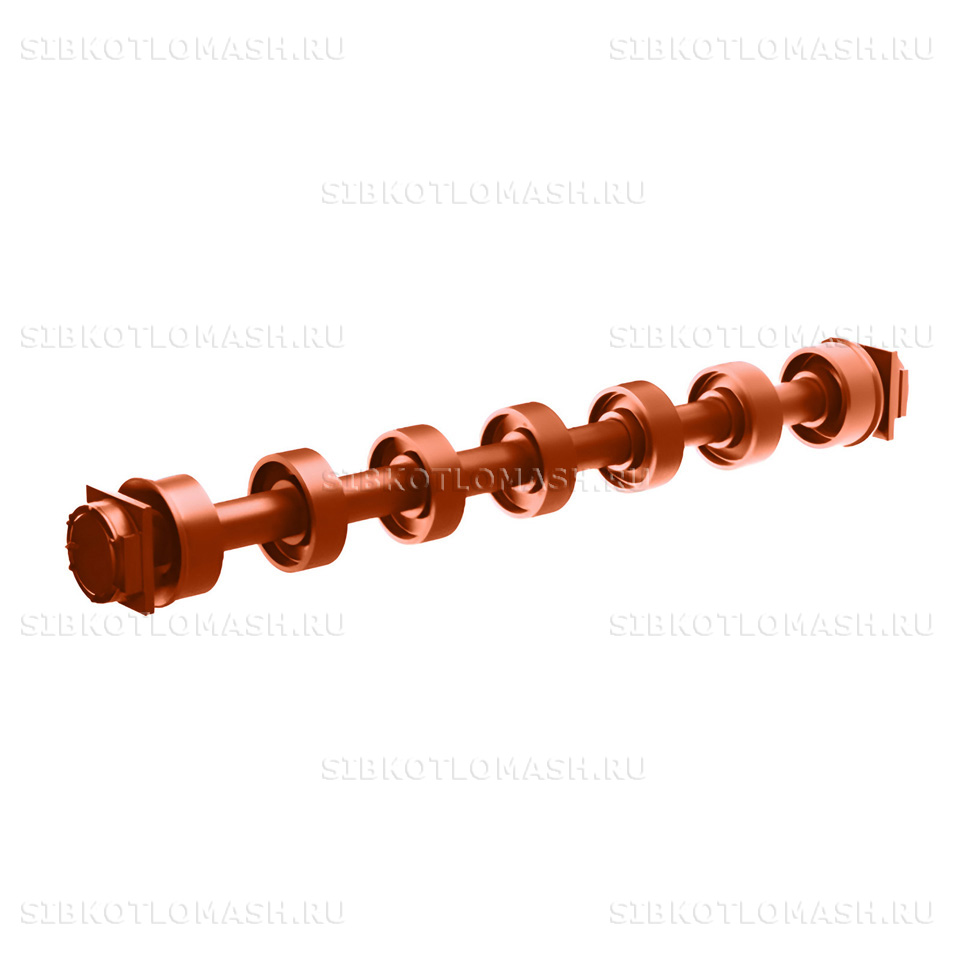

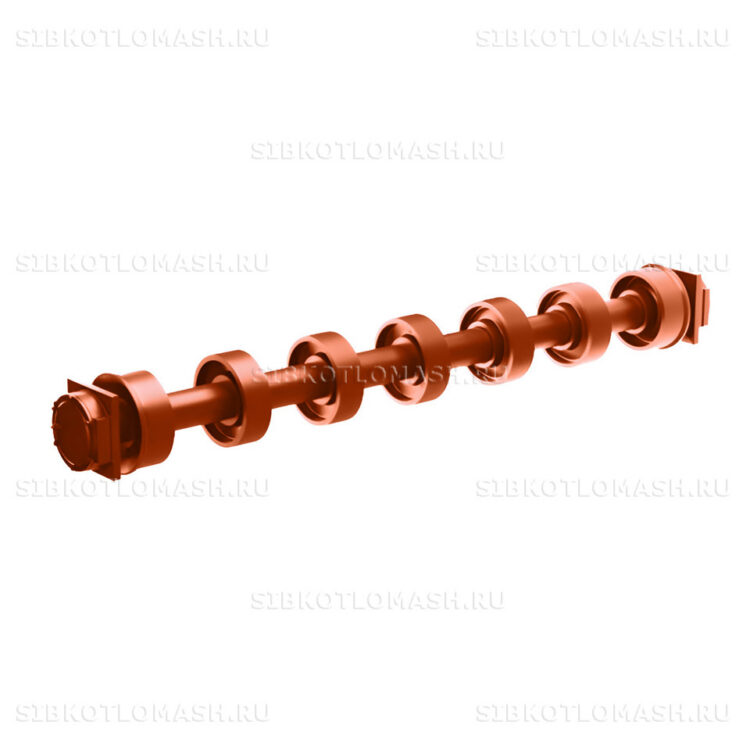

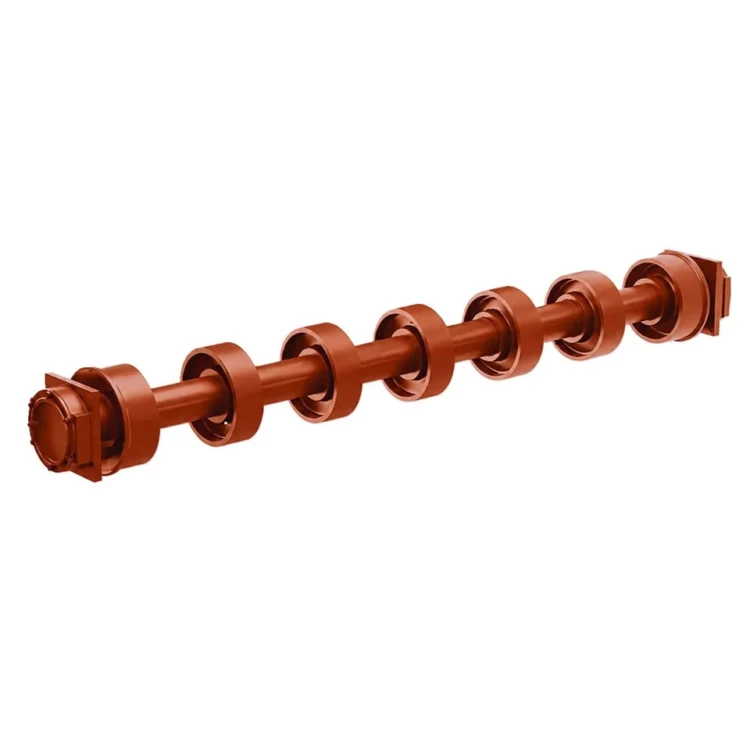

Вал задний топки ТЛЗМ-2,7 Т328.01.02.00.000СБ — сборочный узел натяжной части цепной решётки крупных топок с лентой-забрасывателем серии ТЛЗМ-2-2,7 производства КЗ «Сибкотломаш» г. Бийск. Вал задний топки ТЛЗМ-2,7 объединяет стальной вал увеличенной длины, натяжные шкивы и крепёж в единый сборочный узел для топок промышленных паровых котлов производительностью 10-25 тонн пара в час.

Вал задний топки ТЛЗМ-2,7: назначение и применяемость

Вал задний топки ТЛЗМ-2,7 Т328.01.02.00.000СБ (по альтернативной заводской нумерации 00.9459.014) применяется в составе механических топок ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0 — крупных типоразмеров с активной шириной решётки 2,7 метра. Это узел натяжной части цепной решётки: на задний вал устанавливаются натяжные шкивы и направляющие диски, поддерживающие удлинённое колосниковое полотно и возвращающие его на приводной передний вал.

Вал задний топки ТЛЗМ-2,7 рассчитан на повышенные циклические нагрузки от веса полотна шириной 2,7 м с топливом — это требует увеличенного диаметра шеек, удлинённой средней части и усиленных подшипниковых опор. Конструктивно вал выполнен сплошным цилиндрическим прокатом с механической обработкой посадочных поясков под шкивы, что обеспечивает высокую жёсткость на изгиб и сопротивление крутящему моменту при работе крупного полотна. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при капитальных ремонтах паровых котлов КЕ-10-14С с топкой ТЛЗМ-2,7/3,0, а также при модернизации крупных промышленных и районных котельных, эксплуатирующих топочные устройства серии 2,7-метровых. Замена вала проводится при выявлении изгиба, выработки посадочных поверхностей или износа шеек под подшипники свыше допустимых значений.

Вал задний топки ТЛЗМ-2,7: материалы и изготовление

Вал задний топки ТЛЗМ-2,7 Т328.01.02.00.000СБ изготавливается из конструкционной легированной стали 40Х по ГОСТ 4543-71. Сталь 40Х выбрана благодаря повышенной прочности на изгиб и кручение, что соответствует условиям работы вала под значительными циклическими нагрузками от удлинённого полотна цепной решётки крупных котельных топок. Хромирование стали улучшает прокаливаемость и сопротивление поверхностной выкрашиваемости в зоне посадки шкивов.

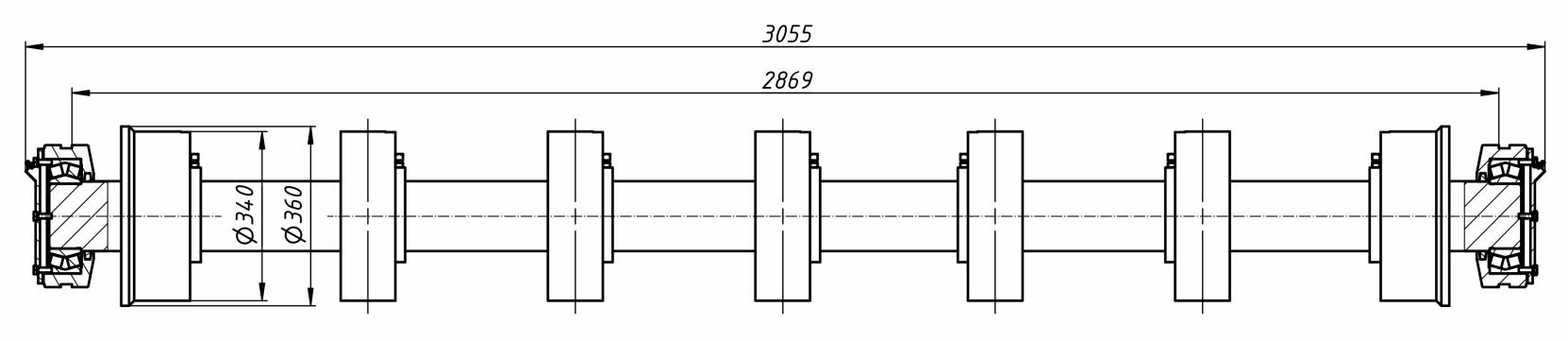

Общая длина вала по габаритным размерам составляет 3146 миллиметров, общая масса собранного узла 708 килограммов. Увеличенные размеры относительно вала для ТЛЗМ-1,87 обусловлены большей шириной полотна — 2,7 м против 1,87 м. На вал устанавливаются 5 натяжных шкивов по чертежу Т91.04.002, направляющие диски, торцевые уплотнения и крепёжные элементы для подшипниковых опор. Диаметр шеек и посадочных поясков выполняется по чертежу Т328.01.02.00.000 утверждённой конструкторской документации.

Технологический процесс изготовления включает поковку или прокат заготовки из стали 40Х увеличенной длины, термическую обработку для нормализации структуры и получения требуемой твёрдости, последующую механическую обработку посадочных поверхностей под шкивы и шейки под подшипники. Каждый вал проходит размерный контроль по чертежу и проверку биения шеек с особым вниманием к шейкам средней части, испытывающим максимальный изгибающий момент.

Расчётный срок службы вала при штатном режиме эксплуатации составляет не менее 50 000 моточасов работы топки. Для крупных промышленных котельных с повышенной нагрузкой и сжиганием высокозольных бурых углей рекомендуется регулярная проверка биения вала и при необходимости его замена в плановом порядке для предотвращения внеплановых остановок котла.

Вал задний топки ТЛЗМ-2,7: совместимое оборудование

Вал задний топки ТЛЗМ-2,7 Т328.01.02.00.000СБ устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-2,7-3,0 — основная применяемость по серии
• Топка ТЛЗМ-2-2,7-4,0 — применяемость с удлинённым полотном
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0
• Паровой котел КЕ-25-14С(ТЧЗМ) — возможна установка топки ТЛЗМ-2,7/4,0 при модернизации

Вал задний полностью взаимозаменяем с оригинальными узлами по чертежу Т328.01.02.00.000СБ (или 00.9459.014 в БиКЗ-нумерации) при соблюдении посадочных размеров под шкивы и шейки под подшипники. При оформлении заказа укажите типоразмер топки и комплектность поставки — отдельно вал без шкивов либо узел в полной сборке СБ с боковыми шкивами и крепежом.

Вал задний топки ТЛЗМ-2,7: заказ и доставка

Вал задний топки ТЛЗМ-2,7 Т328.01.02.00.000СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 25 до 40 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия — поштучная отгрузка с возможностью комплектации всеми необходимыми крепёжными элементами и боковыми шкивами Т328.01.02.00.002.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянная обрешётка или транспортная рама с фиксацией шеек вала под подшипники для предотвращения деформации удлинённой средней части и повреждения посадочных поверхностей при многоступенчатой перевалке. Учитывая массу около 700 кг и длину более 3 метров, отгрузка возможна фурой грузоподъёмностью от 5 тонн или железнодорожным контейнером.

При оформлении заказа укажите номер чертежа Т328.01.02.00.000СБ, типоразмер топки и комплектность поставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества, сертификатом соответствия и протоколом размерного контроля.
