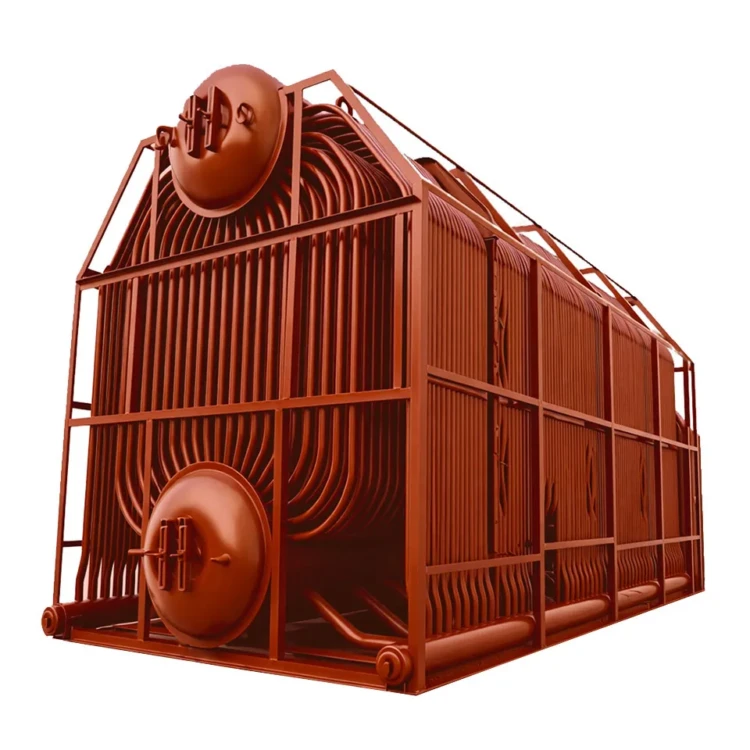

Паровой котел КЕ-10-14С(ТЛЗМ)

Паровой котел КЕ-10-14С(ТЛЗМ) — двухбарабанный вертикально-водотрубный котёл с естественной циркуляцией, предназначенный для выработки насыщенного или перегретого пара давлением 1,4 МПа. Оборудование применяется для технологических и отопительных нужд промышленных предприятий и котельных. Производство — КЗ «Сибкотломаш», г. Бийск.

Паропроизводительность котла составляет 10 т/ч, рабочее давление — 1,4 МПа (14 кгс/см²), температура насыщенного пара — 194 °C. Котёл оснащён топкой типа ТЛЗМ с пневмомеханическим забрасывателем и ленточной колосниковой решёткой обратного хода. В качестве топлива используются каменные и бурые угли, а также фрезерный торф. Расчётный КПД — 82–86 %. Испарительная поверхность нагрева — 197 м². Габаритные размеры (ДхШхВ) — 7400×4400×5200 мм.

Технические характеристики Паровой котел КЕ-10-14С(ТЛЗМ)

Паровой котел КЕ-10-14С(ТЛЗМ) относится к серии КЕ — одной из наиболее распространённых серий паровых котлов в промышленной теплоэнергетике России. Индекс «10» обозначает паропроизводительность 10 т/ч, «14» — рабочее давление 14 кгс/см² (1,4 МПа), а литера «С» указывает на модификацию для работы на твёрдом топливе.

Топочное устройство ТЛЗМ обеспечивает механизированную подачу топлива и непрерывное удаление шлака, что делает котёл пригодным для длительной эксплуатации без остановов. Температура питательной воды на входе — 100 °C. Котёл вырабатывает насыщенный пар с температурой 194 °C, который направляется потребителю для технологических процессов или отопления.

Модель рассчитана на сжигание широкого спектра твёрдых топлив: каменных и бурых углей различных марок, а также фрезерного торфа. Это позволяет адаптировать работу котельной к доступной топливной базе региона.

Конструкция и принцип работы Паровой котел КЕ-10-14С(ТЛЗМ)

Паровой котел КЕ-10-14С(ТЛЗМ) выполнен по двухбарабанной вертикально-водотрубной схеме с естественной циркуляцией. Верхний и нижний барабаны соединены пучком кипятильных труб, по которым циркулирует пароводяная смесь. Топочная камера экранирована трубами, образующими боковые, фронтовой и задний экраны. За топкой расположен конвективный пучок, отделённый от топочного пространства шамотной перегородкой.

Принцип работы котла следующий. Топливо подаётся на ленточную колосниковую решётку обратного хода пневмомеханическим забрасывателем. Горение происходит в слое на решётке и в надслоевом пространстве. Продукты сгорания проходят через топочную камеру, омывают экранные трубы, передавая им радиационное тепло. Далее дымовые газы поступают в конвективный пучок, где отдают оставшееся тепло питательной воде и образующемуся пару.

Насыщенный пар собирается в верхнем барабане котла, проходит через сепарационные устройства и отводится потребителю. Решётка обратного хода обеспечивает равномерное распределение топлива по площади колосникового полотна и автоматическое удаление шлака в шлаковый бункер.

Преимущества Паровой котел КЕ-10-14С(ТЛЗМ)

• Высокий КПД — 82–86 % достигается за счёт развитой испарительной поверхности нагрева (197 м²) и эффективной схемы газоходов.
• Механизированная топка ТЛЗМ исключает ручной труд при подаче топлива и удалении шлака, снижая эксплуатационные затраты.
• Топливная универсальность — котёл работает на каменных и бурых углях, фрезерном торфе, что обеспечивает независимость от одного поставщика топлива.
• Надёжная естественная циркуляция не требует циркуляционных насосов, упрощая схему котельной и повышая надёжность.
• Паропроизводительность 10 т/ч при давлении 1,4 МПа покрывает потребности средних промышленных и отопительных котельных.
• Серийное производство на КЗ «Сибкотломаш» обеспечивает наличие запасных частей и сервисного обслуживания.
• Компактные габариты (7400×4400×5200 мм) позволяют размещать котёл в существующих зданиях котельных без значительной реконструкции.

Область применения

Паровой котел КЕ-10-14С(ТЛЗМ) применяется в промышленных и отопительных котельных, на предприятиях ЖКХ, производственных объектах с потребностью в технологическом паре. Котёл используется для теплоснабжения жилых и производственных зданий, обеспечения паром технологических линий, сушильных установок и иного оборудования.

Оборудование проектируется и изготавливается в соответствии с требованиями ГОСТ 3619-89 «Котлы паровые стационарные. Типы и основные параметры». Котёл подлежит регистрации в органах Ростехнадзора и эксплуатируется с соблюдением действующих правил промышленной безопасности.

Серия КЕ зарекомендовала себя на объектах теплоэнергетики по всей России. Паровой котел КЕ-10-14С(ТЛЗМ) востребован в регионах с развитой угольной добычей, где твёрдое топливо является наиболее доступным и экономичным энергоносителем.

Комплектация котельной с Паровой котел КЕ-10-14С(ТЛЗМ)

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный (ЭБ, ЭП) — для подогрева питательной воды уходящими дымовыми газами и повышения КПД котельной установки
• Дутьевой вентилятор (ВДН) — для подачи воздуха в топочную камеру
• Дымосос (ДН) — для создания разрежения в газоходах и удаления продуктов сгорания
• Питательный насос — для подачи питательной воды в котёл
• Деаэратор — для удаления растворённых газов из питательной воды
• Водоподготовительная установка (ВПУ) — для химической очистки воды и предотвращения накипеобразования
• Золоуловитель (циклон, батарейный) — для очистки дымовых газов от золовых частиц
• Система шлако- и золоудаления — для механизированного удаления твёрдых отходов сгорания

Подобрать вспомогательное котельное оборудование можно в соответствующем разделе каталога. Состав и стоимость комплектации уточняйте при оформлении заказа.
