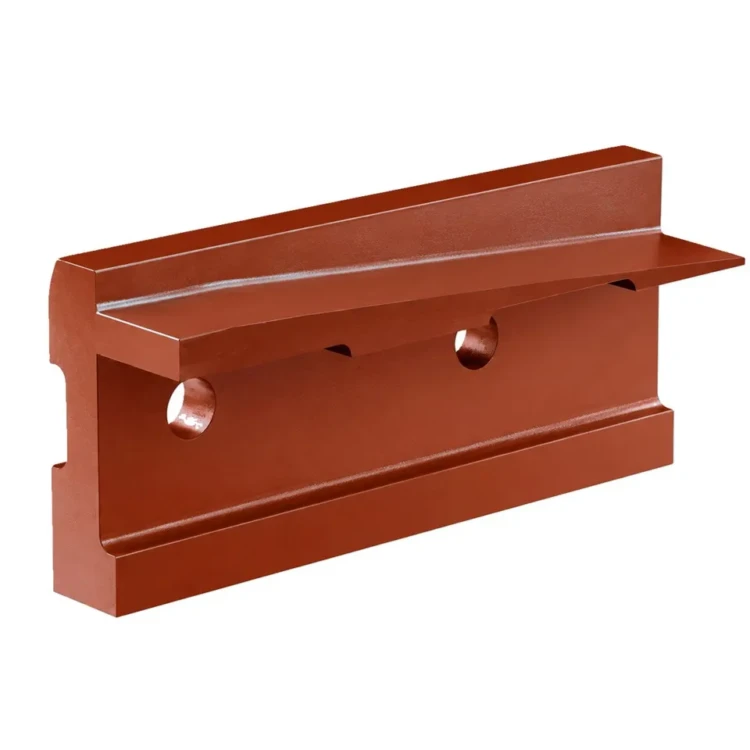

Уплотнение переднее правое. Т24.01.205

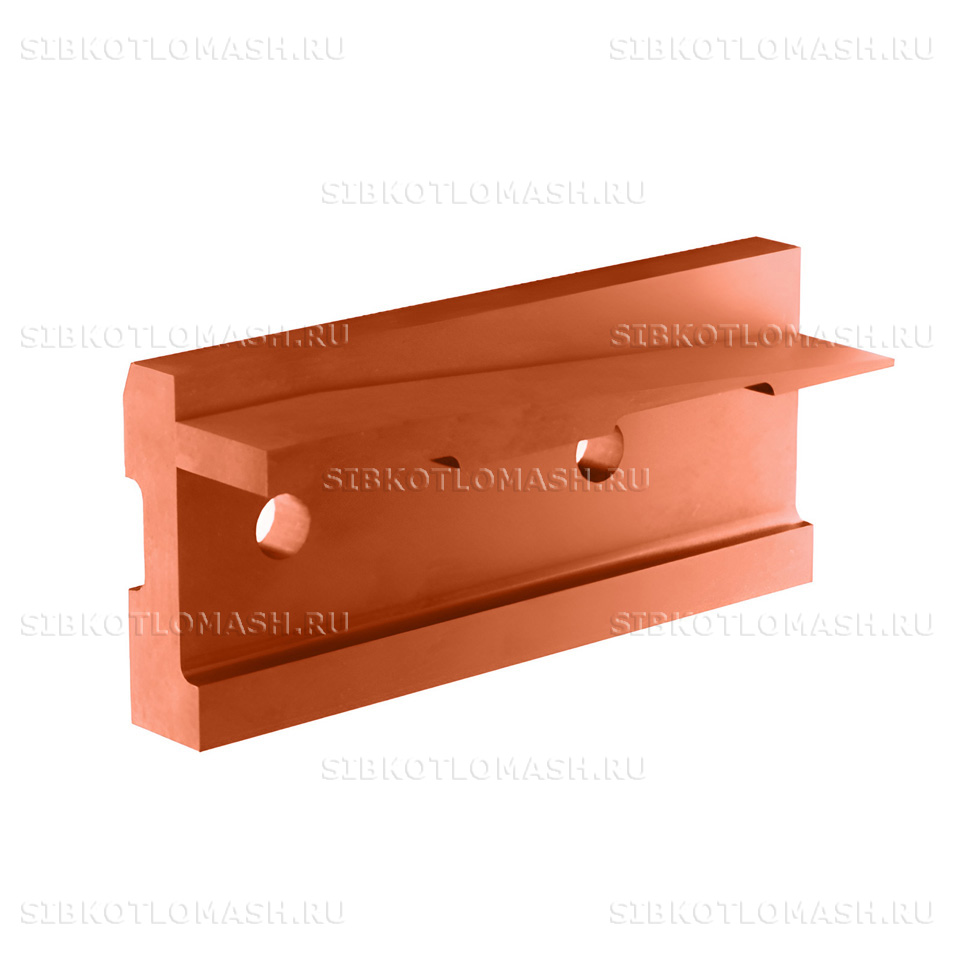

Уплотнение переднее правое топки ТЛЗМ Т24.01.205 — литая чугунная деталь уплотнения переднего вала топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Уплотнение переднее правое топки ТЛЗМ устанавливается с правой стороны переднего приводного вала и герметизирует зазор между корпусом топки и выходом вала из подшипниковых опор.

Уплотнение переднее правое топки ТЛЗМ: назначение и применяемость

Уплотнение переднее правое топки ТЛЗМ Т24.01.205 применяется в составе механических топок серии ТЛЗМ всех типоразмеров — ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0. Деталь работает в паре с уплотнением передним левым Т24.01.129 и обеспечивает герметизацию правой стороны переднего приводного вала. Совместная работа левого и правого уплотнений предотвращает присосы холодного воздуха и проскок продуктов сгорания через зазоры подшипниковых корпусов.

Уплотнение переднее правое работает в условиях повышенных температур передней зоны топки, постоянных вибраций от движущегося полотна и абразивного воздействия золовой пыли. Правое исполнение зеркально-симметрично левому и отличается ориентацией уплотнительной кромки и расположением крепёжных отверстий в зависимости от стороны установки. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при плановых ремонтах паровых котлов КЕ-4-14С, КЕ-6,5-14С и КЕ-10-14С с топкой ТЛЗМ, а также при модернизации тепловых котельных. Замена уплотнения проводится при выявлении прогара, износа уплотнительной кромки или потери герметичности соединения с корпусом топки.

Уплотнение переднее правое топки ТЛЗМ: материалы и изготовление

Уплотнение переднее правое топки ТЛЗМ Т24.01.205 изготавливается из серого чугуна марки СЧ-15 по ГОСТ 1412-85. Серый чугун обеспечивает достаточную прочность при умеренной массе детали, хорошие литейные свойства для воспроизведения сложной геометрии уплотнительных кромок и достаточную стойкость к окислению при рабочих температурах передней зоны топки.

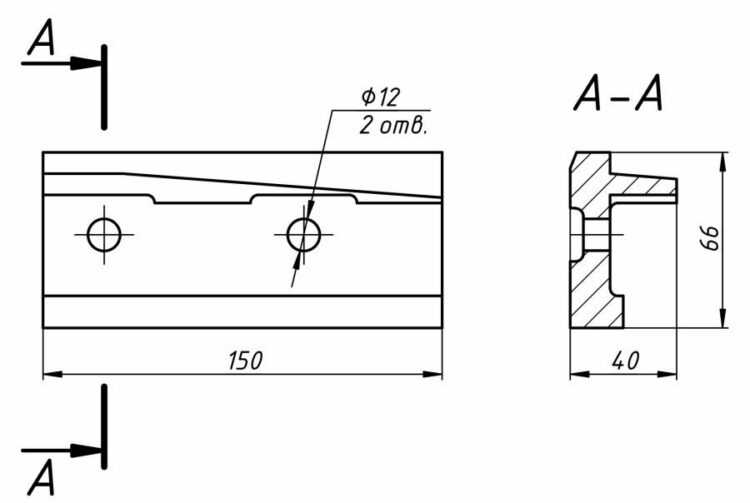

Длина уплотнения составляет 171 миллиметр, общая масса детали 1,5 килограмма — параметры идентичны парному левому исполнению Т24.01.129. Прямоугольная конфигурация с уплотнительной кромкой и крепёжными приливами выполняется по чертежу Т24.01.205 утверждённой конструкторской документации с зеркальным расположением уплотнительной поверхности относительно левого исполнения.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с модельной оснасткой правого исполнения, обеспечивающей точное воспроизведение зеркальной геометрии уплотнительной кромки. После литья проводится механическая обработка крепёжных отверстий и шлифовка контактной плоскости уплотнения. Каждая партия проходит визуальный контроль отливки на отсутствие литейных дефектов и размерный контроль по чертежу.

Расчётный срок службы уплотнения составляет не менее 25 000 моточасов работы топки. При повышенной запылённости и сжигании высокозольных топлив фактический ресурс снижается за счёт абразивного износа уплотнительной кромки, поэтому при капитальном ремонте топки рекомендуется одновременная замена левого Т24.01.129 и правого Т24.01.205 уплотнений переднего вала.

Уплотнение переднее правое топки ТЛЗМ: совместимое оборудование

Уплотнение переднее правое топки ТЛЗМ Т24.01.205 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — комплектация переднего вала
• Топка ТЛЗМ-2-1,87-2,4 — комплектация переднего вала
• Топка ТЛЗМ-2-2,7-3,0 — комплектация переднего вала
• Топка ТЛЗМ-2-2,7-4,0 — комплектация переднего вала
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0

Уплотнение полностью взаимозаменяемо с оригинальными деталями по чертежу Т24.01.205. Парная деталь — уплотнение переднее левое Т24.01.129. При оформлении заказа рекомендуется одновременная заявка на левое и правое уплотнения комплектом для равномерного износа уплотнительной зоны переднего вала.

Уплотнение переднее правое топки ТЛЗМ: заказ и доставка

Уплотнение переднее правое топки ТЛЗМ Т24.01.205 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для замены отдельной детали и комплектами при капитальном ремонте топки.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка по 5-10 штук с обвязкой стальной лентой, что предотвращает повреждение литой уплотнительной кромки. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с другими деталями переднего вала топки.

При оформлении заказа укажите номер чертежа Т24.01.205, типоразмер топки и количество штук. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
