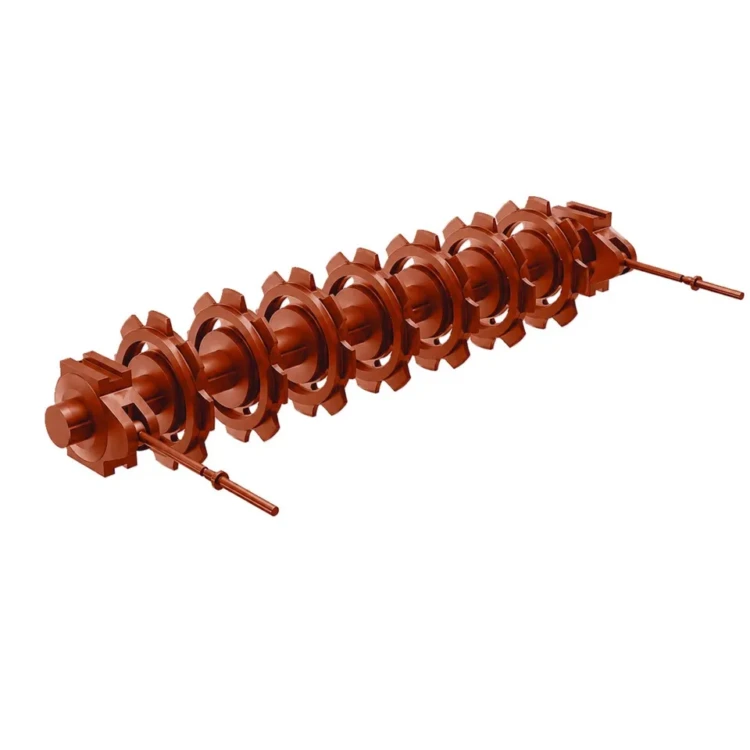

Вал передний ТЛЗМ-2,7. Т192.02.000-02СБ

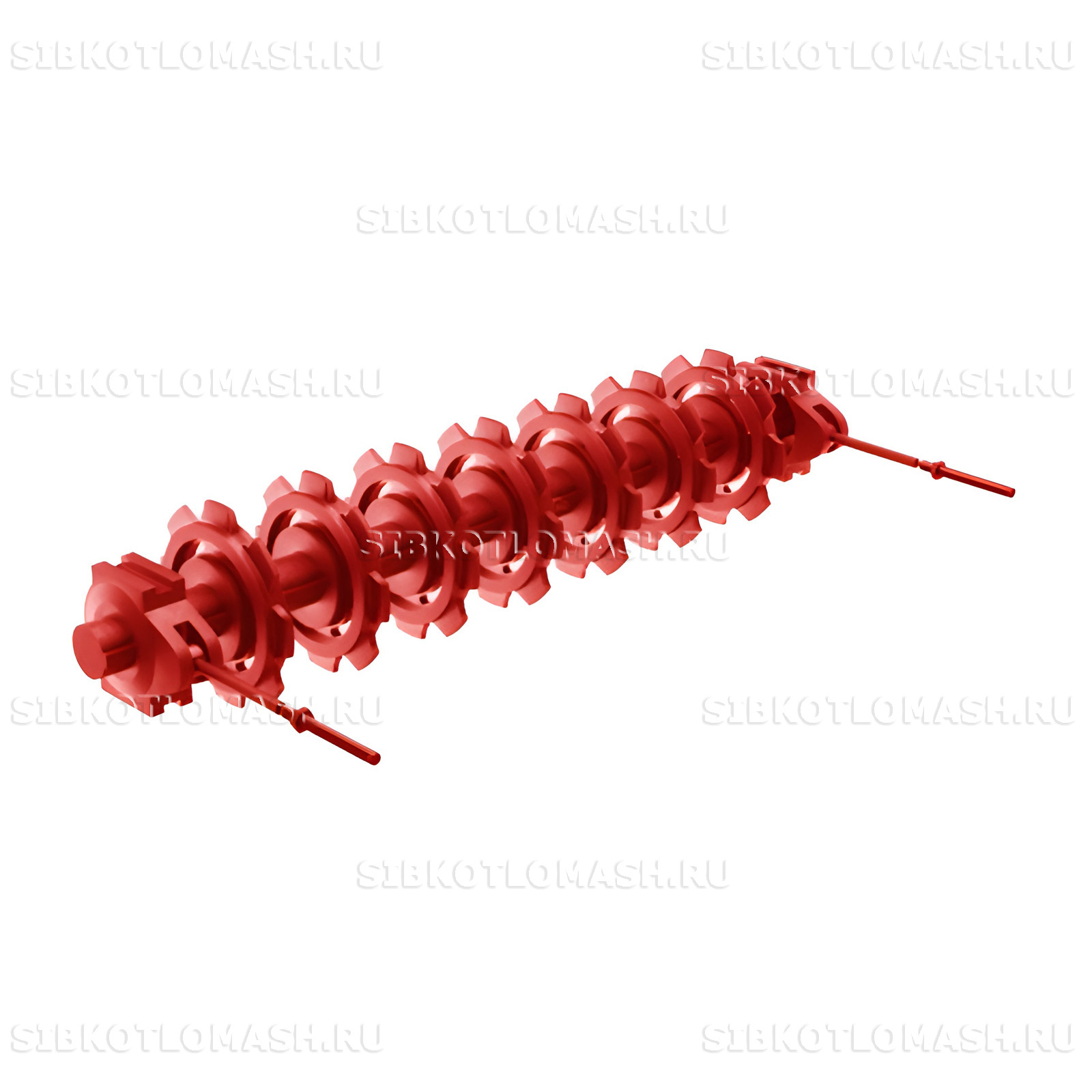

Вал передний топки ТЛЗМ-2,7 Т192.02.000-02СБ — приводной сборочный узел цепной решётки крупных топок с лентой-забрасывателем серии ТЛЗМ-2-2,7 производства КЗ «Сибкотломаш» г. Бийск. Вал передний топки ТЛЗМ-2,7 передаёт крутящий момент от приводов типа ПТБ-1200 или РГП-1 через муфтовое соединение на удлинённое колосниковое полотно крупных промышленных котлов.

Вал передний топки ТЛЗМ-2,7: назначение и применяемость

Вал передний топки ТЛЗМ-2,7 Т192.02.000-02СБ (по альтернативной заводской нумерации 00.8091.001) применяется в составе механических топок ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0 — крупных типоразмеров с активной шириной решётки 2,7 метра. Это приводной узел цепной решётки: на передний вал устанавливаются приводные звёздочки, боковые шкивы, приводная полумуфта и крепёжные элементы для подшипниковых опор. Через муфтовое соединение вал получает крутящий момент от приводов типа ПТБ-1200 или РГП-1 и передаёт движение полотну колосниковому.

Вал передний топки ТЛЗМ-2,7 рассчитан на повышенные циклические нагрузки от веса полотна шириной 2,7 м с топливом и значительный крутящий момент от привода. Геометрия посадочных поверхностей под звёздочки и шейки под подшипники выполнена с учётом увеличенных нагрузок относительно вала ТЛЗМ-1,87. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при капитальных ремонтах паровых котлов КЕ-10-14С с топкой ТЛЗМ-2,7/3,0, а также при модернизации крупных промышленных и районных котельных, эксплуатирующих топочные устройства серии 2,7-метровых. Замена переднего вала проводится при выявлении изгиба, выработки посадочных поверхностей под звёздочки или износа шеек под подшипники свыше допустимых значений.

Вал передний топки ТЛЗМ-2,7: материалы и изготовление

Вал передний топки ТЛЗМ-2,7 Т192.02.000-02СБ изготавливается из стали 40Х по ГОСТ 4543-71. Конструкционная легированная хромом сталь обеспечивает повышенную прочность на изгиб и кручение, что соответствует условиям работы вала под максимальными нагрузками передачи крутящего момента от приводов ПТБ-1200 или РГП-1. Термическая обработка и хромирование повышают прокаливаемость и сопротивление выкрашиваемости в зоне посадки приводных звёздочек.

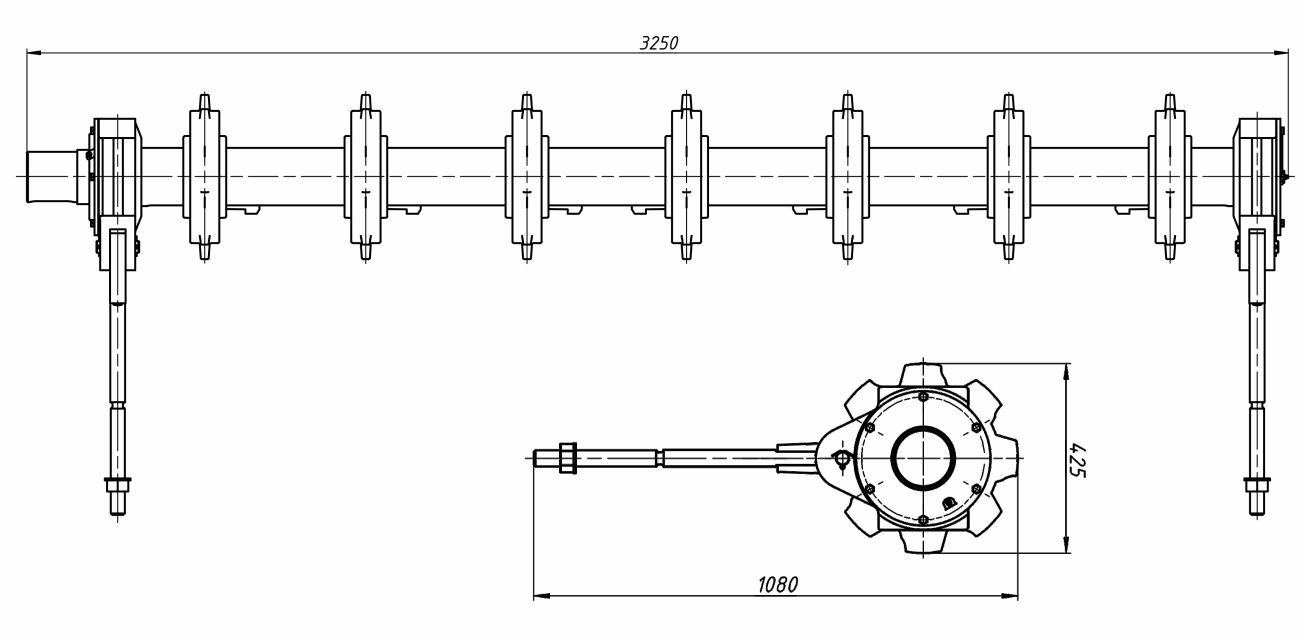

Общая масса собранного узла составляет 742 килограмма и включает стальной вал увеличенной длины, две приводные звёздочки, пять боковых шкивов или направляющих дисков, приводную полумуфту, крепёж и торцевые уплотнения. Длина вала соответствует ширине удлинённого полотна колосникового топок ТЛЗМ-2,7 — около 3146 миллиметров с учётом подшипниковых опор и выступа под полумуфту. Диаметр шеек и посадочных поясков выполняется по чертежу Т192.02.000-02 утверждённой конструкторской документации.

Технологический процесс изготовления включает поковку или прокат заготовки из стали 40Х увеличенной длины, термическую обработку для нормализации структуры, последующую механическую обработку посадочных поверхностей под звёздочки, шкивы, подшипники и полумуфту. Каждый вал проходит размерный контроль по чертежу и проверку биения с особым вниманием к шейкам средней части, испытывающим максимальный изгибающий момент при работе с удлинённым полотном.

Расчётный срок службы переднего вала составляет не менее 50 000 моточасов работы топки. Для крупных промышленных котельных с повышенной нагрузкой и сжиганием высокозольных бурых углей рекомендуется регулярная проверка биения вала, состояния полумуфты и приводных звёздочек, при необходимости — замена в плановом порядке для предотвращения внеплановых остановок котла.

Вал передний топки ТЛЗМ-2,7: совместимое оборудование

Вал передний топки ТЛЗМ-2,7 Т192.02.000-02СБ устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-2,7-3,0 — основная применяемость по серии
• Топка ТЛЗМ-2-2,7-4,0 — применяемость с удлинённым полотном
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0
• Паровой котел КЕ-25-14С(ТЧЗМ) — возможна установка топки ТЛЗМ-2,7/4,0 при модернизации

Вал передний полностью взаимозаменяем с оригинальными узлами по чертежу Т192.02.000-02СБ (или 00.8091.001 в БиКЗ-нумерации) при соблюдении посадочных размеров под звёздочки, шкивы и полумуфту привода. При оформлении заказа укажите типоразмер топки, тип установленного привода (ПТБ-1200 или РГП-1) и комплектность поставки.

Вал передний топки ТЛЗМ-2,7: заказ и доставка

Вал передний топки ТЛЗМ-2,7 Т192.02.000-02СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 25 до 40 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия — поштучная отгрузка с возможностью комплектации звёздочками, шкивами и полумуфтой под конкретный тип привода котельной.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянная обрешётка или транспортная рама с фиксацией шеек вала и посадочных поверхностей звёздочек для предотвращения деформации удлинённой средней части. Учитывая массу около 740 кг и длину более 3 метров, отгрузка возможна фурой грузоподъёмностью от 5 тонн или железнодорожным контейнером.

При оформлении заказа укажите номер чертежа Т192.02.000-02СБ, типоразмер топки и комплектность поставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества, сертификатом соответствия и протоколом размерного контроля.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
