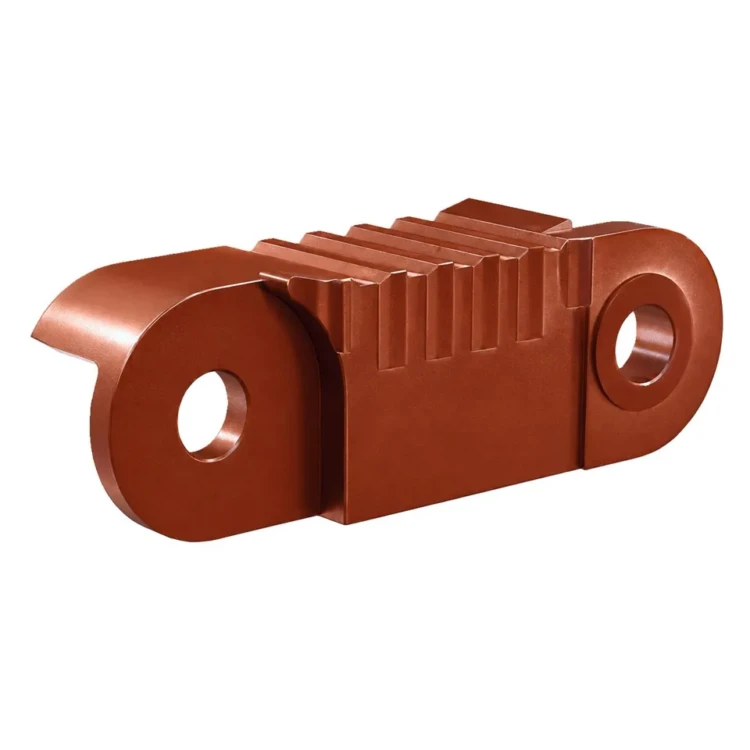

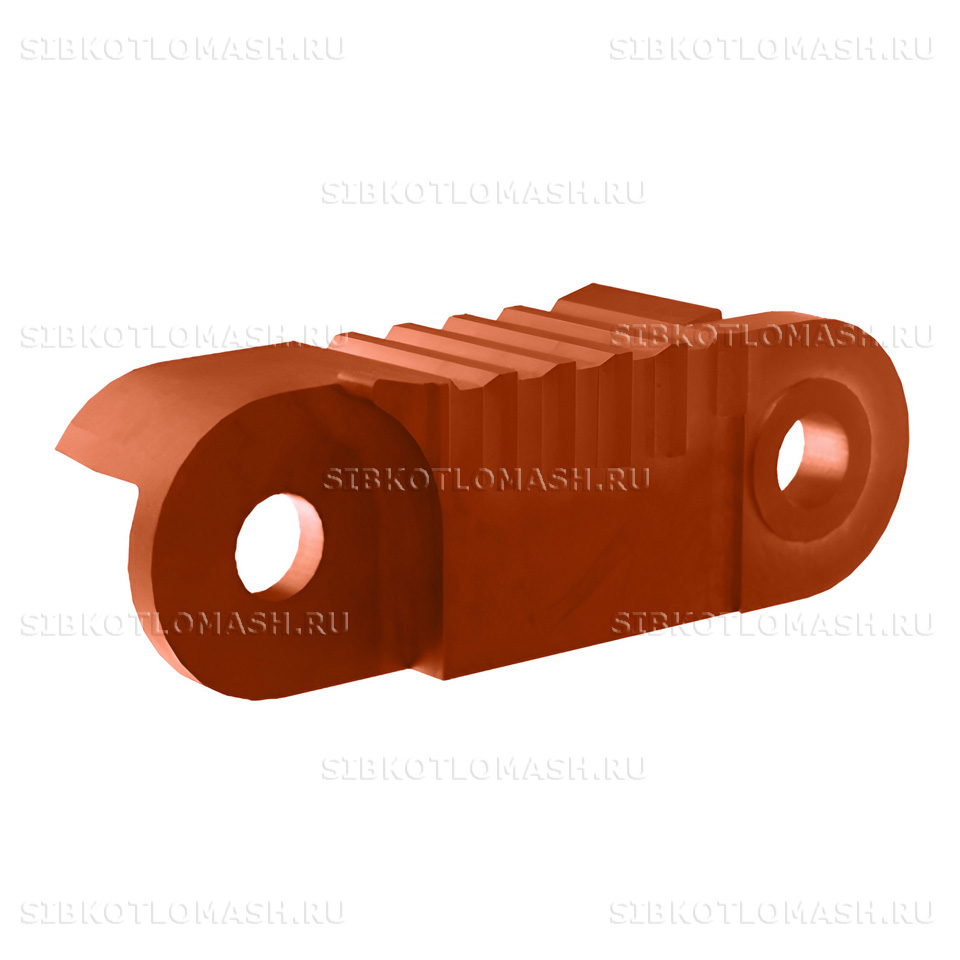

Колосник крайний левый. Т328.01.03.00.001; 00.1603.036

Колосник крайний левый Т328.01.03.00.001 — боковое уплотнительное звено колосникового полотна топок с лентой-забрасывателем серии ТЛЗМ-2,7 производства КЗ «Сибкотломаш» г. Бийск. Колосник крайний левый устанавливается на левой кромке цепной решётки и обеспечивает уплотнение зазора между полотном и боковой стенкой топочной камеры.

Колосник крайний левый: назначение и применяемость

Колосник крайний левый Т328.01.03.00.001 (по альтернативной заводской нумерации 00.1603.036) применяется в составе механических топок ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0 — типоразмеров с активной шириной решётки 2,7 метра. Это уплотнительное звено левого борта полотна, на которое возложена задача предотвращения проскока топлива и присоса холодного воздуха в зону между полотном и боковой обмуровкой топки.

В одном колосниковом полотне топки ТЛЗМ-2-2,7 устанавливается линейка крайних левых колосников по всей длине рабочей решётки — от приводного вала до натяжного. Количество звеньев определяется длиной полотна: для ТЛЗМ-2-2,7/3,0 — около 18 штук, для ТЛЗМ-2-2,7/4,0 — около 24 штук. Деталь работает в особо тяжёлых условиях: на левую кромку полотна приходится дополнительное температурное напряжение от близости к боковой обмуровке и абразивный износ от продуктов сгорания, контактирующих с уплотнительной поверхностью.

Климатическое исполнение детали — У2 по ГОСТ 15150-69. Колосник крайний левый востребован при плановых ремонтах паровых котлов КЕ-10-14С с топкой ТЛЗМ-2,7/3,0, а также при модернизации крупных котельных, эксплуатирующих топочные устройства серии 2,7-метровых.

Колосник крайний левый: материалы и изготовление

Колосник крайний левый Т328.01.03.00.001 изготавливается из жаростойкого чугуна марки ЧХ1Т. Жаростойкий чугун выбран благодаря повышенной стойкости к окислению при температурах до 700 градусов Цельсия и устойчивости к ударным нагрузкам, возникающим при подаче топлива на полотно цепной решётки. Графитная структура чугуна обеспечивает естественную смазку при контакте звена с соединительным штырём и боковой опорой.

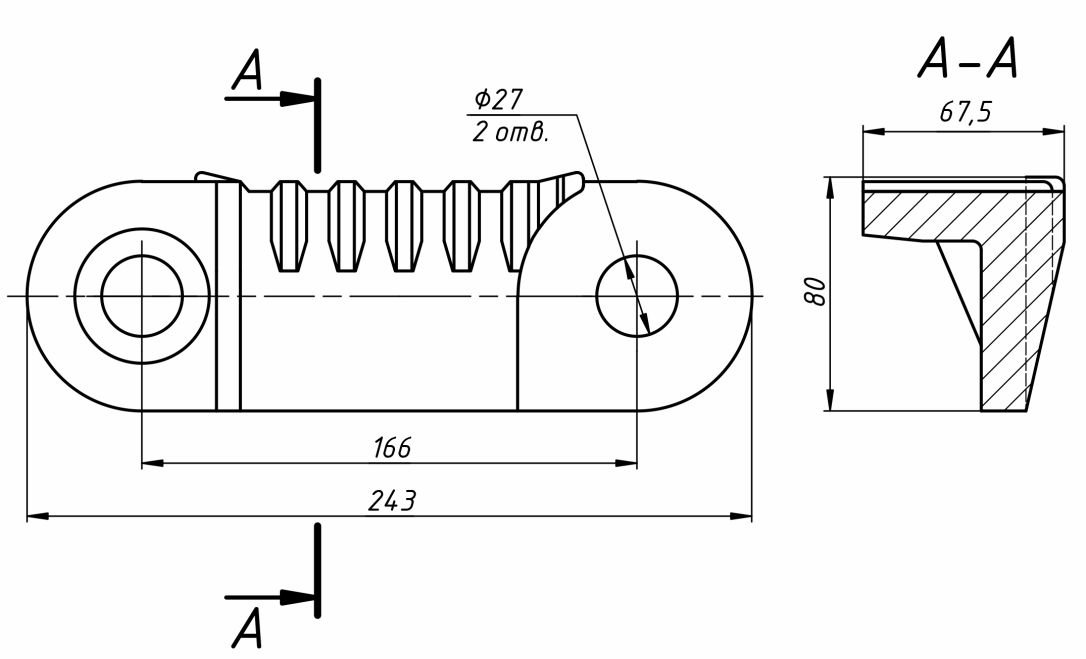

Габаритные размеры колосника составляют 243 миллиметра по длине и 67,5 миллиметра по ширине, общая масса детали 2,6 килограмма. Расширенная ширина 67,5 мм относительно рядового ведомого колосника обусловлена развитой уплотнительной поверхностью, ориентированной на левый борт топки. Высота звена и геометрия рабочей поверхности с воздушными прорезями выполняются по чертежу Т328.01.03.00.001 утверждённой конструкторской документации.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с модельной оснасткой левого исполнения, обеспечивающей точное воспроизведение геометрии уплотнительной поверхности. После литья проводится механическая обработка посадочного отверстия под штырь и шлифовка торцевых уплотнительных кромок. Каждая партия проходит визуальный контроль отливки на отсутствие литейных дефектов и размерный контроль по чертежу.

Колосник крайний левый имеет расчётный ресурс не менее 25 000 моточасов работы топки при сжигании каменного угля с зольностью до 30 процентов. При капитальном ремонте полотна рекомендуется одновременная замена всех крайних колосников левого и правого ряда для сохранения равномерного износа уплотнительной зоны и предотвращения локальных утечек продуктов сгорания.

Колосник крайний левый: совместимое оборудование

Колосник крайний левый Т328.01.03.00.001 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-2,7-3,0 — около 18 крайних левых колосников на полотно
• Топка ТЛЗМ-2-2,7-4,0 — около 24 крайних левых колосника
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0
• Паровой котел КЕ-25-14С(ТЧЗМ) — возможна установка топки ТЛЗМ-2,7/4,0 при модернизации

Колосник крайний левый полностью взаимозаменяем с аналогом по чертежу 00.1603.036 при соблюдении размеров посадочного отверстия и геометрии уплотнительной кромки. При оформлении заказа укажите типоразмер топки и количество звеньев — рекомендуется одновременная заявка на парные правые крайние колосники по чертежу Т328.01.03.00.002.

Колосник крайний левый: заказ и доставка

Колосник крайний левый Т328.01.03.00.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 15 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для частичной замены и комплектами на полное полотно колосниковое.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка по 10-20 штук с обвязкой стальной лентой. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с правыми крайними, ведущими и ведомыми колосниками, штырями и другими запчастями полотна цепной решётки топки.

При оформлении заказа укажите номер чертежа Т328.01.03.00.001 (либо альтернативный 00.1603.036), типоразмер топки, количество штук и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
