Штырь. Т24.03.003; Т68.03.001

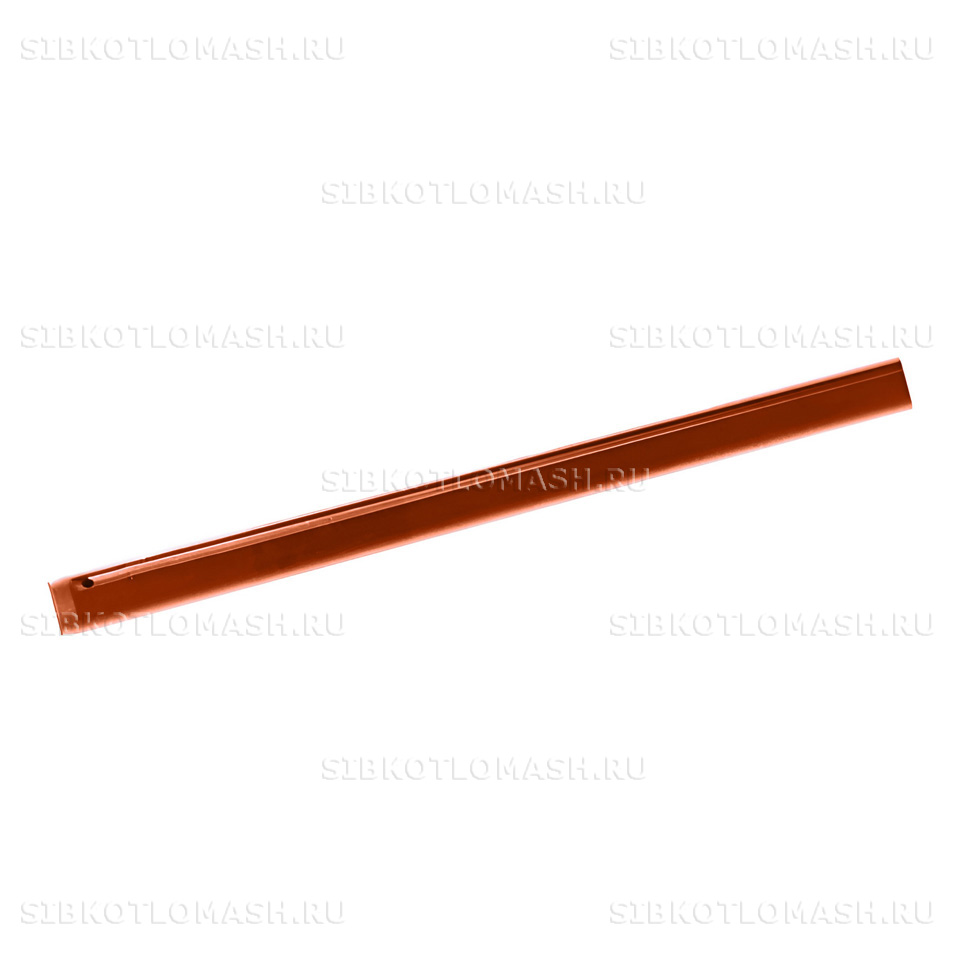

Штырь топки ТЛЗМ Т24.03.003 — соединительный элемент колосникового полотна топки с лентой-забрасывателем ТЛЗМ-2-1,87/2,4 и ТЛЗМ-2-1,87/3,0 производства КЗ «Сибкотломаш» г. Бийск. Штырь топки ТЛЗМ объединяет ведомые, ведущие и крайние чугунные колосники в единую цепную решётку, обеспечивая её непрерывное движение по приводным звёздочкам топочного устройства.

Штырь топки ТЛЗМ: назначение и применяемость

Штырь топки ТЛЗМ Т24.03.003 (по альтернативной нумерации Т68.03.001 или 00.4101.084-01) применяется в составе механической топки ТЛЗМ-2-1,87/2,4 и ТЛЗМ-2-1,87/3,0 для соединения чугунных колосников в полотно. На одно полотно колосниковое в зависимости от ширины топки требуется 38 штук штырей (модель ТЛЗМ-1,87/2,4) или 45 штук (модель ТЛЗМ-1,87/3,0). Штырь проходит сквозь все звенья по ширине решётки и удерживается стопорными элементами, исключая выпадение отдельных колосников при работе топки на номинальной нагрузке.

Штырь топки ТЛЗМ работает в условиях ударных нагрузок, абразивного износа угольной мелочью и термоциклирования при движении решётки от зоны загрузки топлива к зоне выгрузки шлака. Климатическое исполнение детали — У2 по ГОСТ 15150-69, что обеспечивает работоспособность в широком диапазоне температур окружающей среды эксплуатации котельных. Своевременная замена изношенных штырей при капитальном ремонте топки увеличивает межремонтный пробег полотна колосникового и снижает риск аварийных провалов колосников.

Деталь востребована при плановых и аварийных ремонтах паровых котлов КЕ-4-14С и КЕ-6,5-14С с топкой ТЛЗМ, а также водогрейных котлов аналогичного типоразмера. При замене штырей рекомендуется одновременно проводить ревизию износа крайних и ведущих колосников.

Штырь топки ТЛЗМ: материалы и изготовление

Штырь топки ТЛЗМ Т24.03.003 изготавливается из стали конструкционной горячекатаной, что обеспечивает сочетание прочности на срез, износостойкости в зоне контакта с чугунными втулками колосников и сопротивления знакопеременным нагрузкам при перегибе полотна по звёздочкам. Применение стали вместо чугуна для соединительного штыря — обязательное конструктивное решение, поскольку чугун не выдержал бы изгибающих напряжений в зоне набегания на звёздочку.

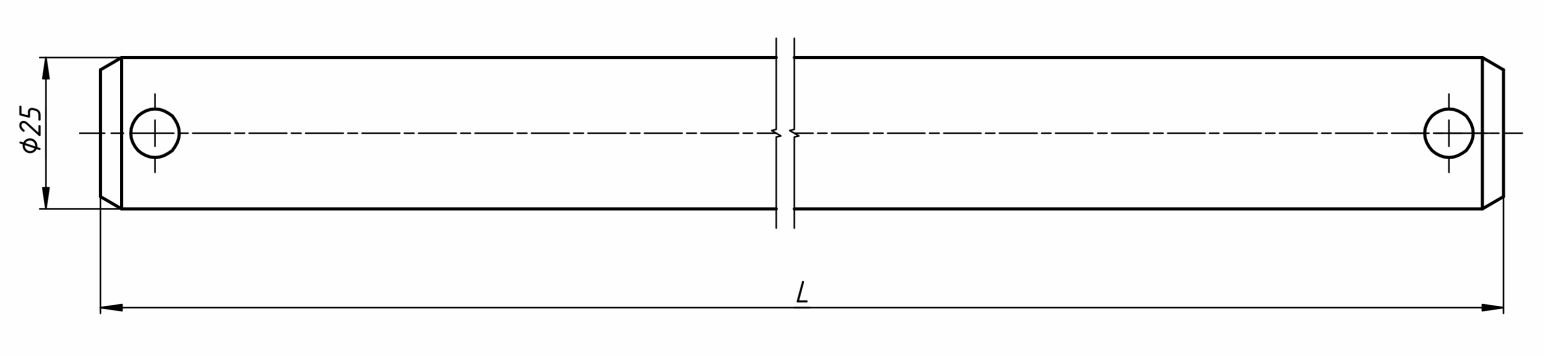

Диаметр штыря составляет 25 миллиметров, длина — 1830 миллиметров, общая масса детали 7,2 килограмма. Длина штыря определяется шириной полотна колосникового топок ТЛЗМ-2-1,87 — активная ширина решётки 1870 мм минус технологические зазоры под стопорные шайбы и упорные кольца. Поверхность штыря проходит механическую обработку для соблюдения посадочного диаметра во втулках колосников.

Технологический процесс включает резку прокатной заготовки на мерные длины, проточку посадочных поверхностей и отрезку фасок под установку стопорных элементов. Каждая партия проходит выходной размерный контроль по чертежу Т24.03.003 утверждённой конструкторской документации.

Расчётный ресурс штыря при работе на каменном угле марки ДКОМ или СШ составляет не менее 25 000 моточасов, что соответствует сроку службы полотна колосникового. При сжигании высокозольных бурых углей и при наличии в топливе металлических включений фактический ресурс снижается на 20-30 процентов, поэтому при приёмке партии новых полотен рекомендуется иметь на складе котельной резервный комплект штырей в количестве не менее одного на каждую установленную топку ТЛЗМ.

Штырь: совместимое оборудование

Штырь Т24.03.003; Т68.03.001 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ТЛЗМ-2-1,87-2,4 — ленточная знакопеременного движения топка с активной площадью решётки 2,4 м
• Топка ТЛЗМ-2-1,87-3,0 — ленточная топка с активной площадью 3,0 м — типоразмер для котлов 4–6,5 т/ч
• Топка ТЛЗМ-2-2,7-3,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 3,0 м
• Топка ТЛЗМ-2-2,7-4,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 4,0 м — для крупных котлов
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч, штатно комплектуется топкой ТЛЗМ для слоевого сжигания угля

Штырь Т24.03.003; Т68.03.001 — типовая деталь колосникового полотна или приводной группы топки ТЛЗМ. Сопутствующие запчасти (звёздочки, полотна колосниковые, шкивы боковые, штыри) — в каталоге запчасти топок ТЛЗМ. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Штырь топки ТЛЗМ: заказ и доставка

Штырь топки ТЛЗМ Т24.03.003 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии на складе — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для замены отдельных штырей и комплектами на полное полотно колосниковое.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка стальной проволокой по 10-20 штук. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с другими запчастями топки.

При оформлении заказа укажите номер чертежа Т24.03.003 (либо альтернативный Т68.03.001), количество штук и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.
