Колосник ведущий левый. Т24.06.003; 00.1603.058

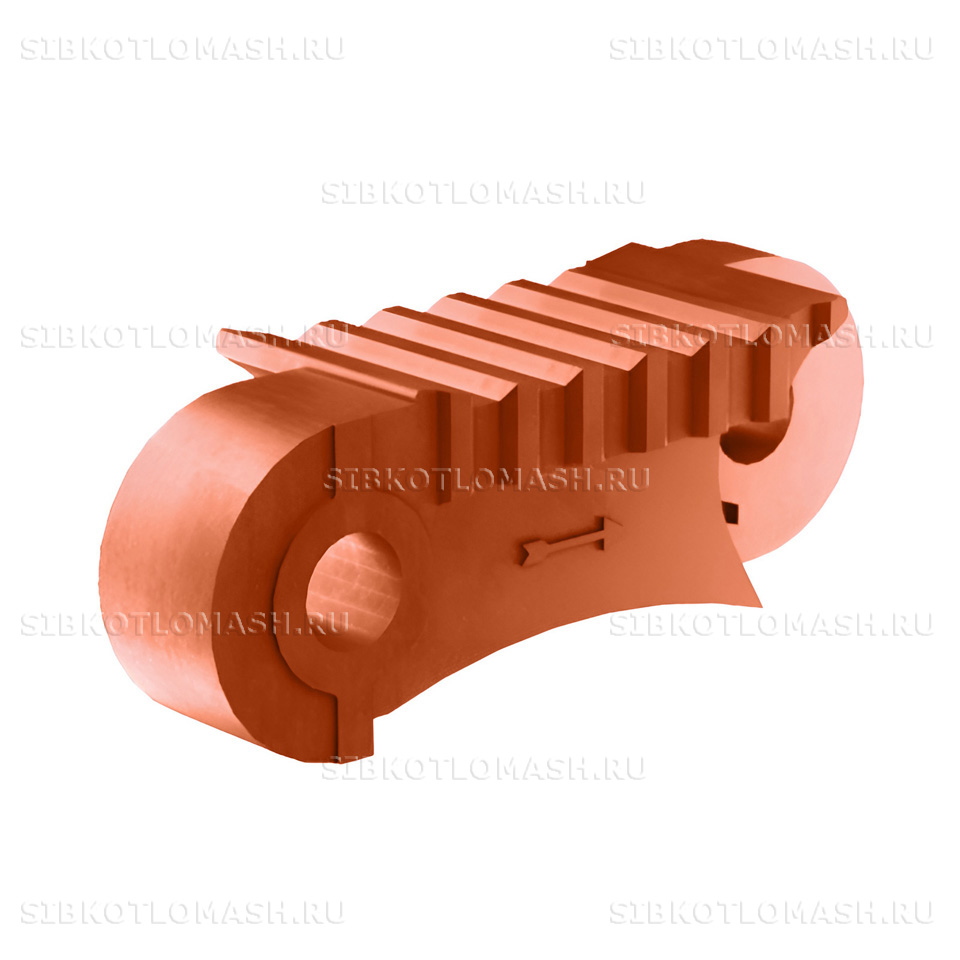

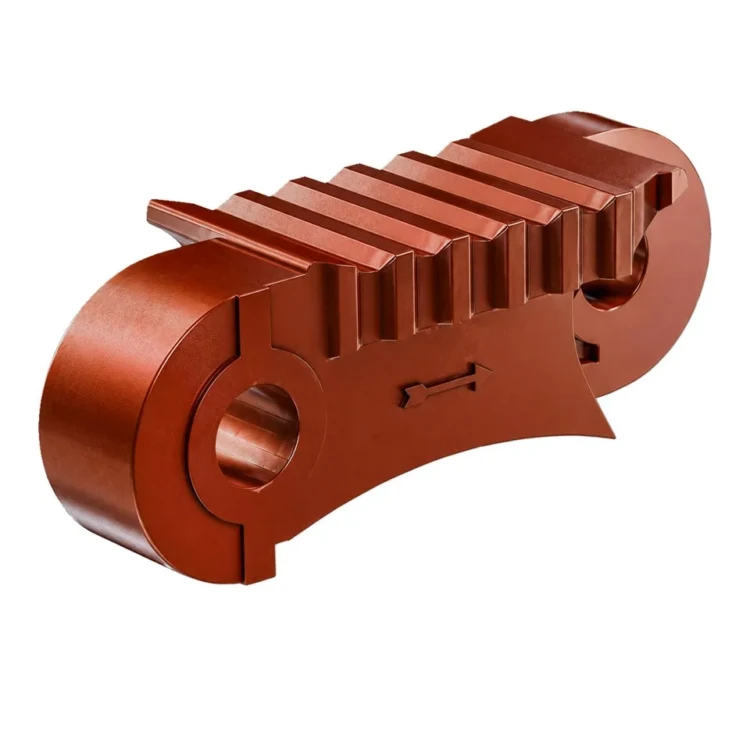

Колосник ведущий левый Т24.06.003 — приводное звено колосникового полотна топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Колосник ведущий левый имеет специальный профиль зацепления с приводной звёздочкой и обеспечивает передачу тягового усилия на цепную решётку при движении полотна от зоны загрузки к зоне выгрузки шлака.

Колосник ведущий левый: назначение и применяемость

Колосник ведущий левый Т24.06.003 (по альтернативной заводской нумерации 00.1603.058) применяется в составе механических топок ТЛЗМ всех типоразмеров — ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0. Это приводное звено левого ряда полотна, на которое передаётся тяговое усилие от приводной звёздочки переднего вала топки. Левое исполнение отличается от правого ориентацией элементов зацепления и торцевой уплотнительной поверхности.

В одном колосниковом полотне ведущие колосники составляют 10-15 процентов от общего числа звеньев и располагаются с заданным шагом по длине полотна для равномерного распределения тягового усилия. Конкретное количество ведущих колосников зависит от типоразмера топки: для ТЛЗМ-2-1,87/3,0 устанавливается около 40 левых ведущих звеньев, для ТЛЗМ-2-2,7/4,0 — около 70 левых ведущих звеньев. Деталь работает в условиях значительных ударных нагрузок при зацеплении со звёздочкой, постоянных температурных воздействий и абразивного износа.

Климатическое исполнение детали — У2 по ГОСТ 15150-69. Колосник ведущий левый востребован при плановых ремонтах паровых котлов КЕ-4-14С, КЕ-6,5-14С и КЕ-10-14С с топкой ТЛЗМ, а также при модернизации топочных устройств этой серии.

Колосник ведущий левый: материалы и изготовление

Колосник ведущий левый Т24.06.003 изготавливается из жаростойкого чугуна марки ЧХ1Т. Жаростойкий чугун выбран благодаря стойкости к окислению при температурах до 700 градусов Цельсия, устойчивости к ударным нагрузкам и удовлетворительным литейным свойствам, позволяющим воспроизводить сложный профиль зацепления со звёздочкой. Графитная структура чугуна обеспечивает естественную смазку при контакте с приводным механизмом топки.

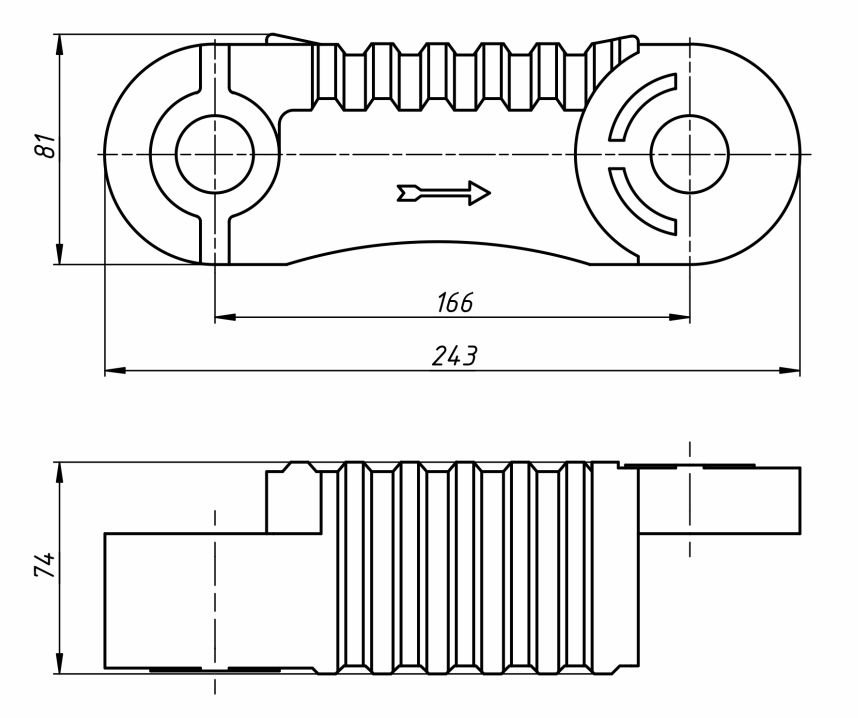

Длина колосника составляет 243 миллиметра, общая масса детали 3,65 килограмма. Масса ведущего колосника превышает массу рядового ведомого звена примерно в 2,4 раза за счёт дополнительного металла в зоне зубчатого зацепления и боковых уплотнительных поверхностей. Ширина, высота и геометрия профиля зубьев выполняются по чертежу Т24.06.003 утверждённой конструкторской документации.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы со специальной модельной оснасткой, обеспечивающей точное воспроизведение профиля зубьев зацепления. После литья проводится механическая обработка посадочного отверстия под штырь и шлифовка торцевых уплотнительных поверхностей. Каждая партия проходит визуальный и размерный контроль по чертежу.

Колосник ведущий левый имеет расчётный ресурс не менее 25 000 моточасов работы топки при сжигании каменного угля с зольностью до 30 процентов. При высокой зольности фактический ресурс снижается за счёт абразивного износа зубьев зацепления, поэтому при капитальном ремонте топки рекомендуется одновременная замена всех ведущих колосников левого и правого ряда для сохранения равномерного износа полотна и приводных звёздочек.

Колосник ведущий левый: совместимое оборудование

Колосник ведущий левый Т24.06.003 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — около 40 левых ведущих колосников на полотно
• Топка ТЛЗМ-2-1,87-2,4 — около 32 левых ведущих колосников
• Топка ТЛЗМ-2-2,7-3,0 — около 55 левых ведущих колосников
• Топка ТЛЗМ-2-2,7-4,0 — около 70 левых ведущих колосников
• Паровой котел КЕ-4-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/2,4
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0

Колосник ведущий левый полностью взаимозаменяем с аналогом по чертежу 00.1603.058 при соблюдении размеров посадочного отверстия и геометрии зубчатого зацепления. При оформлении заказа укажите типоразмер топки и количество звеньев — менеджеры подберут комплект с одновременным учётом потребности в правых ведущих колосниках по чертежу Т24.06.004.

Колосник ведущий левый: заказ и доставка

Колосник ведущий левый Т24.06.003 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для частичной замены и комплектами на полное полотно колосниковое.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка по 10-20 штук с обвязкой стальной лентой. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с правыми ведущими, крайними и ведомыми колосниками, штырями и приводными звёздочками топки.

При оформлении заказа укажите номер чертежа Т24.06.003 (либо альтернативный 00.1603.058), типоразмер топки, количество штук и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
