Колосник ведомый. Т24.06.001; 00.1603.032

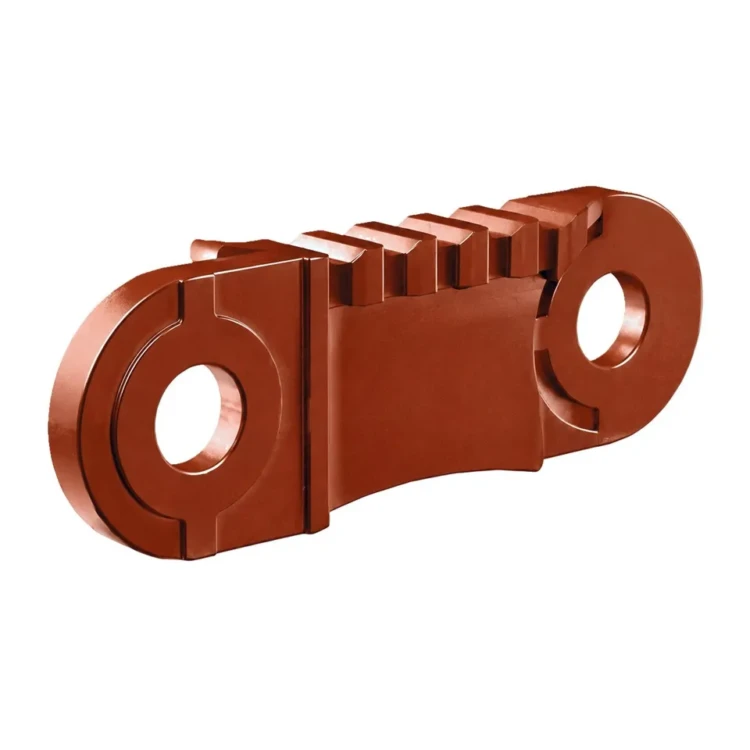

Колосник ведомый Т24.06.001 — рядовое звено колосникового полотна топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Колосник ведомый составляет основной набор звеньев полотна цепной решётки и образует рабочую поверхность для слоевого сжигания твёрдого топлива.

Колосник ведомый: назначение и применяемость

Колосник ведомый Т24.06.001 (по альтернативной заводской нумерации 00.1603.032) применяется в составе механических топок ТЛЗМ всех типоразмеров — ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-2,7/3,0, ТЛЗМ-2-2,7/4,0. Это рядовое звено полотна, на которое приходится основная теплопередача от слоя топлива к решётке и которое формирует геометрию подачи воздуха в зону горения.

В одном колосниковом полотне ведомые колосники составляют наибольшую долю звеньев — до 80-85 процентов от общего числа. Конкретное количество ведомых колосников зависит от ширины и длины полотна: для полотна ТЛЗМ-2-1,87/3,0 их около 380 штук, для полотна ТЛЗМ-2-2,7/4,0 — около 720 штук. Деталь работает в условиях постоянных температурных нагрузок, ударного воздействия кусков топлива при сходе с забрасывателя и абразивного износа золовой пыли. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Колосник ведомый востребован при плановых ремонтах паровых котлов КЕ-4-14С, КЕ-6,5-14С, КЕ-10-14С с топкой ТЛЗМ, а также водогрейных котлов аналогичного типоразмера. Полная замена ведомых колосников проводится при капитальном ремонте полотна, частичная — при выявлении прогара или трещин на отдельных звеньях.

Колосник ведомый: материалы и изготовление

Колосник ведомый Т24.06.001 изготавливается из жаростойкого чугуна марки ЧХ1Т. Жаростойкий чугун ЧХ1Т выбран благодаря стойкости к окислению при температурах до 700 градусов Цельсия, устойчивости к ударным нагрузкам и удовлетворительным литейным свойствам. Графитная структура чугуна обеспечивает естественную смазку при движении звена по соединительному штырю и снижает износ сопрягаемых поверхностей.

Габаритные размеры колосника составляют 243 миллиметра по длине и 32,5 миллиметра по ширине, общая масса детали 1,53 килограмма. Длина 243 мм определяется поперечным размером полотна, ширина 32,5 мм — шагом установки звеньев на штыре. Высота звена и геометрия рабочей поверхности с воздушными прорезями выполняются по чертежу Т24.06.001 утверждённой конструкторской документации.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с последующей механической обработкой посадочного отверстия под штырь и шлифовкой торцевых уплотнительных поверхностей. Каждая партия проходит визуальный контроль отливки на отсутствие литейных дефектов и размерный контроль по чертежу.

Колосник ведомый имеет расчётный ресурс не менее 25 000 моточасов работы топки при сжигании каменного угля марки ДКОМ или СШ с зольностью до 30 процентов. При сжигании высокозольных бурых углей и при наличии в топливе металлических включений фактический ресурс снижается, поэтому при приёмке полотен колосниковых рекомендуется иметь резервный комплект ведомых колосников из расчёта 5-10 процентов от общего количества звеньев на каждую установленную топку.

Колосник ведомый: совместимое оборудование

Колосник ведомый Т24.06.001 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — около 380 ведомых колосников на полотно
• Топка ТЛЗМ-2-1,87-2,4 — около 300 колосников на полотно
• Топка ТЛЗМ-2-2,7-3,0 — около 540 колосников на полотно
• Топка ТЛЗМ-2-2,7-4,0 — около 720 колосников на полотно
• Паровой котел КЕ-4-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/2,4
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0

Колосник ведомый полностью взаимозаменяем с аналогом по чертежу 00.1603.032 при соблюдении размеров посадочного отверстия и шага установки на штыре. При оформлении заказа укажите типоразмер топки и требуемое количество звеньев на одно полотно или партию.

Колосник ведомый: заказ и доставка

Колосник ведомый Т24.06.001 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для частичной замены и комплектами на полное полотно колосниковое.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка по 20-50 штук с обвязкой стальной лентой. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с ведущими и крайними колосниками, штырями и другими запчастями топки.

При оформлении заказа укажите номер чертежа Т24.06.001 (либо альтернативный 00.1603.032), количество штук и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
