Вал передний ТЛЗМ-1,87. Т329.01.02.00.000СБ

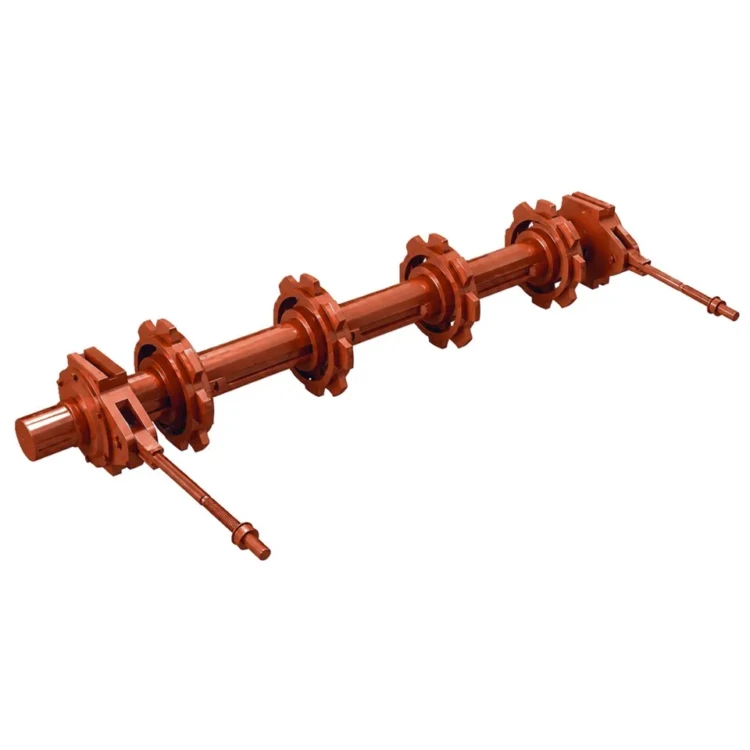

Вал передний топки ТЛЗМ-1,87 Т329.01.02.00.000СБ — приводной сборочный узел цепной решётки топок с лентой-забрасывателем серии ТЛЗМ-2-1,87 производства КЗ «Сибкотломаш» г. Бийск. Вал передний топки ТЛЗМ-1,87 объединяет стальной вал, приводные звёздочки, боковые шкивы и крепёжные элементы в единый узел, передающий крутящий момент от приводного редуктора на колосниковое полотно.

Вал передний топки ТЛЗМ-1,87: назначение и применяемость

Вал передний топки ТЛЗМ-1,87 Т329.01.02.00.000СБ применяется в составе механических топок ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-1,87/3,5 и ТЛЗМ-2-1,87/4,0. Это приводной узел цепной решётки: на передний вал устанавливаются две приводные звёздочки Т91.02.002, боковые шкивы и шестерня привода — все элементы, передающие крутящий момент от редуктора на колосниковое полотно. Геометрия посадочных поверхностей вала рассчитана с учётом значительных крутящих моментов и циклических нагрузок при движении полотна.

Вал передний топки ТЛЗМ-1,87 работает в условиях постоянных циклических нагрузок от веса полотна с топливом, повышенных температур передней зоны топочной камеры и абразивного воздействия золовой пыли. Конструктивно вал выполнен сплошным цилиндрическим прокатом с механической обработкой посадочных поясков под звёздочки, шкивы и приводную шестерню. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при капитальных ремонтах паровых котлов КЕ-4-14С и КЕ-6,5-14С с топкой ТЛЗМ-1,87, а также при модернизации тепловых котельных. Замена переднего вала проводится при выявлении изгиба, выработки посадочных поверхностей под звёздочки или износа шеек под подшипники свыше допустимых значений.

Вал передний топки ТЛЗМ-1,87: материалы и изготовление

Вал передний топки ТЛЗМ-1,87 Т329.01.02.00.000СБ изготавливается из стали 40Х по ГОСТ 4543-71. Конструкционная легированная хромом сталь обеспечивает повышенную прочность на изгиб и кручение, что соответствует условиям работы вала под максимальными нагрузками всей передающей цепочки от редуктора. Термическая обработка после механической обработки повышает прокаливаемость и сопротивление поверхностной выкрашиваемости в зоне посадки звёздочек.

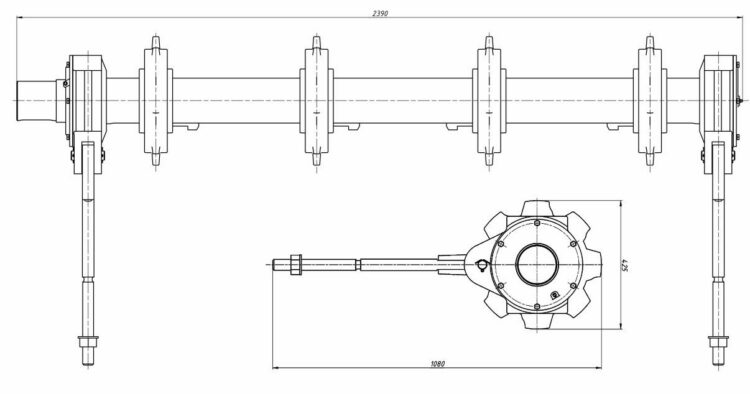

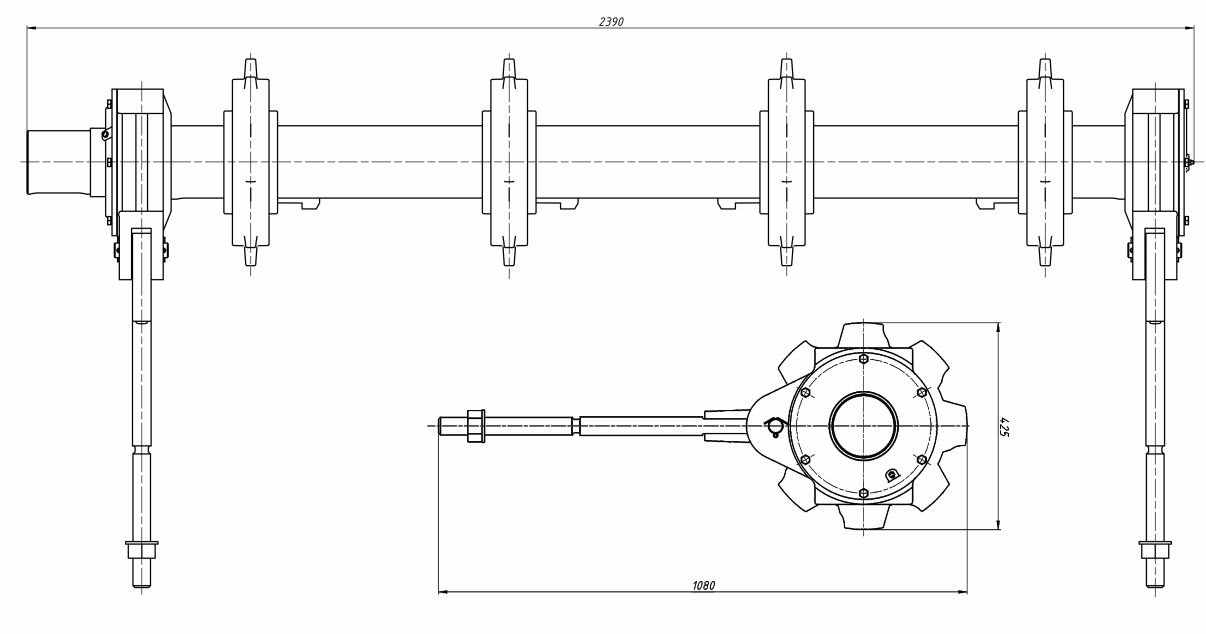

Общая масса собранного узла составляет 544 килограмма и включает стальной вал, две приводные звёздочки Т91.02.002 по 26,5 кг каждая, четыре боковых шкива, приводную шестерню или муфту, крепёж и торцевые уплотнения. Длина вала соответствует ширине полотна колосникового топок ТЛЗМ-1,87 — около 2300 миллиметров с учётом подшипниковых опор и выступа под приводную муфту. Диаметр шеек и посадочных поясков выполняется по чертежу Т329.01.02.00.000 утверждённой конструкторской документации.

Технологический процесс изготовления включает поковку или прокат заготовки из стали 40Х, термическую обработку для нормализации структуры и получения требуемой твёрдости поверхностного слоя, последующую механическую обработку посадочных поверхностей под звёздочки, шкивы и подшипники. Каждый вал проходит размерный контроль по чертежу и проверку биения шеек на токарном станке для обеспечения сборочной точности.

Расчётный срок службы переднего вала составляет не менее 50 000 моточасов работы топки. Учитывая что передний вал испытывает большие нагрузки чем задний (передаёт крутящий момент через звёздочки), при капитальном ремонте топки рекомендуется одновременная замена вала, звёздочек и приводных муфт для сохранения сборочной геометрии и предотвращения внеплановых остановок котла.

Вал передний топки ТЛЗМ-1,87: совместимое оборудование

Вал передний топки ТЛЗМ-1,87 Т329.01.02.00.000СБ устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — основная применяемость по серии
• Топка ТЛЗМ-2-1,87-2,4 — применяемость с укороченным полотном
• Топка ТЛЗМ-2-1,87-3,5 — применяемость с удлинённым полотном
• Топка ТЛЗМ-2-1,87-4,0 — применяемость с максимально удлинённым полотном
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/3,0
• Паровой котел КЕ-4-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-1,87/2,4

Вал передний полностью взаимозаменяем с оригинальными узлами по чертежу Т329.01.02.00.000СБ при соблюдении посадочных размеров под звёздочки и шкивы. При оформлении заказа укажите типоразмер топки и комплектность поставки — отдельно вал без звёздочек либо узел в полной сборке СБ с приводными звёздочками и боковыми шкивами.

Вал передний топки ТЛЗМ-1,87: заказ и доставка

Вал передний топки ТЛЗМ-1,87 Т329.01.02.00.000СБ изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 20 до 30 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия — поштучная отгрузка с возможностью комплектации всеми необходимыми крепёжными элементами, звёздочками и шкивами.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянная обрешётка или транспортная рама с фиксацией шеек вала и боковых посадочных поясков под звёздочки для предотвращения деформации и повреждения посадочных поверхностей. Учитывая массу около 550 кг, отгрузка возможна фурой грузоподъёмностью от 5 тонн или железнодорожным контейнером.

При оформлении заказа укажите номер чертежа Т329.01.02.00.000СБ, типоразмер топки и комплектность поставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества, сертификатом соответствия и протоколом размерного контроля.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
