Полотно колосниковое. Т328.01.03.00.000

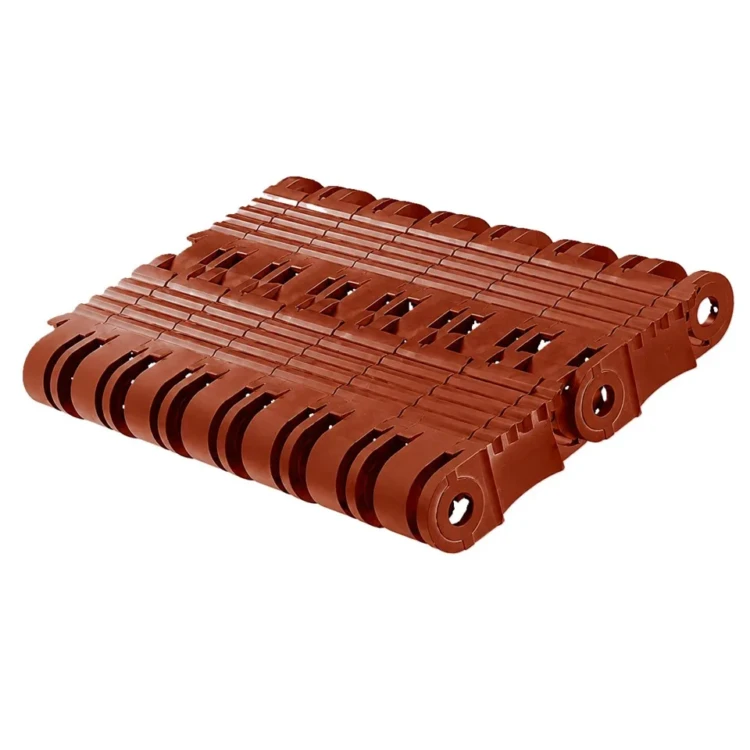

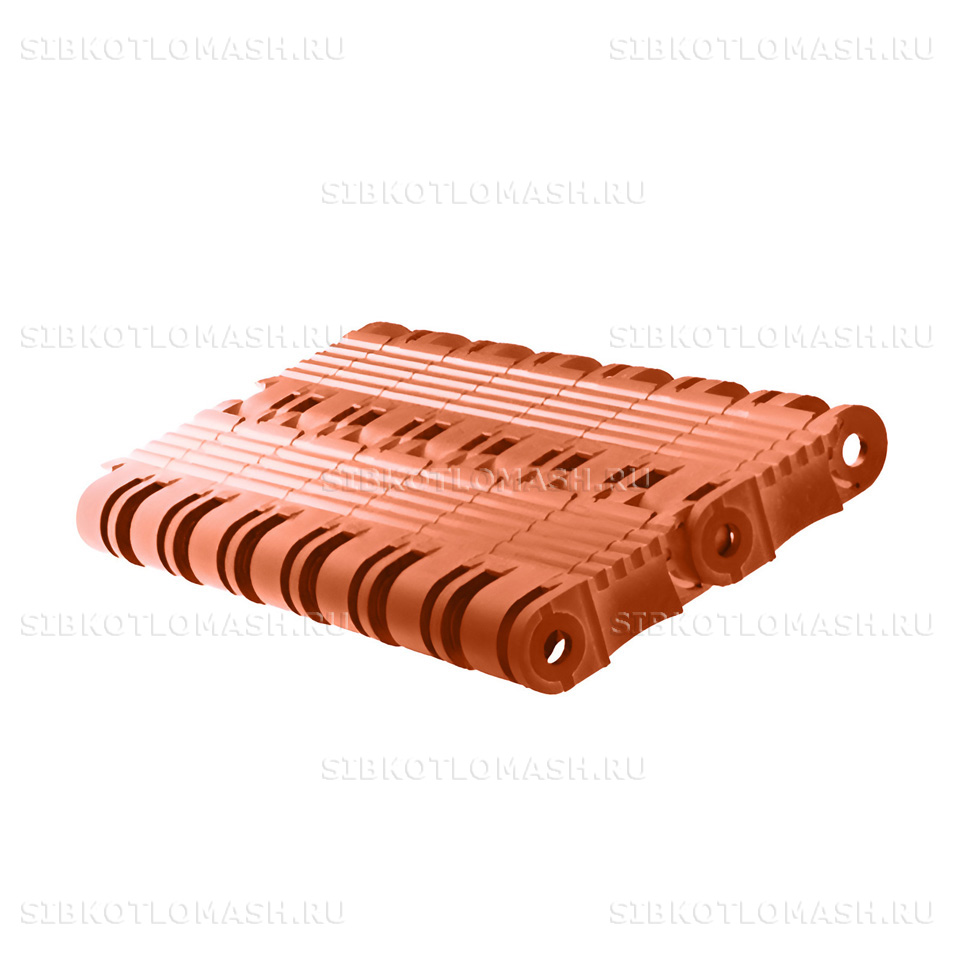

Полотно колосниковое Т328.01.03.00.000 — собранная цепная решётка топок с лентой-забрасывателем серии ТЛЗМ-2-2,7/3,0 производства КЗ «Сибкотломаш» г. Бийск. Полотно колосниковое представляет собой полный комплект чугунных колосниковых звеньев, набранных на соединительных штырях, и формирует рабочую поверхность для слоевого сжигания твёрдого топлива на крупных паровых котлах.

Полотно колосниковое: назначение и применяемость

Полотно колосниковое Т328.01.03.00.000 применяется в составе механической топки ТЛЗМ-2-2,7/3,0 — типоразмера с активной шириной решётки 2,7 метра и длиной зоны горения 3,0 метра. Это базовое исполнение полотна для топок крупных паровых котлов производительностью 10 тонн пара в час, штатно эксплуатируемых в промышленных и районных котельных. Деталь является основной рабочей поверхностью топки и определяет ресурс агрегата между капитальными ремонтами.

Полотно колосниковое в сборе состоит из пяти типов чугунных звеньев — ведомых, крайних левых и правых, ведущих левых и правых. Звенья объединяются стальной соединительной тягой и образуют замкнутую цепную решётку, движущуюся по приводным и натяжным звёздочкам топки. Для полотна ТЛЗМ-2-2,7/3,0 общее количество ведомых колосников составляет около 540 штук, крайних — 36 штук, ведущих — около 110 штук. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Полотно колосниковое работает в условиях высоких температур, ударного воздействия кусков топлива при сходе с пневмо-механического забрасывателя и абразивного износа золовой пыли. Деталь востребована при капитальных ремонтах паровых котлов КЕ-10-14С с топкой ТЛЗМ-2,7/3,0, а также при модернизации крупных котельных, переводимых на твердотопливный режим.

Полотно колосниковое: материалы и изготовление

Полотно колосниковое Т328.01.03.00.000 изготавливается из жаростойкого чугуна ЧХ1Т для звеньев решётки и углеродистой стали для соединительной тяги диаметром 25 миллиметров. Чугун ЧХ1Т обеспечивает стойкость к окислению при температурах до 700 градусов Цельсия и устойчивость к ударным нагрузкам, возникающим при подаче кусков топлива на решётку.

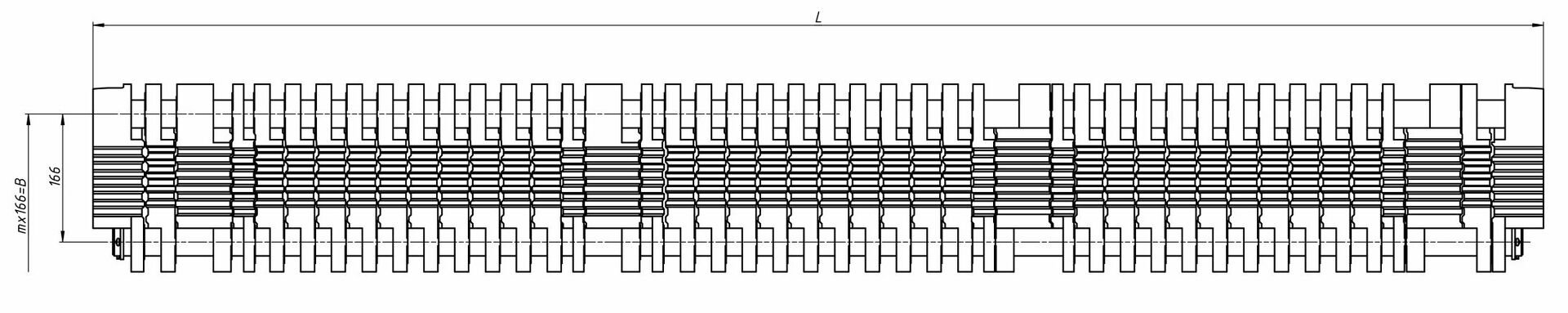

Габаритные размеры полотна — 7470 × 2700 × 45 миллиметров, общая масса собранной детали 6172 килограмма. Длина 7470 мм определяется шагом приводных и натяжных звёздочек топки ТЛЗМ-2-2,7, ширина 2700 мм — активной площадью решётки 2,7 метра. Толщина чугунных колосников 45 миллиметров обеспечивает запас на угар и истирание в течение нормативного срока службы.

Технологический процесс изготовления полотна включает литьё колосниковых звеньев в песчано-глинистые формы, механическую обработку посадочных мест под штыри и контрольную сборку для проверки взаимного зацепления звеньев. Каждая партия проходит визуальный контроль на отсутствие литейных дефектов и сборочный контроль для проверки геометрии собранного полотна. Соединительная тяга диаметром 25 мм проходит сквозь все звенья по ширине решётки и удерживается стопорными элементами, что исключает выпадение отдельных колосников при работе топки на номинальной нагрузке.

Расчётный срок службы полотна колосникового составляет не менее 25 000 моточасов при работе на каменном угле марки ДКОМ или СШ с зольностью до 30 процентов. При сжигании высокозольных бурых углей и шлакообразующих топлив фактический ресурс снижается, поэтому при приёмке каждого полотна рекомендуется иметь на складе котельной резервный комплект ведомых и крайних колосников из расчёта 5-10 процентов от общего количества звеньев.

Полотно колосниковое: совместимое оборудование

Полотно колосниковое Т328.01.03.00.000 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-2,7-3,0 — родительский агрегат, основная применяемость
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатная комплектация по заводской спецификации
• Паровой котел КЕ-25-14С(ТЧЗМ) — допускается применение при модернизации со сменой топочного устройства

Помимо перечисленного, полотно колосниковое востребовано при капитальных ремонтах крупных водогрейных котлов с топкой аналогичной серии. Совместимость подтверждается контрольной примеркой по чертежу Т328.01.03.00.000 и совпадением шага колосниковых звеньев с приводными звёздочками переднего вала топки.

При оформлении заявки на полотно колосниковое рекомендуется указать заводской номер котла или топки, год выпуска и фактический износ существующей решётки — это позволяет менеджерам подобрать корректную модификацию и сопутствующий крепёж.

Полотно колосниковое: заказ и доставка

Полотно колосниковое Т328.01.03.00.000 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 15 до 25 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Объём поставки уточняется при заявке — отгрузка возможна в полностью собранном виде или разобранной комплектацией для самостоятельного монтажа в условиях котельной.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянная обрешётка или паллет с обвязкой стальной лентой, что предотвращает повреждение чугунных звеньев при многоступенчатой перевалке. Для крупных партий возможна отгрузка железнодорожным контейнером или фурой грузоподъёмностью от 20 тонн с учётом большой массы полотна.

При оформлении заказа укажите номер чертежа Т328.01.03.00.000, количество звеньев или комплектов и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
