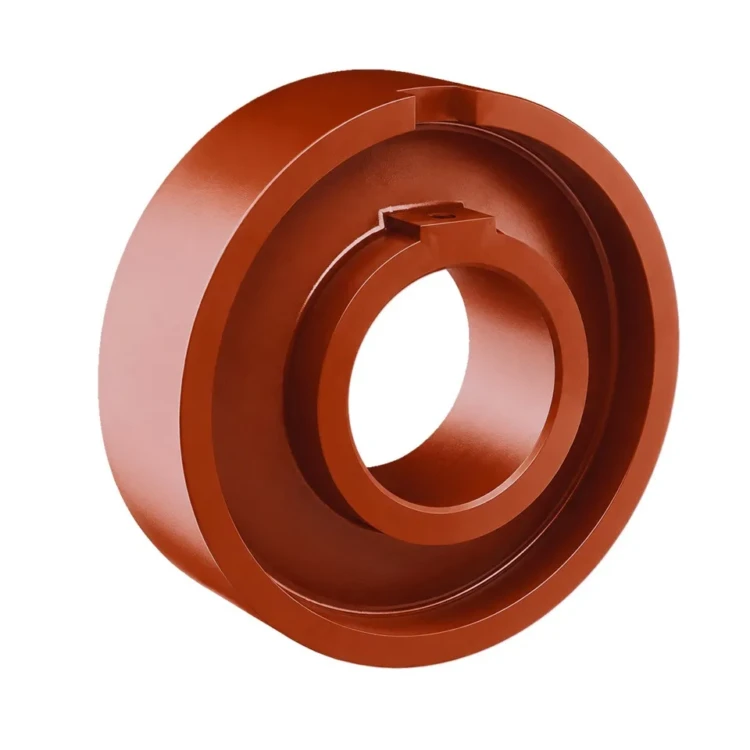

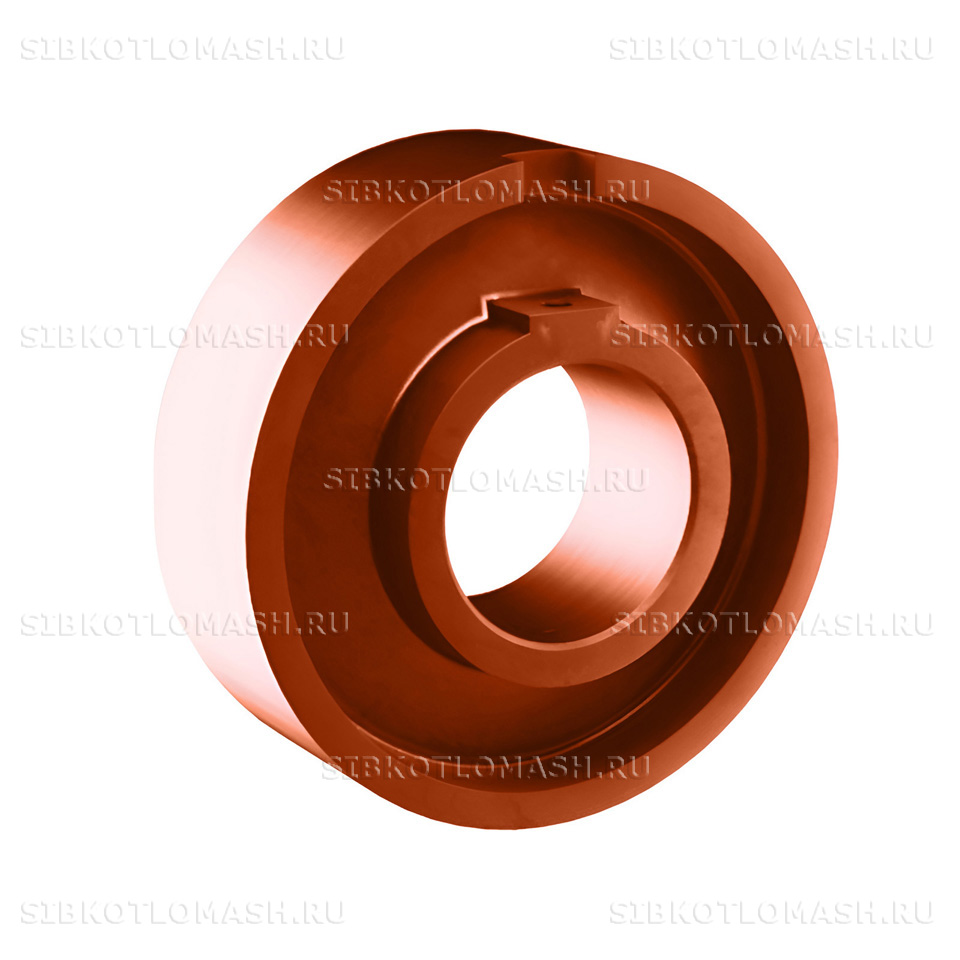

Шкив. Т91.04.002; 00.5645.063

Шкив топки ТЛЗМ Т91.04.002 — составной элемент заднего вала топок с лентой-забрасывателем серии ТЛЗМ производства КЗ «Сибкотломаш» г. Бийск. Шкив топки ТЛЗМ устанавливается на оси заднего вала и обеспечивает натяжение колосникового полотна при движении цепной решётки от зоны загрузки топлива к зоне выгрузки шлака.

Шкив топки ТЛЗМ: назначение и применяемость

Шкив топки ТЛЗМ Т91.04.002 (альтернативный заводской номер 00.5645.063) применяется в составе механических топок ТЛЗМ-2-1,87/2,4, ТЛЗМ-2-1,87/3,0, ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0 для поддержания и направления цепной решётки на заднем валу. На один задний вал в зависимости от типоразмера топки устанавливается 2 шкива (для решёток шириной 1,87 м) или 5 шкивов (для решёток шириной 2,7 м), что определяет потребность в запасных частях при капитальном ремонте.

Шкив топки ТЛЗМ работает в условиях постоянной механической нагрузки от веса колосникового полотна с топливом, повышенных температур в зоне выгрузки шлака и абразивного воздействия золы. Геометрия рабочей поверхности шкива профилирована под обтекание цепной решёткой без проскальзывания, а посадочное отверстие шкива выполнено с допуском под установку на ось заднего вала с гарантированным натягом. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Деталь востребована при плановых ремонтах паровых котлов КЕ-4-14С, КЕ-6,5-14С и КЕ-10-14С с топкой ТЛЗМ, а также при модернизации тепловых котельных, эксплуатирующих топочные устройства этой серии. Своевременная замена изношенных шкивов восстанавливает паспортный режим работы топки и продлевает срок службы колосникового полотна.

Шкив топки ТЛЗМ: материалы и изготовление

Шкив топки ТЛЗМ Т91.04.002 изготавливается из серого чугуна марки СЧ15 по ГОСТ 1412-85. Серый чугун выбран благодаря оптимальному сочетанию литейных свойств, прочности на сжатие и способности гасить вибрации при работе цепной решётки. Графитная структура чугуна обеспечивает естественную смазку при контакте с натяжными элементами полотна колосникового и снижает износ рабочих поверхностей.

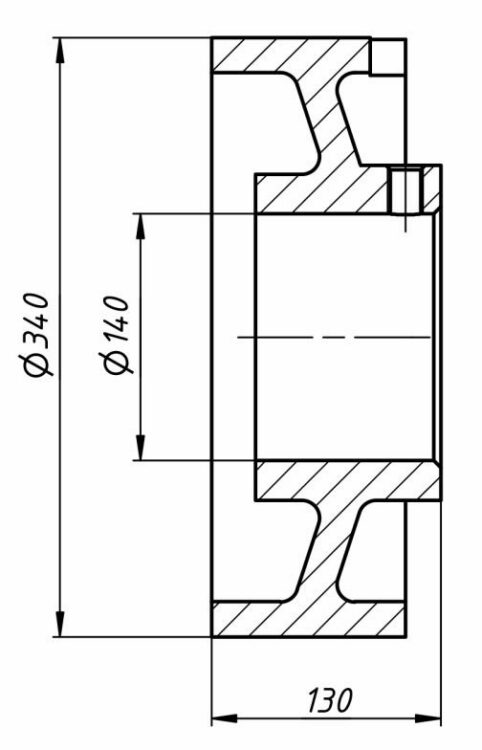

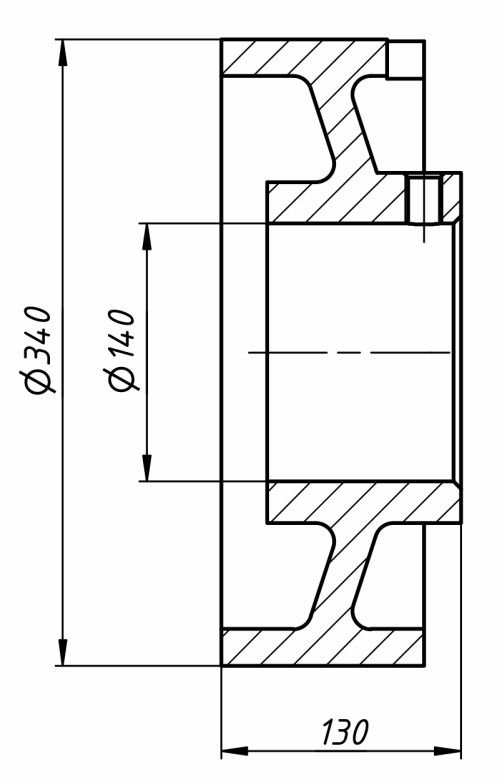

Габаритные размеры шкива составляют 340 × 340 × 145 миллиметров, общая масса детали 38,3 килограмма. Наружный диаметр 340 мм определяется радиусом перегиба полотна колосникового, ширина рабочей поверхности 145 мм соответствует ширине посадочного места на заднем валу. Центральное отверстие шкива выполнено по чертежу с допуском под втулку или прямую посадку на вал.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с последующей механической обработкой посадочного отверстия, рабочей поверхности обода и торцевых плоскостей под крепёж. Каждая партия проходит визуальный контроль отливки на отсутствие литейных дефектов и размерный контроль по чертежу Т91.04.002.

Расчётный ресурс шкива при штатном режиме эксплуатации составляет не менее 30 000 моточасов работы топки. Фактический срок службы определяется качеством угля, режимом топки и регулярностью технического обслуживания заднего вала. При капитальном ремонте топки ТЛЗМ рекомендуется одновременная замена всех шкивов заднего вала для сохранения единого износа.

Шкив топки ТЛЗМ: совместимое оборудование

Шкив топки ТЛЗМ Т91.04.002 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-1,87-3,0 — 2 шкива на полотно
• Топка ТЛЗМ-2-1,87-2,4 — 2 шкива на полотно
• Топка ТЛЗМ-2-2,7-3,0 — 5 шкивов на полотно
• Топка ТЛЗМ-2-2,7-4,0 — 5 шкивов на полотно
• Паровой котел КЕ-6,5-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2-1,87/3,0
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2-2,7/3,0

Шкив полностью взаимозаменяем с аналогом по чертежу 00.5645.063 при соблюдении посадочных размеров на задний вал. При оформлении заказа укажите типоразмер топки и количество шкивов — это позволит менеджерам подобрать корректный комплект с запасом под одну переборку заднего вала.

Шкив топки ТЛЗМ: заказ и доставка

Шкив топки ТЛЗМ Т91.04.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии на складе — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для замены отдельных шкивов и комплектами на полный задний вал.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с прокладочным материалом, предохраняющим литую поверхность от ударных повреждений при перевалке. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с другими запчастями заднего вала топки.

При оформлении заказа укажите номер чертежа Т91.04.002 (либо альтернативный 00.5645.063), типоразмер топки и количество шкивов. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
