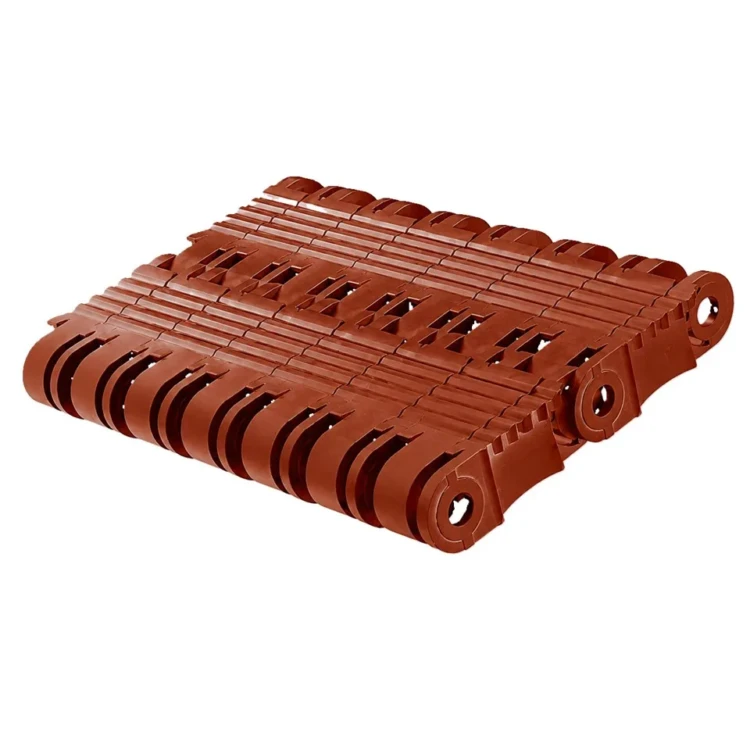

Полотно колосниковое. Т329.01.04.00.000-01

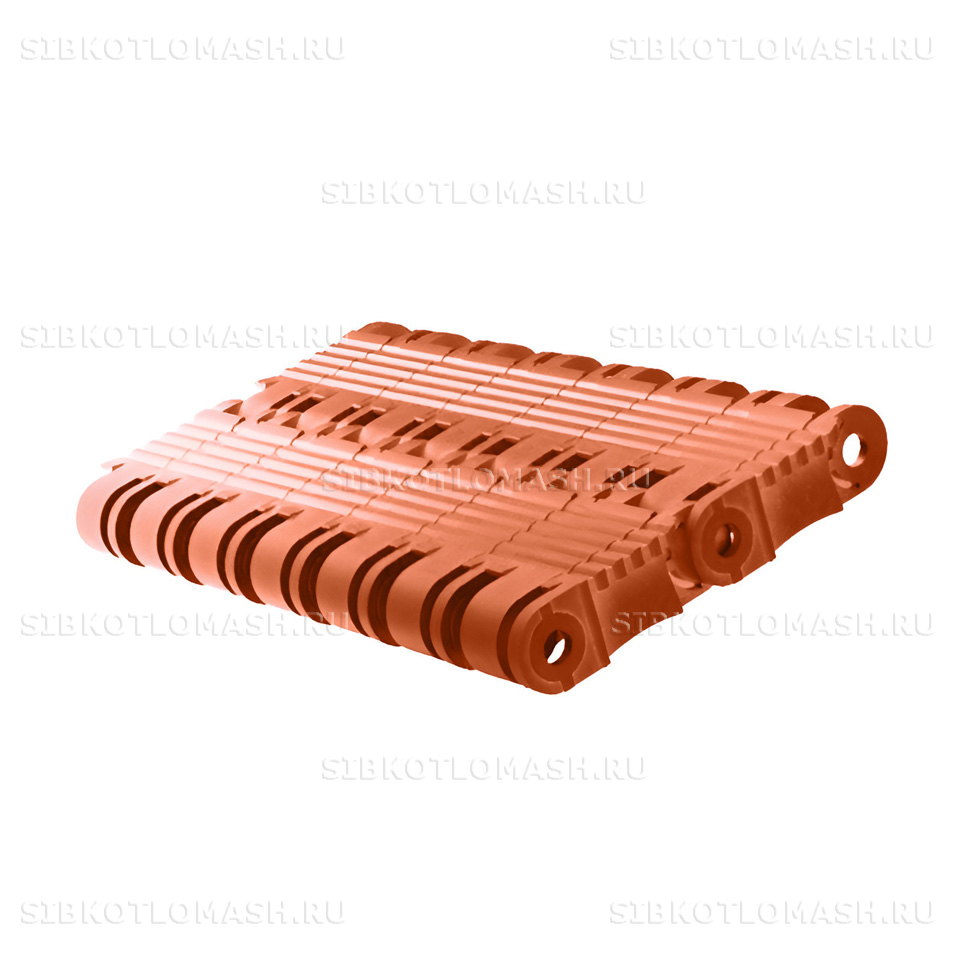

Полотно колосниковое Т329.01.04.00.000-01 — собранная цепная решётка топок с лентой-забрасывателем серии ТЛЗМ-2-2,7/4,0 производства КЗ «Сибкотломаш» г. Бийск. Полотно колосниковое представляет собой удлинённую модификацию базового исполнения для топок крупных паровых котлов с протяжённой зоной горения 4,0 метра.

Полотно колосниковое: назначение и применяемость

Полотно колосниковое Т329.01.04.00.000-01 — модификация с увеличенной длиной решётки относительно базового исполнения. Применяется в составе механической топки ТЛЗМ-2-2,7/4,0 — крупного типоразмера с активной шириной решётки 2,7 метра и длиной зоны горения 4,0 метра. Увеличение длины полотна на 1 метр относительно ТЛЗМ-2,7/3,0 обеспечивает дополнительное время пребывания топлива на решётке и более полное выгорание угольной мелочи.

Полотно колосниковое в сборе состоит из пяти типов чугунных звеньев — ведомых, крайних левых и правых, ведущих левых и правых. Звенья объединяются стальной соединительной тягой и образуют замкнутую цепную решётку. Для полотна ТЛЗМ-2-2,7/4,0 общее количество ведомых колосников составляет около 720 штук, крайних — 48 штук, ведущих — около 140 штук. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Полотно колосниковое работает в условиях высоких температур, ударного воздействия кусков топлива при сходе с пневмо-механического забрасывателя и абразивного износа золовой пыли. Деталь востребована при капитальных ремонтах крупных промышленных паровых котлов с топкой ТЛЗМ-2,7/4,0, а также при модернизации котельных, переводимых на повышенную нагрузку.

Полотно колосниковое: материалы и изготовление

Полотно колосниковое Т329.01.04.00.000-01 изготавливается из жаростойкого чугуна ЧХ1Т для звеньев решётки и углеродистой стали для соединительной тяги диаметром 25 миллиметров. Чугун ЧХ1Т обеспечивает стойкость к окислению при температурах до 700 градусов Цельсия и устойчивость к ударным нагрузкам при подаче кусков топлива на решётку.

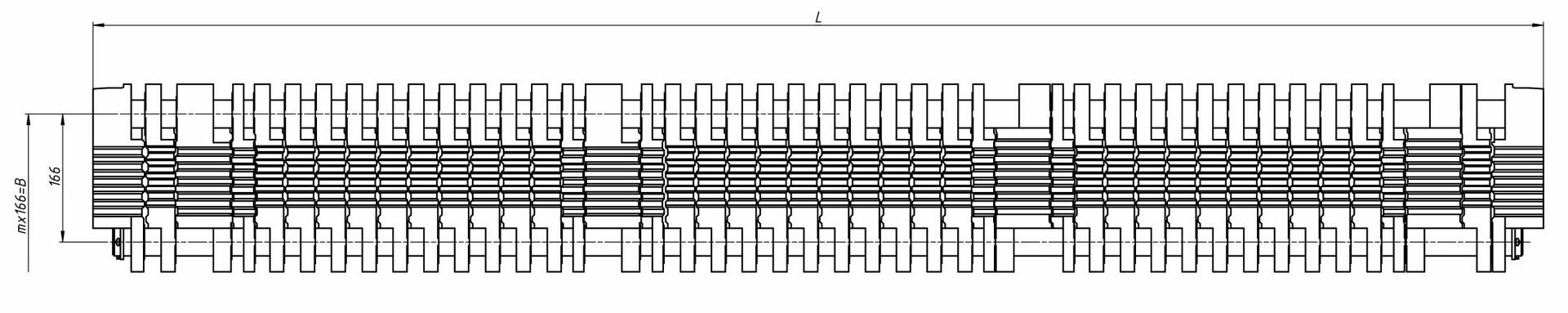

Габаритные размеры полотна — 9462 × 2700 × 57 миллиметров, общая масса собранной детали 7817 килограммов. Длина 9462 мм определяется удлинённым шагом приводных и натяжных звёздочек топки ТЛЗМ-2-2,7/4,0, ширина 2700 мм — активной площадью решётки 2,7 метра. Толщина чугунных колосников 57 миллиметров увеличена относительно базового исполнения и обеспечивает повышенный запас на угар при работе на тяжёлом топливе.

Технологический процесс изготовления полотна включает литьё колосниковых звеньев в песчано-глинистые формы, механическую обработку посадочных мест под штыри и контрольную сборку для проверки взаимного зацепления. Каждая партия проходит визуальный контроль на отсутствие литейных дефектов и сборочный контроль для проверки геометрии собранного полотна. Соединительная тяга диаметром 25 мм проходит сквозь все звенья по ширине решётки и удерживается стопорными элементами, исключая выпадение отдельных колосников при работе топки на номинальной нагрузке.

Расчётный срок службы полотна колосникового составляет не менее 25 000 моточасов при работе на каменном угле марки ДКОМ или СШ с зольностью до 30 процентов. Увеличенная толщина звеньев 57 мм относительно стандартных 45 мм даёт дополнительные 20-30 процентов ресурса при сжигании высокозольных бурых углей и шлакообразующих топлив. Для крупных котельных рекомендуется поддерживать запас ведомых колосников из расчёта 5-10 процентов от общего количества звеньев.

Полотно колосниковое: совместимое оборудование

Полотно колосниковое Т329.01.04.00.000-01 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-2,7-4,0 — родительский агрегат, основная применяемость
• Паровой котел КЕ-25-14С(ТЧЗМ) — допускается применение при модернизации со сменой топочного устройства на ТЛЗМ-2,7/4,0

Полотно колосниковое востребовано при капитальных ремонтах крупных водогрейных котлов с топкой аналогичной серии. Совместимость подтверждается контрольной примеркой по чертежу Т329.01.04.00.000-01 и совпадением шага колосниковых звеньев с приводными звёздочками удлинённого переднего вала топки.

При оформлении заявки на полотно колосниковое рекомендуется указать заводской номер котла или топки, год выпуска и фактический износ существующей решётки — это позволяет менеджерам подобрать корректную модификацию и сопутствующий крепёж.

Полотно колосниковое: заказ и доставка

Полотно колосниковое Т329.01.04.00.000-01 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 20 до 30 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Объём поставки уточняется при заявке — отгрузка возможна в полностью собранном виде или разобранной комплектацией для самостоятельного монтажа в условиях котельной.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянная обрешётка или паллет с обвязкой стальной лентой, что предотвращает повреждение чугунных звеньев при многоступенчатой перевалке. Учитывая массу полотна более 7,8 тонны, отгрузка возможна только железнодорожным контейнером или фурой грузоподъёмностью от 20 тонн с предварительной согласовкой условий с транспортной компанией.

При оформлении заказа укажите номер чертежа Т329.01.04.00.000-01, количество звеньев или комплектов и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.

Полный каталог запасных частей топок ТЛЗМ доступен в разделе запасные части топок ТЛЗМ — там собраны все типоразмеры серии.
