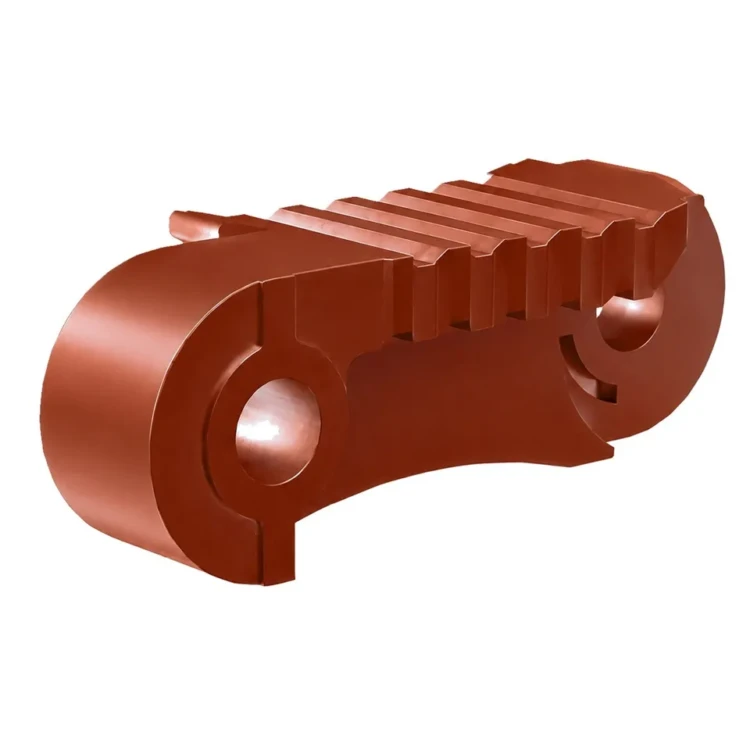

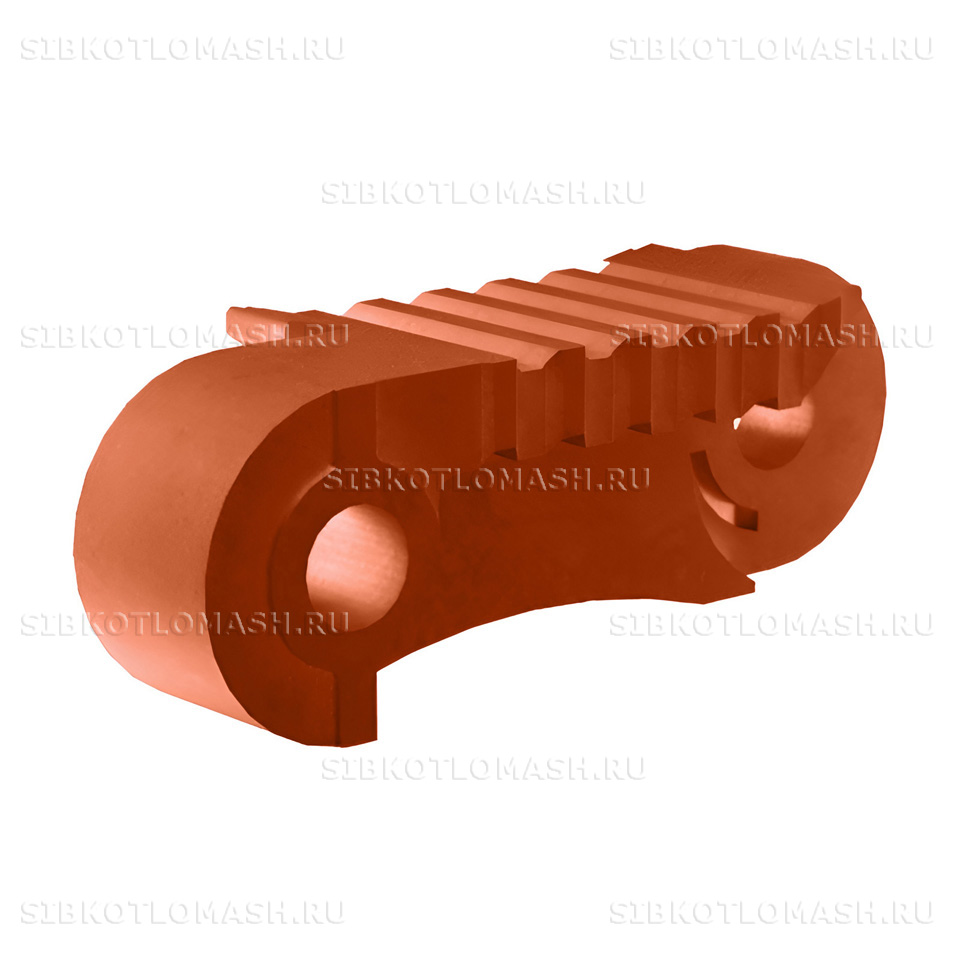

Колосник крайний правый. Т328.01.03.00.002; 00.1603.035

Колосник крайний правый Т328.01.03.00.002 — боковое уплотнительное звено колосникового полотна топок с лентой-забрасывателем серии ТЛЗМ-2,7 производства КЗ «Сибкотломаш» г. Бийск. Колосник крайний правый устанавливается на правой кромке цепной решётки и совместно с парным левым исполнением обеспечивает уплотнение зазора между полотном и боковыми стенками топочной камеры.

Колосник крайний правый: назначение и применяемость

Колосник крайний правый Т328.01.03.00.002 (по альтернативной заводской нумерации 00.1603.035) применяется в составе механических топок ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0. Это уплотнительное звено правого борта полотна, зеркально-симметричное парному левому исполнению Т328.01.03.00.001. Обе детали работают синхронно и заменяются комплектно для сохранения равномерного уплотнения боковых зон полотна.

В одном колосниковом полотне топки ТЛЗМ-2-2,7 устанавливается линейка крайних правых колосников по всей длине рабочей решётки. Количество звеньев определяется длиной полотна: для ТЛЗМ-2-2,7/3,0 — около 18 штук, для ТЛЗМ-2-2,7/4,0 — около 24 штук. Деталь работает в условиях высоких температур, ударных нагрузок при подаче топлива и абразивного износа от продуктов сгорания, контактирующих с уплотнительной поверхностью у правой обмуровки.

Климатическое исполнение детали — У2 по ГОСТ 15150-69. Колосник крайний правый востребован при плановых ремонтах паровых котлов КЕ-10-14С с топкой ТЛЗМ-2,7/3,0, а также при модернизации крупных котельных, эксплуатирующих топочные устройства этой серии.

Колосник крайний правый: материалы и изготовление

Колосник крайний правый Т328.01.03.00.002 изготавливается из жаростойкого чугуна марки ЧХ1Т. Жаростойкий чугун ЧХ1Т выбран благодаря стойкости к окислению при температурах до 700 градусов Цельсия и устойчивости к ударным нагрузкам, возникающим при подаче кусков топлива с забрасывателя. Графитная структура чугуна обеспечивает естественную смазку при контакте звена с соединительным штырём и боковой опорой полотна.

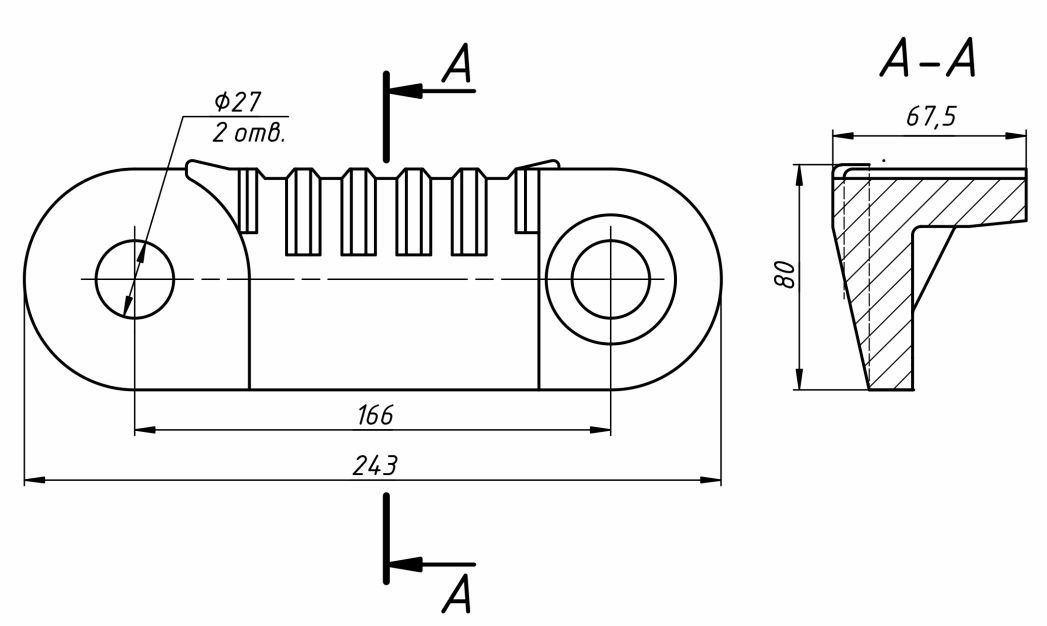

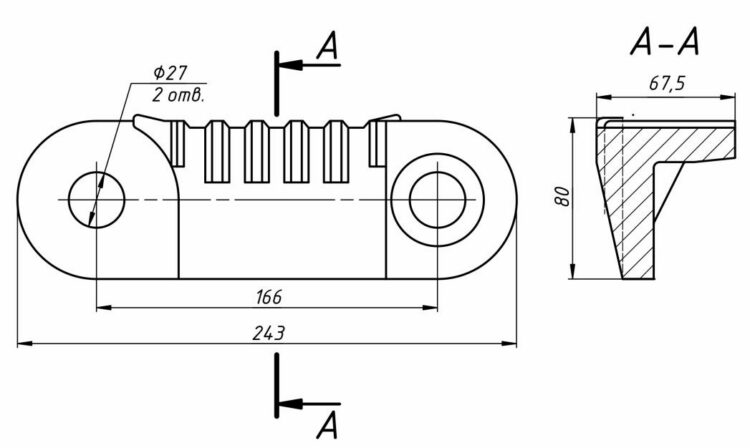

Габаритные размеры колосника составляют 243 миллиметра по длине и 67,5 миллиметра по ширине, общая масса детали 2,6 килограмма. Расширенная ширина соответствует развитой уплотнительной поверхности, ориентированной зеркально относительно левого исполнения — на правый борт топки. Высота звена и геометрия рабочей поверхности с воздушными прорезями выполняются по чертежу Т328.01.03.00.002 утверждённой конструкторской документации.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с модельной оснасткой правого исполнения, обеспечивающей точное воспроизведение зеркальной геометрии уплотнительной поверхности. После литья проводится механическая обработка посадочного отверстия под штырь и шлифовка торцевых уплотнительных кромок. Каждая партия проходит визуальный и размерный контроль по чертежу.

Колосник крайний правый имеет расчётный ресурс не менее 25 000 моточасов работы топки при сжигании каменного угля с зольностью до 30 процентов. При капитальном ремонте полотна рекомендуется одновременная замена всех крайних колосников левого и правого ряда — это сохраняет равномерный износ уплотнительной зоны полотна и предотвращает локальные утечки продуктов сгорания через боковые зазоры цепной решётки.

Колосник крайний правый: совместимое оборудование

Колосник крайний правый Т328.01.03.00.002 устанавливается на следующее оборудование:

• Топка ТЛЗМ-2-2,7-3,0 — около 18 крайних правых колосников на полотно
• Топка ТЛЗМ-2-2,7-4,0 — около 24 крайних правых колосника
• Паровой котел КЕ-10-14С(ТЛЗМ) — штатно с топкой ТЛЗМ-2,7/3,0
• Паровой котел КЕ-25-14С(ТЧЗМ) — возможна установка топки ТЛЗМ-2,7/4,0 при модернизации

Колосник крайний правый полностью взаимозаменяем с аналогом по чертежу 00.1603.035 при соблюдении размеров посадочного отверстия и геометрии уплотнительной кромки. При оформлении заказа укажите типоразмер топки и количество звеньев — рекомендуется одновременная заявка на парные левые крайние колосники по чертежу Т328.01.03.00.001.

Колосник крайний правый: заказ и доставка

Колосник крайний правый Т328.01.03.00.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 15 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для частичной замены и комплектами на полное полотно колосниковое.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с разделителями или связка по 10-20 штук с обвязкой стальной лентой. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с левыми крайними, ведущими и ведомыми колосниками, штырями и другими запчастями полотна цепной решётки топки.

При оформлении заказа укажите номер чертежа Т328.01.03.00.002 (либо альтернативный 00.1603.035), типоразмер топки, количество штук и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.
