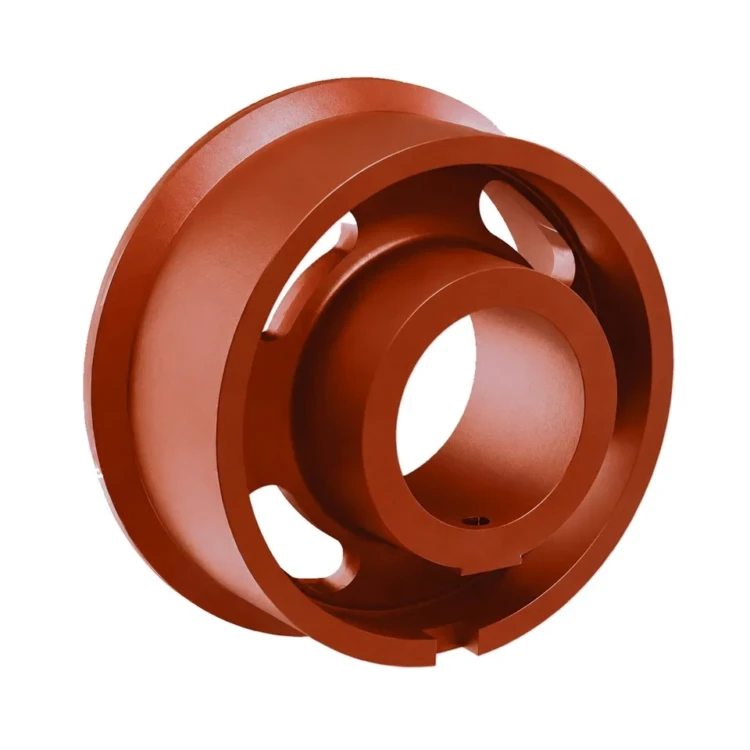

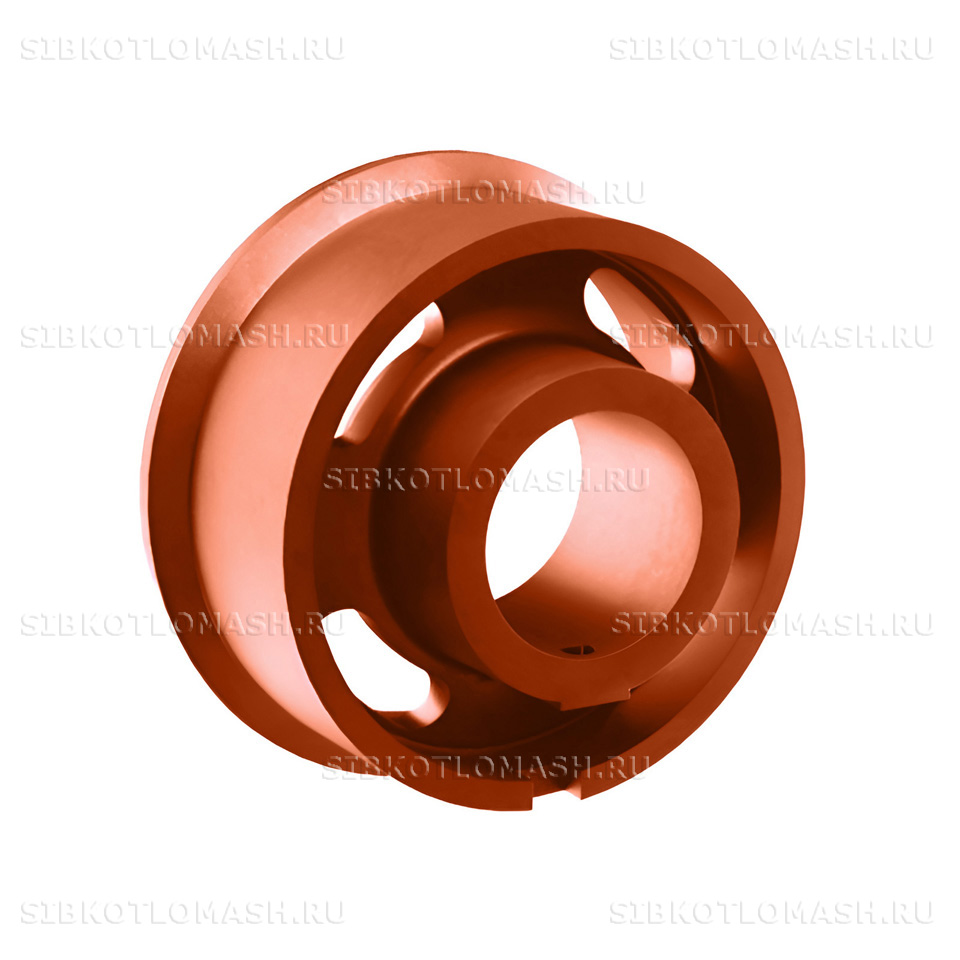

Шкив боковой. Т328.01.02.00.002; 00.5645.062

Шкив боковой топки ТЛЗМ Т328.01.02.00.002 — крайний шкив переднего вала топок с лентой-забрасывателем серии ТЛЗМ-2,7 производства КЗ «Сибкотломаш» г. Бийск. Шкив боковой топки ТЛЗМ устанавливается на крайних позициях вала и обеспечивает геометрическую опору колосниковому полотну в зоне примыкания к боковым уплотнениям топочной камеры.

Шкив боковой топки ТЛЗМ: назначение и применяемость

Шкив боковой топки ТЛЗМ Т328.01.02.00.002 (по альтернативной заводской нумерации 00.5645.052) применяется в составе механических топок ТЛЗМ-2-2,7/3,0 и ТЛЗМ-2-2,7/4,0 — типоразмеров с активной шириной решётки 2,7 метра. Боковой шкив отличается от рядового центрального шкива оформлением посадочной поверхности под крайние колосники и торцевыми элементами, обеспечивающими уплотнение зоны примыкания полотна к корпусу топки.

На один передний вал в зависимости от типоразмера топки устанавливается 2 боковых шкива — левый и правый, по одному с каждой стороны. Деталь работает в условиях постоянной механической нагрузки от веса полотна с топливом, повышенных температур в зоне выгрузки шлака и абразивного износа от золовой пыли. Климатическое исполнение детали — У2 по ГОСТ 15150-69.

Шкив боковой топки ТЛЗМ востребован при плановых и аварийных ремонтах паровых котлов КЕ-10-14С и КЕ-25-14С с топкой ТЛЗМ-2,7, а также при модернизации тепловых котельных, эксплуатирующих топочные устройства этой серии. Замена боковых шкивов проводится одновременно с ревизией крайних колосников и боковых уплотнений вала.

Шкив боковой топки ТЛЗМ: материалы и изготовление

Шкив боковой топки ТЛЗМ Т328.01.02.00.002 изготавливается из серого чугуна по ГОСТ 1412-85. Чугунная отливка обеспечивает оптимальное сочетание литейных свойств, прочности на сжатие и способности гасить вибрации цепной решётки. Графитная структура чугуна служит естественной смазкой при контакте с натяжными элементами полотна и снижает износ рабочих поверхностей.

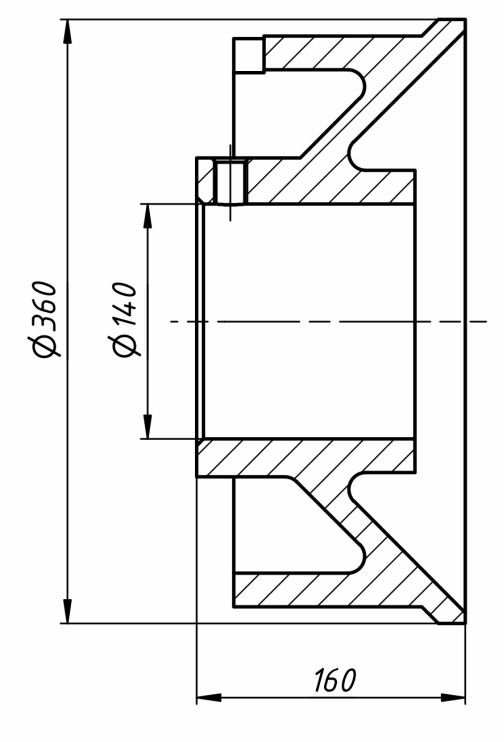

Наружный диаметр шкива составляет 360 миллиметров, общая масса детали 40 килограммов. Габаритные размеры по описанному квадрату — 360 × 360 миллиметров, толщина по оси крепления выполняется по чертежу Т328.01.02.00.002. Центральное отверстие шкива выполнено с допуском под установку на ось переднего вала топки ТЛЗМ-2,7 с гарантированным натягом.

Технологический процесс изготовления включает литьё заготовки в песчано-глинистые формы с последующей механической обработкой посадочного отверстия, рабочей поверхности обода и торцевых уплотнительных плоскостей. Каждая партия проходит визуальный контроль отливки на отсутствие литейных дефектов и размерный контроль по чертежу.

Шкив боковой топки ТЛЗМ имеет расчётный ресурс не менее 30 000 моточасов работы топки при эксплуатации на каменном угле. При сжигании высокозольных бурых углей фактический ресурс снижается на 15-25 процентов из-за повышенного абразивного износа торцевых поверхностей.

Перед установкой нового шкива бокового вала рекомендуется выполнить ревизию посадочной поверхности, проверить состояние крепёжных болтов и при необходимости заменить уплотнительные кольца. Контрольный момент затяжки и допустимый осевой зазор указаны в техническом руководстве на топку конкретного типоразмера и должны соблюдаться при каждой переборке для предотвращения преждевременного износа сопрягаемых деталей.

Шкив боковой: совместимое оборудование

Шкив боковой Т328.01.02.00.002; 00.5645.062 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ТЛЗМ-2-1,87-2,4 — ленточная знакопеременного движения топка с активной площадью решётки 2,4 м
• Топка ТЛЗМ-2-1,87-3,0 — ленточная топка с активной площадью 3,0 м — типоразмер для котлов 4–6,5 т/ч
• Топка ТЛЗМ-2-2,7-3,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 3,0 м
• Топка ТЛЗМ-2-2,7-4,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 4,0 м — для крупных котлов
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч, штатно комплектуется топкой ТЛЗМ для слоевого сжигания угля

Шкив боковой Т328.01.02.00.002; 00.5645.062 — типовая деталь колосникового полотна или приводной группы топки ТЛЗМ. Сопутствующие запчасти (звёздочки, полотна колосниковые, шкивы боковые, штыри) — в каталоге запчасти топок ТЛЗМ. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Шкив боковой топки ТЛЗМ: заказ и доставка

Шкив боковой топки ТЛЗМ Т328.01.02.00.002 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии — от 5 до 15 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем поштучно для замены отдельного шкива и комплектами на полный передний вал топки.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянный ящик с прокладочным материалом, предохраняющим литую поверхность и рабочий обод от ударных повреждений при многоступенчатой перевалке. Для крупных партий возможна отгрузка железнодорожным контейнером совместно с центральными шкивами и валами топки.

При оформлении заказа укажите номер чертежа Т328.01.02.00.002 (либо альтернативный 00.5645.052), типоразмер топки и сторону установки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов с паспортом качества и сертификатом соответствия.
