Полотно колосниковое. Т329.01.04.00.00

Полотно колосниковое Т329.01.04.00.00 — запасная часть топки с лентой-забрасывателем ТЛЗМ-2-1,87/3,0 производства КЗ «Сибкотломаш» г. Бийск. Полотно колосниковое представляет собой цепной решётный набор, на котором происходит слоевое сжигание твёрдого топлива в паровых и водогрейных котлах малой и средней мощности.

Полотно колосниковое: назначение и применяемость

Полотно колосниковое Т329.01.04.00.00 применяется в составе механической топки ТЛЗМ-2-1,87/3,0 для подачи и сжигания каменного угля, бурого угля и угольной мелочи на цепной решётке обратного хода. Деталь является основной рабочей поверхностью топки и определяет ресурс агрегата между капитальными ремонтами.

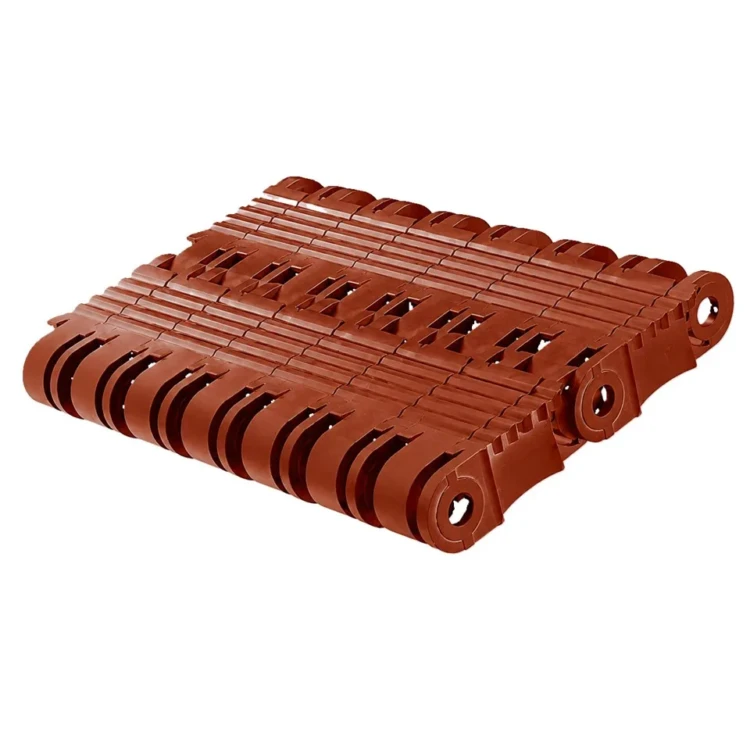

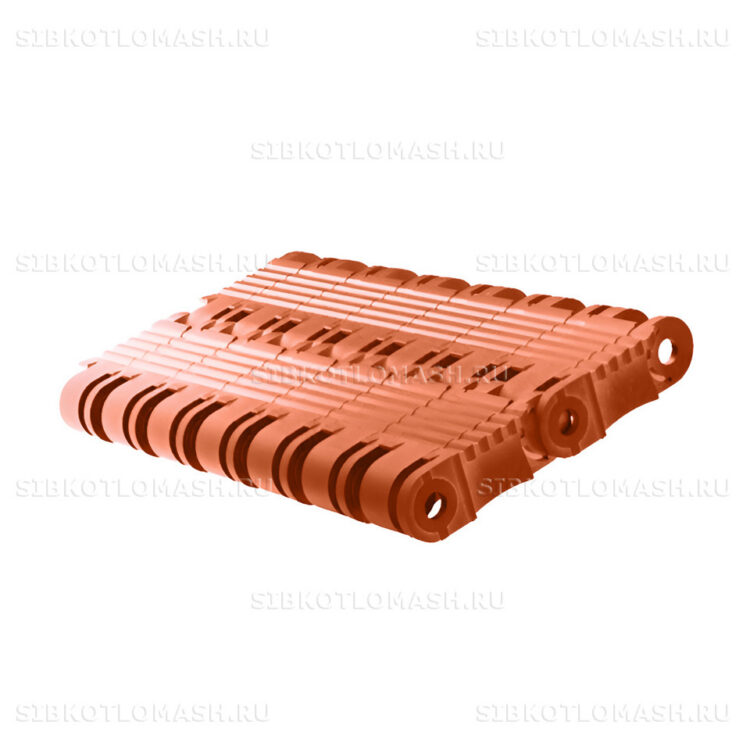

Полотно колосниковое в сборе состоит из пяти типов чугунных звеньев — ведомых, крайних левых и правых, ведущих левых и правых. Звенья объединяются стальной соединительной тягой диаметром 25 мм, что позволяет полотну изгибаться по приводным звёздочкам и работать в режиме непрерывного движения. Климатическое исполнение детали выполняется по ГОСТ 15150-69, что обеспечивает работоспособность в широком диапазоне температур окружающей среды.

Деталь востребована при плановых и аварийных ремонтах котельных, эксплуатирующих паровые котлы КЕ-6,5-14С с топкой ТЛЗМ-2-1,87/3,0, а также аналогичные агрегаты со схожей шириной решётки. Своевременная замена изношенных колосниковых полотен снижает риск аварийных остановок и поддерживает паспортный КПД котла.

Полотно колосниковое: материалы и изготовление

Полотно колосниковое Т329.01.04.00.00 изготавливается из жаростойкого чугуна марки ЧХ1Т для звеньев решётки и углеродистой стали для соединительной тяги и крепежа. Чугун ЧХ1Т выбран благодаря стойкости к окислению при температурах до 700 °С и устойчивости к ударным нагрузкам, возникающим при подаче кусков топлива на решётку.

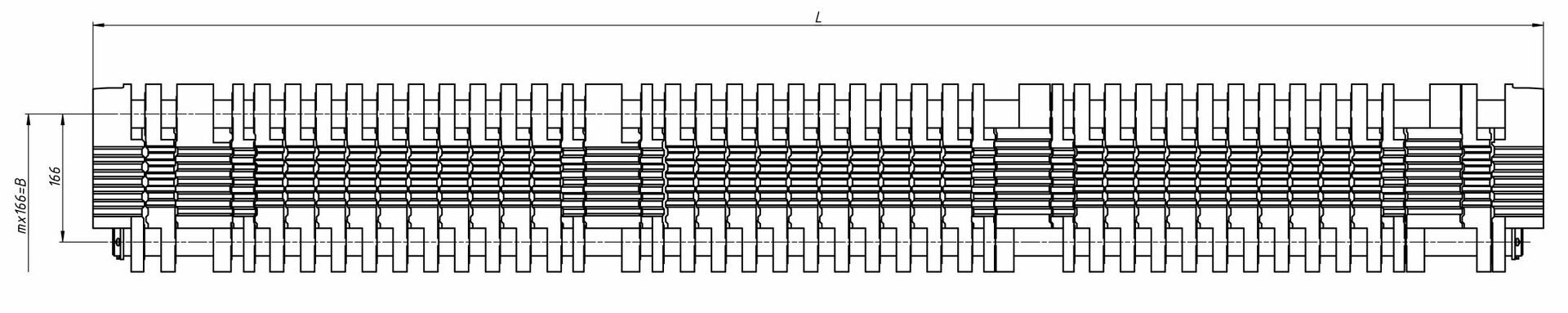

Габаритные размеры полотна — 7470 × 1870 × 45 мм, общая масса собранной детали 4422 кг. Длина определяется шагом приводных и натяжных звёздочек топки ТЛЗМ-2-1,87/3,0, ширина — активной площадью решётки 1,87 м. Толщина чугунных колосников 45 мм обеспечивает запас на угар и истирание в течение нормативного срока службы.

Технологический процесс включает литьё колосниковых звеньев в песчано-глинистые формы с последующей механической обработкой посадочных мест и контролем геометрии по утверждённой конструкторской документации. Каждая партия проходит визуальный контроль на отсутствие литейных дефектов и контрольную сборку для проверки взаимного зацепления звеньев на тяге.

Соединительная тяга диаметром 25 мм проходит сквозь все звенья по ширине решётки и удерживается стопорными элементами, что исключает выпадение отдельных колосников при работе топки на номинальной нагрузке. Расчётный срок службы полотна колосникового составляет не менее 25 000 моточасов при работе на каменном угле марки ДКОМ или СШ с зольностью до 30 процентов. При сжигании высокозольных бурых углей или топлива с включением металла фактический ресурс снижается, поэтому при приёмке каждой партии звеньев рекомендуется иметь резервный комплект на складе котельной.

Полотно колосниковое: совместимое оборудование

Полотно колосниковое Т329.01.04.00.00 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и применяется в составе следующего оборудования:

• Топка ТЛЗМ-2-1,87-2,4 — ленточная знакопеременного движения топка с активной площадью решётки 2,4 м
• Топка ТЛЗМ-2-1,87-3,0 — ленточная топка с активной площадью 3,0 м — типоразмер для котлов 4–6,5 т/ч
• Топка ТЛЗМ-2-2,7-3,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 3,0 м
• Топка ТЛЗМ-2-2,7-4,0 — ленточная топка увеличенной ширины 2,7 м с активной площадью 4,0 м — для крупных котлов
• Паровой котёл КЕ-10-14С(ТЛЗМ) — паровой котёл 10 т/ч, штатно комплектуется топкой ТЛЗМ для слоевого сжигания угля

Полотно колосниковое Т329.01.04.00.00 — типовая деталь колосникового полотна или приводной группы топки ТЛЗМ. Сопутствующие запчасти (звёздочки, полотна колосниковые, шкивы боковые, штыри) — в каталоге запчасти топок ТЛЗМ. При оформлении заказа укажите типоразмер агрегата и заводской номер — это позволит согласовать конструктивные особенности межремонтного ресурса.

Полотно колосниковое: заказ и доставка

Полотно колосниковое Т329.01.04.00.00 изготавливается на заказ или поставляется со склада в зависимости от наличия. Срок изготовления при отсутствии на складе — от 5 до 10 рабочих дней по утверждённой конструкторской документации КЗ «Сибкотломаш». Минимальная партия не лимитирована — отгружаем как поштучно, так и крупным оптом.

Отгрузка осуществляется транспортными компаниями по всей России и странам ЕАЭС. Упаковка — деревянная обрешётка или паллет с обвязкой стальной лентой, что предотвращает повреждение чугунных звеньев при многоступенчатой перевалке. Для крупных партий возможна отгрузка железнодорожным контейнером или фурой 20 т.

При оформлении заказа укажите номер чертежа Т329.01.04.00.00, количество звеньев или комплектов и адрес доставки. Менеджеры КЗ «Сибкотломаш» г. Бийск подтвердят сроки и стоимость в течение рабочего дня и при необходимости сформируют пакет отгрузочных документов, включая паспорт качества и сертификат.
