Звездочка. 23.5769.001

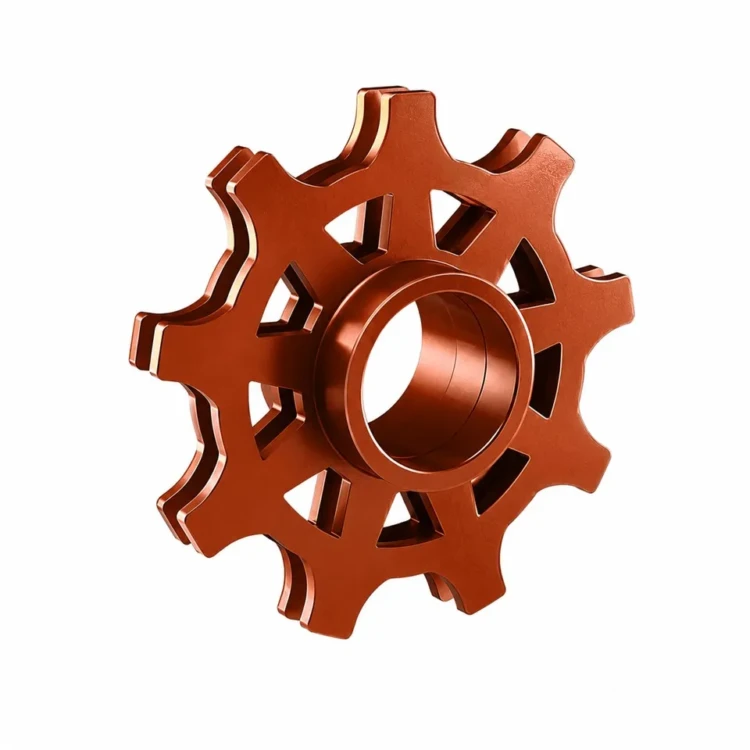

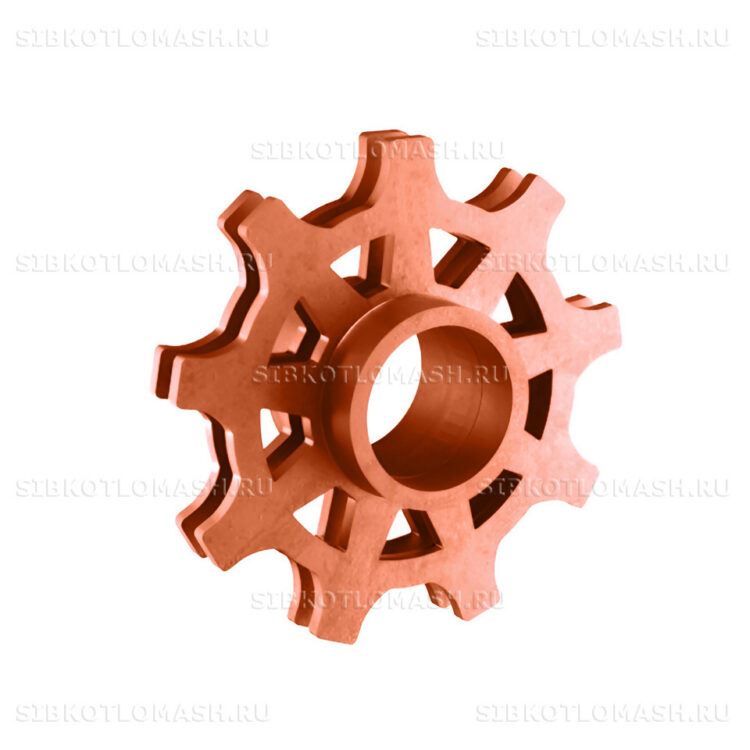

Звездочка 23.5769.001 — запасная часть привода топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Звездочка представляет собой стальную отливку с зубчатым венцом и центральным посадочным отверстием. Изделие монтируется на ведущий вал колосникового полотна и обеспечивает передачу крутящего момента от привода на ленточную колосниковую цепь топки.

Звездочка: назначение и применяемость

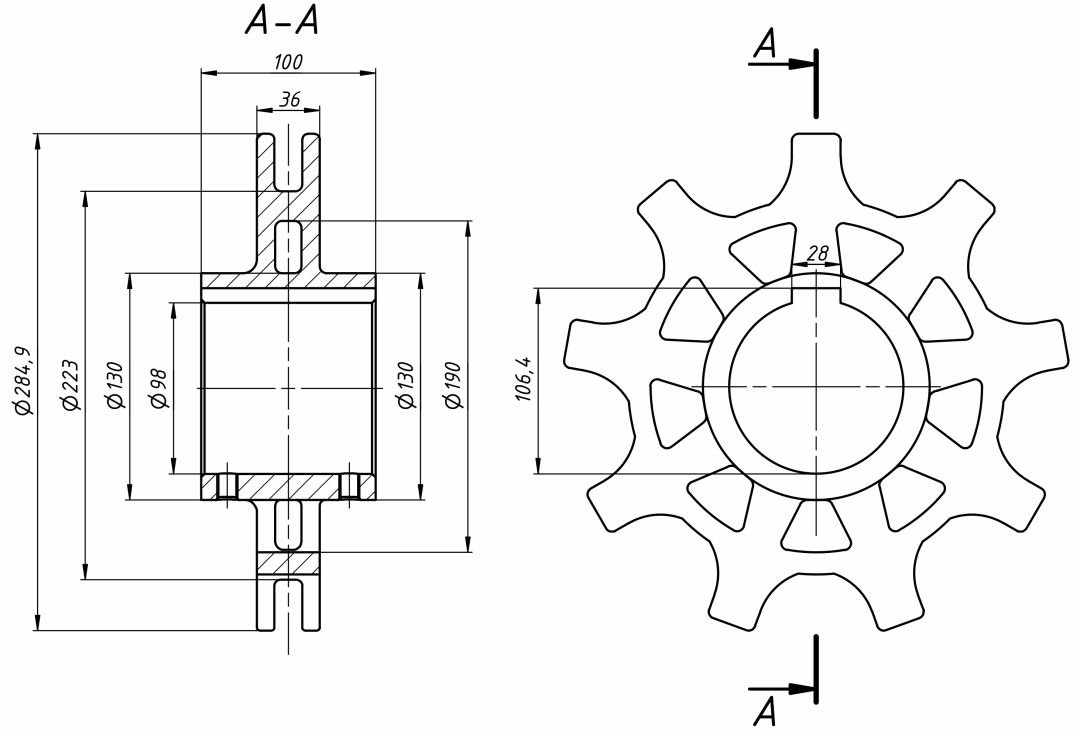

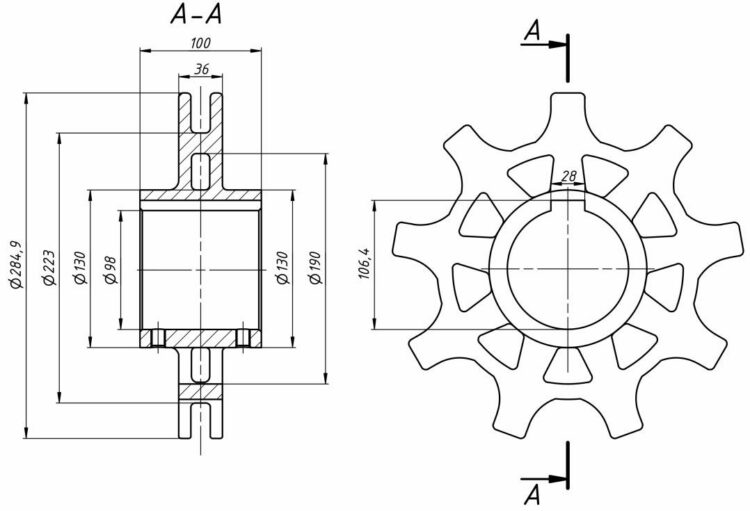

Звездочка по чертежу 23.5769.001 в составе механической топки ТЛПХ выполняет функцию зацепления приводного вала с ведущими колосниками ленточного полотна. Зубья звездочки последовательно входят в зацепление с пазами ведущих колосников 23.1603.008 и передают тяговое усилие от привода на всё колосниковое полотно. Конструкция плавающей посадки звездочки на валу обеспечивает самоустановку по ведущим колосникам и компенсирует износ полотна в процессе эксплуатации.

Звездочка по чертежу 23.5769.001 применяется в составе топок ТЛПХ всех типоразмеров — от ТЛПХ-1,1×3,0 до ТЛПХ-1,87×6,5. Стандартное количество на одну топку — две штуки, по одной с каждой стороны ведущего вала. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Рабочие условия эксплуатации детали — постоянная знакопеременная нагрузка от движения колосникового полотна со скоростью 1–6 метров в час, температура зоны установки до 200 °C, контакт с угольной пылью и шлаковыми отложениями. Под эти условия подобран материал и режим термообработки звездочки.

Звездочка: материалы и изготовление

Звездочка 23.5769.001 изготавливается из конструкционной углеродистой стали 45 по ГОСТ 1050 с термообработкой в режиме улучшение — закалка с температуры 820–840 °C с охлаждением в масле и высокий отпуск при температуре 540–600 °C. Такая обработка обеспечивает оптимальное сочетание прочности и вязкости материала, что критично для деталей, работающих при многократных знакопеременных нагрузках в горячей зоне топки.

Технология изготовления включает раскрой круглого проката либо литьё заготовки, токарную обработку посадочной шейки, нарезку зубьев фрезерованием по профилю ГОСТ 591-69, шпоночного паза по ГОСТ 23360 в посадочном отверстии, термообработку партии в проходной печи и финишную шлифовку рабочих поверхностей зубьев. Допуск на посадочное отверстие — H7 по ГОСТ 25346, твёрдость зубьев после термообработки — 235–262 единиц по Бринеллю.

Партионный контроль качества включает проверку химического состава материала по сертификату на пруток, контроль твёрдости зубьев после термообработки, измерение шага зубьев и профиля по эталонной цепи, проверку радиального и торцевого биения посадочного отверстия и визуальный осмотр всех поверхностей на отсутствие задиров и трещин. На каждую партию оформляется паспорт ОТК с приложением сертификата материала.

Антикоррозионная защита наружных поверхностей — однослойная грунт-эмаль на термостойкой основе. Зубья и посадочное отверстие консервируются смазкой К-17 на нефтяной основе для защиты от коррозии при складировании и транспортировке.

Звездочка: совместимое оборудование

Звездочка 23.5769.001 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Звездочка 23.5769.001 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Звездочка: заказ и доставка

Звездочка 23.5769.001 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом раскроя заготовки, токарной обработки посадочной шейки, нарезки зубьев фрезерованием, термообработки в проходной печи, контроля твёрдости и финишной шлифовки рабочих поверхностей зубьев.

Отгрузка осуществляется транспортными компаниями по всей территории РФ и в страны ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой и стрейч-плёнкой. На каждую партию оформляется паспорт ОТК с протоколом контроля шага зубьев и биения посадочного отверстия и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,87×4,5), диаметр ведущего вала и наличие парной звездочки в комплекте. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих комплектующих привода — корпусов подшипников, валов, штырей и колосников ведущих.
