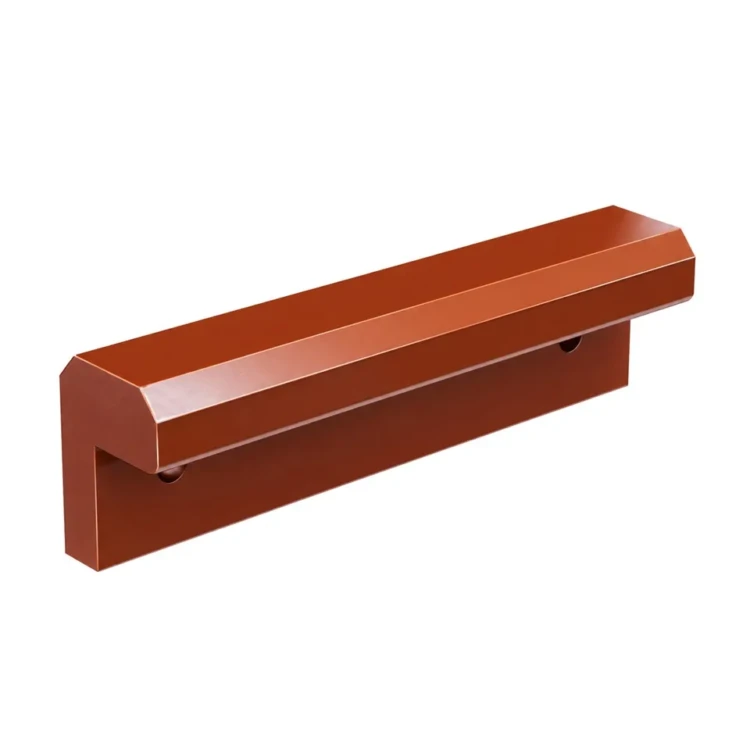

Уплотнение. 23.1603.004-02

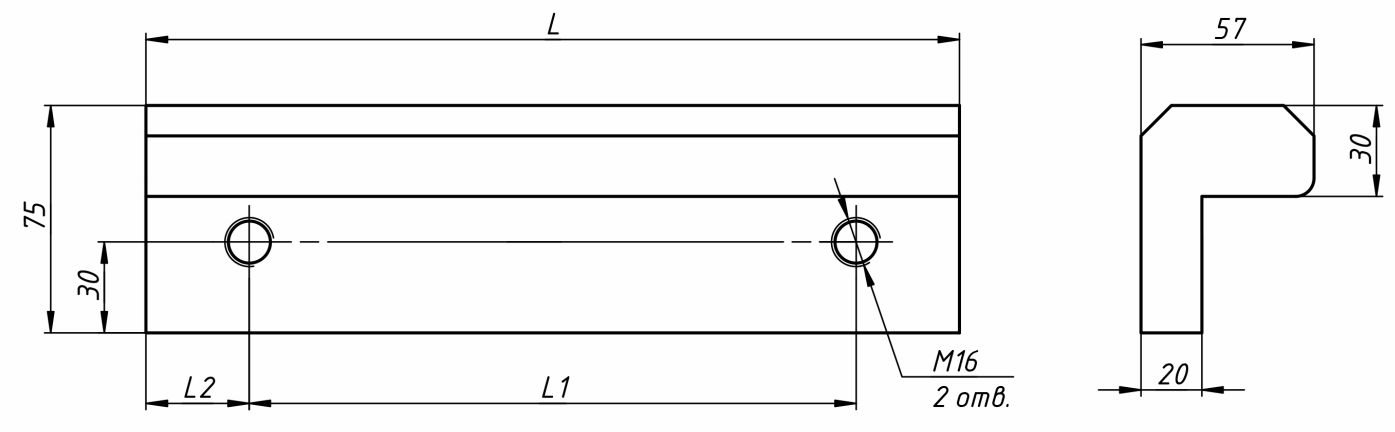

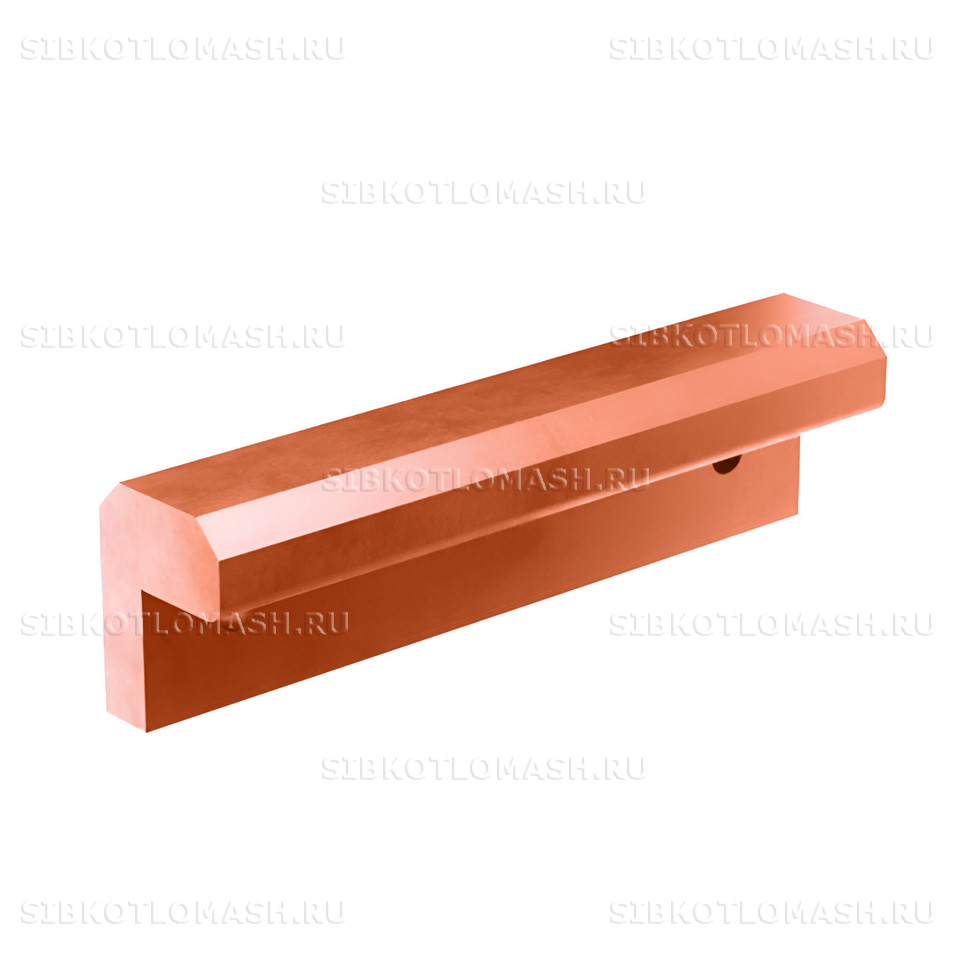

Уплотнение 23.1603.004-02 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Уплотнение представляет собой фасонную чугунную отливку и устанавливается между поперечными балками рамы топки и боковыми щеками для герметизации зон подачи воздуха к колосниковому полотну.

Уплотнение: назначение и применяемость

Уплотнение по чертежу 23.1603.004-02 решает две инженерные задачи в составе механической топки ТЛПХ. Первая — исключение перетока воздуха между зонами горения, разделёнными поперечными балками: каждая зона имеет свой шибер и свою регулируемую подачу дутья, и переток воздуха между зонами нарушает заданный аэродинамический режим горения. Вторая — герметизация стыка боковых щёк и поперечной балки от подсосов холодного воздуха из помещения котельной, который снижает КПД топки и охлаждает зону зажигания топлива.

Уплотнение применяется в составе топок ТЛПХ всех модификаций с шириной решётки 1,1; 1,4 и 1,87 метра и длиной от 3,0 до 6,5 метра. Количество уплотнений на одну топку составляет от 2 до 4 штук в зависимости от длины топки и числа зон подачи воздуха. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Деталь работает в условиях прямого контакта с раскалёнными газами и колосниковым полотном при температуре до 1000 °C, поэтому изготавливается из жаропрочного чугуна и подвергается контролю плотности отливки на отсутствие усадочных раковин и пор.

Уплотнение: материалы и изготовление

Уплотнение 23.1603.004-02 изготавливается из жаропрочного хромистого чугуна ЧХ1Т по ГОСТ 7769. Этот материал устойчив к окалинообразованию при температуре до 1000 °C, обладает высокой жаростойкостью при многократных циклах нагрев-охлаждение и сохраняет геометрию посадочных мест на протяжении всего срока службы. Хром в составе чугуна образует на поверхности отливки защитную плёнку из оксидов, препятствующую дальнейшему окислению и потере сечения.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Каждая отливка проходит обрубку, очистку от формовочной смеси, термообработку для снятия литейных напряжений и контроль геометрии посадочных мест механической обработкой. Проушины крепления и паз под колосниковое полотно выполняются с допуском по 12 квалитету точности.

Каждая партия уплотнений сопровождается сертификатом материала с указанием химического состава чугуна и результатов механических испытаний образцов-свидетелей. Это гарантирует соответствие отливки требованиям ГОСТ и предсказуемый срок службы детали в эксплуатации.

Поверхность отливки не окрашивается — лакокрасочные покрытия не выдерживают рабочих температур в зоне колосникового полотна. Антикоррозионная защита при транспортировке — консервационная смазка, удаляемая перед монтажом.

Замена уплотнений выполняется при плановом останове топки на ремонт через смотровые лючки в обмуровке топочного блока или после демонтажа боковых щёк рамы. Время замены одного комплекта уплотнений на топке ТЛПХ-1,87 — от 4 до 6 человеко-часов с учётом подготовки посадочных мест и проверки прилегания фасонных плоскостей.

Уплотнение: совместимое оборудование

Уплотнение 23.1603.004-02 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Уплотнение 23.1603.004-02 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Уплотнение: заказ и доставка

Уплотнение 23.1603.004-02 изготавливается на заказ или поставляется со склада в зависимости от текущего наличия. Срок изготовления при отсутствии на складе — от 7 до 15 рабочих дней, включая литьё в песчано-глинистые формы, обрубку отливки, термообработку для снятия литейных напряжений, механическую обработку посадочных мест и контроль ОТК.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка с обвязкой стальной лентой. На каждую партию оформляется паспорт с отметкой ОТК, сертификатом материала и протоколом контроля геометрии.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,87×4,5), требуемое количество уплотнений и срок поставки. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции на складе, сроки изготовления и условия отгрузки в течение рабочего дня.
