Уплотнение. 23.1603.004-03

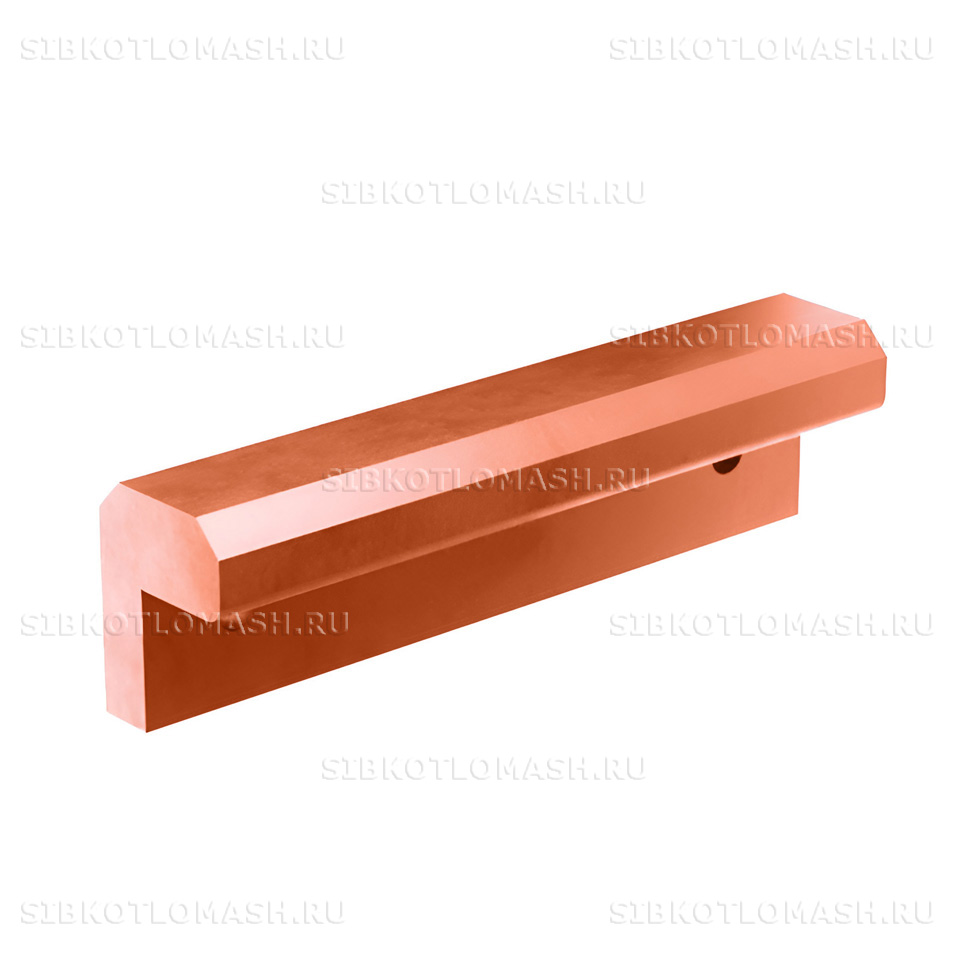

Уплотнение 23.1603.004-03 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Деталь выполнена в виде фасонной чугунной отливки и обеспечивает герметичность стыков между поперечными балками и боковыми щёками рамы топки в зоне колосникового полотна.

Уплотнение: назначение и применяемость

Уплотнение по чертежу 23.1603.004-03 в составе механической топки ТЛПХ выполняет функцию газодинамического разделителя. Каждая зона подачи воздуха в топке имеет собственную регулировку шибером, и для соблюдения расчётного распределения дутья между зонами требуется исключение перетока воздуха через щели и зазоры в раме. Уплотнение перекрывает эти зазоры и поддерживает требуемое аэродинамическое сопротивление каждой зоны.

Уплотнение по чертежу 23.1603.004-03 применяется в составе топок ТЛПХ всех ширин — 1,1; 1,4 и 1,87 метра. Длина решётки топки может составлять от 3,0 до 6,5 метра, и количество уплотнений на одно изделие изменяется от 2 до 4 штук в зависимости от длины и числа зон подачи воздуха. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Рабочие условия эксплуатации детали — прямой контакт с раскалёнными газами при температуре до 1000 °C, переменное тепловое нагружение при пусках и остановах котла, а также механическое истирание шлаковыми отложениями. Под эти условия подбирается материал отливки и определяется ресурс детали.

Уплотнение: материалы и изготовление

Уплотнение 23.1603.004-03 отливается из жаропрочного хромистого чугуна ЧХ1Т по ГОСТ 7769. Этот материал содержит около 1 процента хрома, что обеспечивает устойчивость к окалинообразованию и сохранение геометрии посадочных мест в условиях многократных циклов нагрев-охлаждение. При рабочих температурах до 1000 °C на поверхности отливки образуется тонкая оксидная плёнка, которая препятствует дальнейшему окислению металла и потере сечения детали.

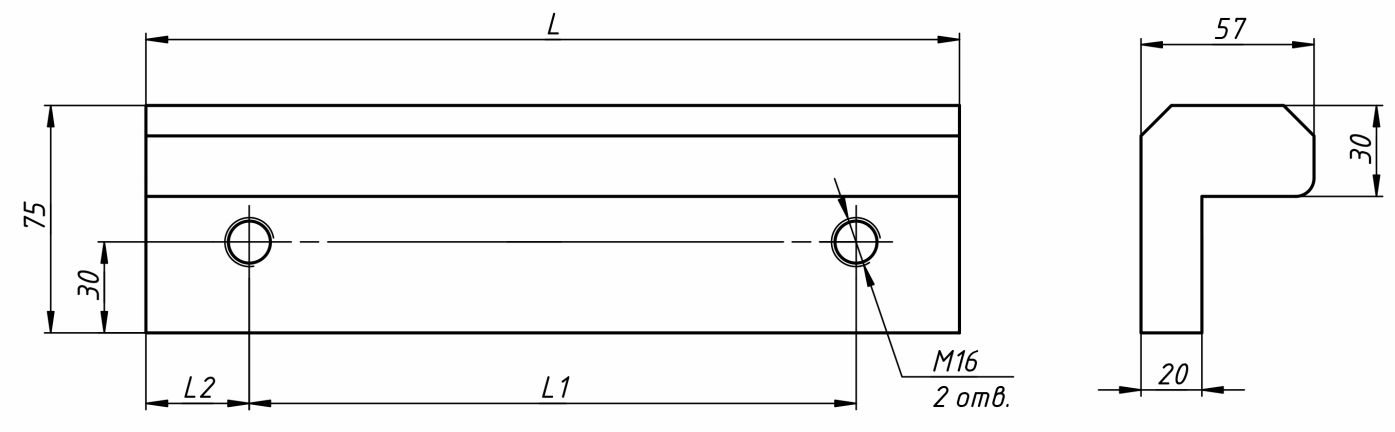

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Каждая отливка после извлечения из формы проходит обрубку литников и прибылей, очистку от формовочной смеси на дробемётной установке, термообработку в виде нормализации для снятия литейных напряжений и контроль геометрии посадочных проушин. Допуск на размеры проушин — 12 квалитет точности по ГОСТ 25346.

Партионный контроль качества включает химический анализ материала по плавкам, испытания механических свойств образцов-свидетелей на растяжение и твёрдость, а также визуальный осмотр каждой отливки на отсутствие усадочных раковин и трещин. На партию оформляется сертификат материала с указанием результатов всех контрольных операций.

Лакокрасочное покрытие на рабочих поверхностях не применяется — оно выгорает при первом же нагреве топки. Антикоррозионная защита при складировании и транспортировке обеспечивается консервационной смазкой К-17 или аналогом, которая удаляется растворителем перед монтажом.

Уплотнение: совместимое оборудование

Уплотнение 23.1603.004-03 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Уплотнение 23.1603.004-03 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Уплотнение: заказ и доставка

Уплотнение 23.1603.004-03 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 7 до 15 рабочих дней, что включает плавку и заливку металла, остывание отливки в форме, обрубку литников, термообработку, очистку поверхностей, механическую обработку посадочных мест и приёмочный контроль ОТК.

Отгрузка осуществляется транспортными компаниями по всей территории РФ и в страны ЕАЭС. Упаковка — деревянный ящик с обвязкой и защитной плёнкой от атмосферных осадков. Обработанные поверхности консервируются смазкой К-17. Для крупных партий применяется паллетная отгрузка со стальной обвязкой и стрейч-плёнкой. На каждую партию оформляется паспорт с отметкой ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,87×4,5), количество уплотнений и требуемый срок поставки. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Дополнительно возможен подбор сопутствующих запасных частей топки — колосников, штырей и звёздочек привода.
