Паровой котел ДКВр-2,5-13С(ПТЛ-РПК)

Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) — стационарный водотрубный двухбарабанный котёл паропроизводительностью 2,5 т/ч, предназначенный для выработки насыщенного или слабоперегретого пара для технологических и отопительных нужд промышленных предприятий и котельных. Оборудование выпускается на КЗ «Сибкотломаш» (г. Бийск) и рассчитано на работу при давлении 1,3 МПа (13 кгс/см²) с температурой насыщенного пара 194 °C.

Основные параметры котла: паропроизводительность — 2,5 т/ч, рабочее давление — 1,3 МПа, температура питательной воды — 100 °C, конвективная поверхность нагрева — 56 м², радиационная поверхность нагрева (экранов) — 12,4 м², объём топочной камеры — 4,6 м³, КПД на каменном угле — 86 %, водяной объём — 4,3 м³, паровой объём — 1,4 м³.

Технические характеристики Паровой котел ДКВр-2,5-13С(ПТЛ-РПК)

Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) относится к серии ДКВр — двухбарабанных котлов вертикально-водотрубного типа с естественной циркуляцией, широко применяемых в промышленных и отопительных котельных на территории России и стран СНГ. Литера «С» в обозначении указывает на слоевую топку, а индекс «ПТЛ-РПК» определяет тип топочного устройства: пневмомеханический забрасыватель с ленточной подачей топлива и колосниковая решётка с поворотными колосниками.

Котёл работает на каменном и буром угле по принципу слоевого сжигания. Суммарная поверхность нагрева составляет 68,4 м² (56 м² конвективная + 12,4 м² радиационная), что обеспечивает эффективную передачу тепла при компактных габаритах агрегата. Рабочее давление 1,3 МПа позволяет использовать котёл для широкого спектра технологических процессов, требующих пара средних параметров.

Конструкция и принцип работы Паровой котел ДКВр-2,5-13С(ПТЛ-РПК)

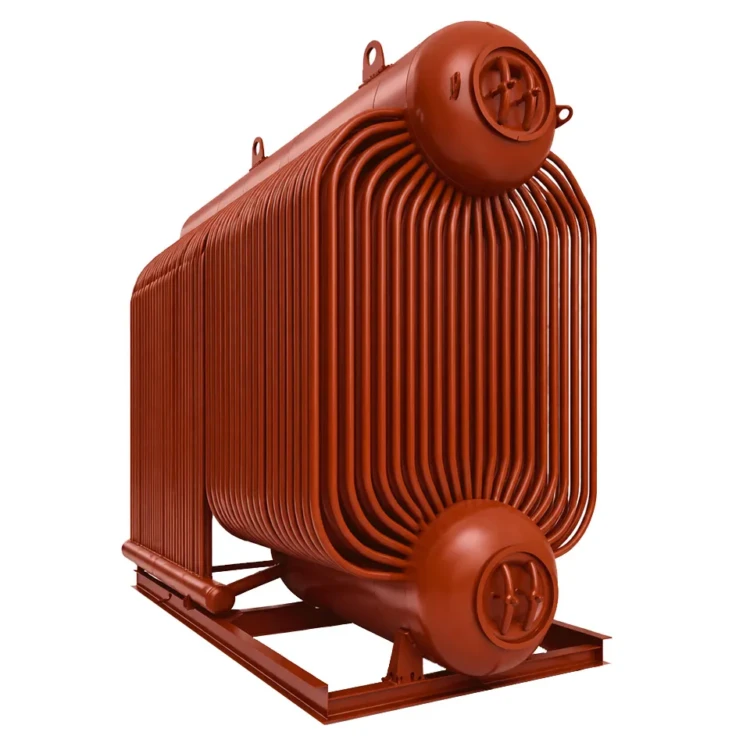

Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) имеет двухбарабанную вертикально-водотрубную конструкцию с естественной циркуляцией теплоносителя. Верхний и нижний барабаны соединены пучком кипятильных (конвективных) труб и экранными трубами, которые образуют топочную камеру объёмом 4,6 м³.

Топочное устройство ПТЛ-РПК включает пневмомеханический забрасыватель, подающий твёрдое топливо на колосниковую решётку с поворотными колосниками. Такая конструкция обеспечивает механизированную загрузку топлива и удаление шлака, что снижает долю ручного труда при эксплуатации.

Принцип работы котла следующий: твёрдое топливо подаётся забрасывателем на колосниковую решётку, где сгорает в слое. Горячие продукты сгорания омывают экранные трубы топочной камеры, передавая тепло излучением (радиационный теплообмен). Далее дымовые газы проходят через конвективный пучок труб между верхним и нижним барабанами, отдавая тепло котловой воде за счёт конвекции. Образовавшийся пар поднимается в верхний барабан, где проходит через сепарационные устройства для отделения капель влаги, после чего насыщенный пар отводится потребителю.

Водяной объём котла составляет 4,3 м³, паровой — 1,4 м³. Естественная циркуляция обеспечивается разностью плотностей воды в опускных трубах и пароводяной смеси в подъёмных экранных трубах, что гарантирует надёжный и стабильный режим работы без применения циркуляционных насосов.

Преимущества Паровой котел ДКВр-2,5-13С(ПТЛ-РПК)

• КПД 86 % на каменном угле — эффективное использование топлива и снижение эксплуатационных расходов.
• Механизированная подача топлива и удаление шлака — пневмомеханический забрасыватель ПТЛ-РПК и поворотные колосники сокращают объём ручного труда обслуживающего персонала.
• Универсальность по топливу — котёл работает на каменном и буром угле, что позволяет использовать доступные местные виды твёрдого топлива.
• Надёжная естественная циркуляция — двухбарабанная водотрубная конструкция обеспечивает стабильный режим работы без дополнительных циркуляционных насосов.
• Развитая поверхность нагрева — суммарная площадь 68,4 м² (конвективная 56 м² + радиационная 12,4 м²) обеспечивает высокую теплоотдачу при паропроизводительности 2,5 т/ч.
• Серийное производство на КЗ «Сибкотломаш» (г. Бийск) — отработанная конструкция с большим опытом эксплуатации на промышленных объектах.
• Рабочее давление 1,3 МПа — позволяет обеспечить паром широкий круг технологических потребителей и отопительных систем.

Область применения

Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) применяется в промышленных и отопительных котельных, на предприятиях с потребностью в технологическом паре давлением до 1,3 МПа. Котёл используется для отопления производственных и административных зданий, обеспечения паром технологических процессов на предприятиях пищевой, деревообрабатывающей, строительной и других отраслей промышленности.

Котёл соответствует требованиям ГОСТ 3619-89 «Котлы паровые стационарные. Типы и основные параметры», что подтверждает соответствие агрегата нормативным требованиям к паровым котлам данного класса.

Паровой котел ДКВр-2,5-13С(ПТЛ-РПК) особенно востребован в регионах с доступным твёрдым топливом (каменный и бурый уголь), где слоевое сжигание является экономически оправданным решением для котельных малой и средней мощности.

Комплектация котельной с Паровой котел ДКВр-2,5-13С(ПТЛ-РПК)

Для полноценной работы в составе котельной рекомендуется следующее оборудование:

• Экономайзер чугунный (ЭП, ЭБ) или стальной — для подогрева питательной воды и повышения общего КПД котельной установки.
• Дымосос (ДН-6,3 или аналогичный) — для создания разрежения в газовом тракте и отвода продуктов сгорания.
• Дутьевой вентилятор (ВДН-6,3 или аналогичный) — для подачи воздуха в топочную камеру и обеспечения процесса горения.
• Водоподготовительная установка (ВПУ) — для очистки и умягчения питательной воды, предотвращения накипеобразования.
• Питательный насос — для подачи питательной воды в котёл под рабочим давлением.
• Дымовая труба — для отвода дымовых газов и создания естественной тяги.
• Система золоудаления (скребковый или шнековый транспортёр) — для механизированного удаления золы и шлака из-под колосниковой решётки.
• Арматура котловая — предохранительные клапаны, водоуказательные стёкла, манометры и другие приборы контроля и безопасности.

Состав и стоимость комплектации уточняйте при оформлении заказа.
