Уплотнение. 23.1603.005

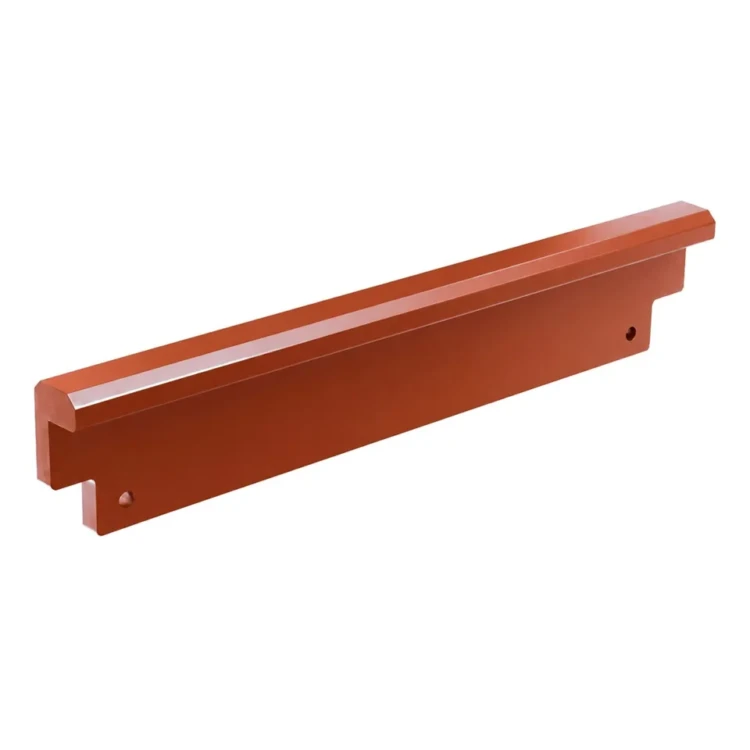

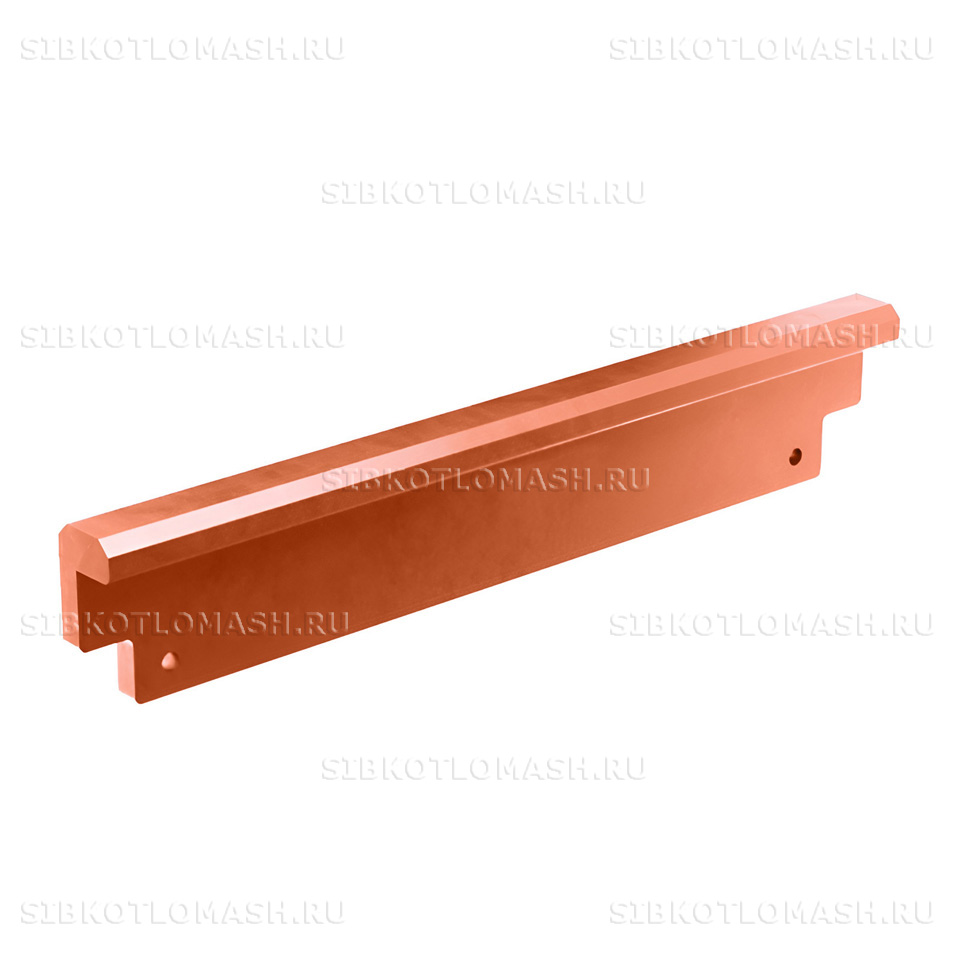

Уплотнение 23.1603.005 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Деталь представляет собой длинную чугунную отливку с направляющим пазом и устанавливается на щеках рамы топки в качестве боковой опорной поверхности для колосникового полотна.

Уплотнение: назначение и применяемость

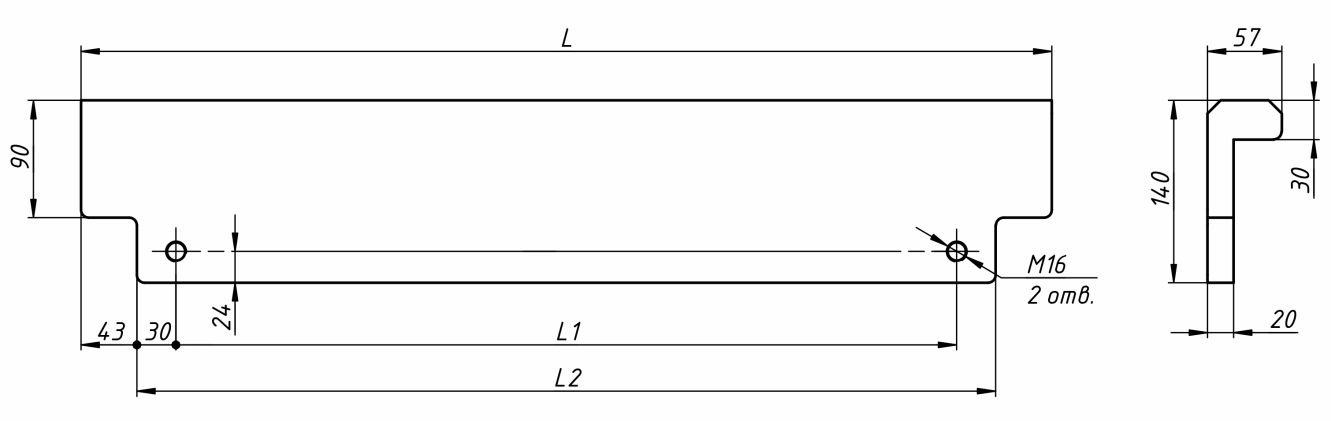

Уплотнение по чертежу 23.1603.005 выполняет в составе механической топки ТЛПХ двойную функцию. Во-первых, оно служит направляющей скольжения для колосникового полотна вдоль боковой щеки рамы: длина детали подобрана так, чтобы крайний колосник постоянно находился на чугунной поверхности и не контактировал со стальной щекой рамы, изнашивающейся в зоне трения значительно быстрее. Во-вторых, деталь перекрывает зазор между колосниковым полотном и щекой, исключая подсос воздуха из помещения котельной в активную зону горения.

Уплотнение по чертежу 23.1603.005 применяется в составе топок ТЛПХ всех модификаций — шириной 1,1; 1,4 и 1,87 метра и длиной от 3,0 до 6,5 метра. Стандартное количество детали на одну топку — две штуки, по одной на левую и правую щёку рамы. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — постоянный контакт с колосниковым полотном, передвигающимся со скоростью от 1 до 6 метров в час, температура поверхности до 800 °C, абразивное воздействие шлаковых частиц и горящего топлива. Под эти условия подобран материал и геометрия паза.

Уплотнение: материалы и изготовление

Уплотнение 23.1603.005 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал сочетает высокую жаростойкость, износостойкость по сухому трению и хорошую обрабатываемость резанием, что важно для финишной обработки направляющего паза под колосниковое полотно. Пластинчатый графит в структуре чугуна выполняет роль твёрдой смазки в зоне контакта с движущимся колосником, что увеличивает ресурс детали при работе без принудительной смазки.

Литьё выполняется в песчано-глинистые формы по серийной оснастке завода. После извлечения из формы отливка проходит обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку для снятия литейных напряжений и последующую механическую обработку рабочего паза. Прямолинейность паза по длине проверяется поверочной линейкой с допуском не более 0,5 мм на метр длины — это критично для плавности хода колосникового полотна.

Контроль качества каждой партии включает химический анализ материала по плавке, испытания твёрдости и предела прочности на образцах-свидетелях, ультразвуковой контроль рабочей зоны паза на отсутствие литейных дефектов и визуальный осмотр всех поверхностей. На партию оформляется сертификат материала.

Лакокрасочные покрытия на отливку не наносятся — они выгорают при первом же выводе топки на рабочий режим. Антикоррозионная защита при хранении и транспортировке — консервационная смазка К-17 или аналог.

Уплотнение: совместимое оборудование

Уплотнение 23.1603.005 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Уплотнение 23.1603.005 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Уплотнение: заказ и доставка

Уплотнение 23.1603.005 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки металла, остывания отливки, термообработки, абразивоструйной очистки, механической обработки направляющего паза и контроля прямолинейности.

Отгрузка осуществляется транспортными компаниями по всей территории РФ и в страны ЕАЭС. Упаковка — деревянный ящик с обвязкой, с защитной плёнкой от атмосферных осадков и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой и стрейч-плёнкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,87×4,5), количество уплотнений и желаемый срок поставки. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня. Дополнительно возможен подбор сопутствующих запасных частей топки — колосников, штырей, звёздочек привода и поперечных уплотнений.
