Уплотнение. 23.1603.004-01

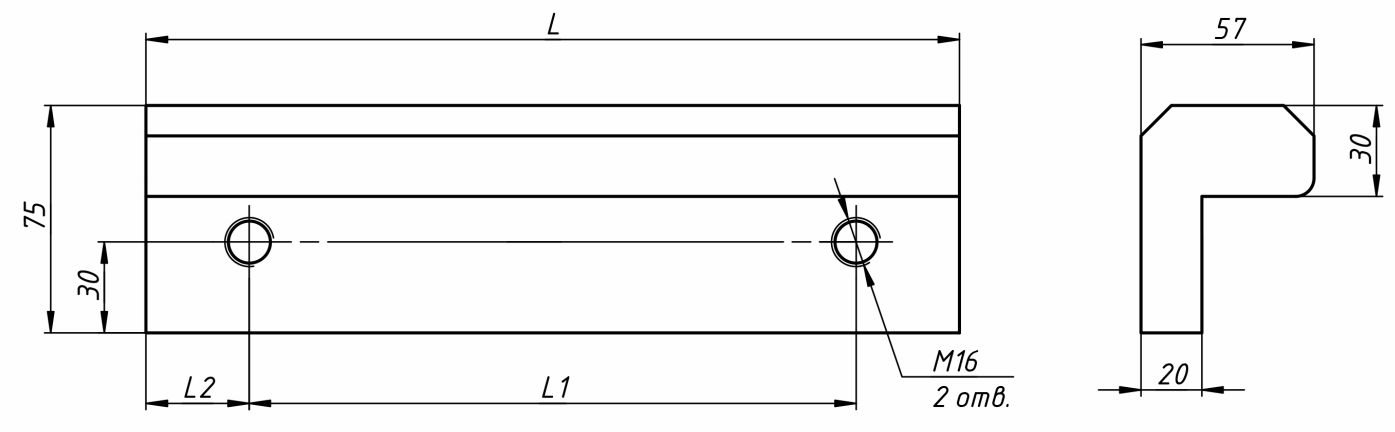

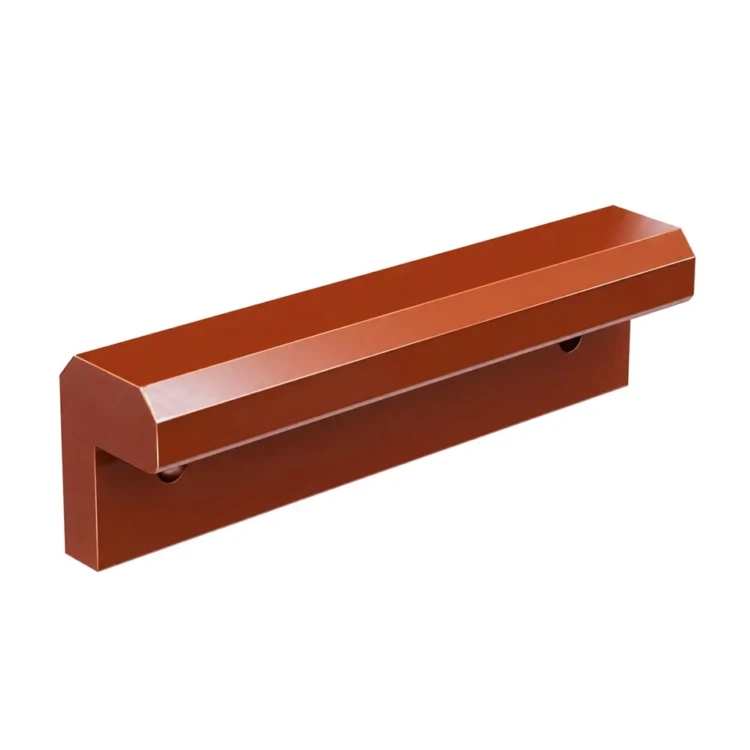

Уплотнение 23.1603.004-01 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Это удлинённое исполнение поперечного уплотнения серии 23.1603.004 длиной 416 миллиметров. Деталь представляет собой чугунную фасонную отливку и устанавливается между поперечной балкой и боковой щёкой рамы топок увеличенной ширины — преимущественно типоразмеров 1,4 и 1,87 метра.

Уплотнение: назначение и применяемость

Уплотнение по чертежу 23.1603.004-01 в составе механической топки ТЛПХ выполняет ту же газодинамическую функцию, что и базовое исполнение серии — изолирует зоны подачи воздуха друг от друга и исключает перетоки между ними. Увеличенная длина 416 миллиметров позволяет применять деталь в топках со ступенчатой компоновкой балок и в широких типоразмерах с шириной решётки 1,4 и 1,87 метра.

Уплотнение по чертежу 23.1603.004-01 применяется в составе топок ТЛПХ преимущественно средних и крупных типоразмеров — шириной 1,4 и 1,87 метра и длиной от 3,0 до 6,5 метра. На одну топку устанавливается от 2 до 4 уплотнений данного исполнения, обычно в составе ремкомплекта совместно с базовым уплотнением 23.1603.004 и удлинёнными модификациями -02 и -03. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с раскалёнными газами при температуре до 1000 °C, циклические тепловые нагрузки при пусках и остановах котла, абразивное воздействие шлаковых частиц на рабочую поверхность. Под эти условия подобрана марка чугуна и режим термообработки отливки.

Уплотнение: материалы и изготовление

Уплотнение 23.1603.004-01 отливается из жаропрочного хромистого чугуна ЧХ1Т по ГОСТ 7769. Этот материал содержит легирующую добавку хрома около 1 процента, что обеспечивает устойчивость отливки к окалинообразованию при температуре до 1000 °C и предсказуемое сохранение геометрии посадочных мест при многократных циклах нагрев-охлаждение, типичных для эксплуатации топки с переменной нагрузкой котла.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки до полного остывания, выбивку из формы, обрубку литников и прибылей, очистку дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и финишный размерный контроль посадочных проушин. Удлинённая отливка требует особого внимания к прямолинейности по длине — допуск не более 0,3 мм на метр длины.

Партионный контроль качества каждой плавки включает химический анализ материала по сертификату, испытания механических свойств на образцах-свидетелях, ультразвуковой контроль рабочих поверхностей на отсутствие литейных дефектов и визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор. На каждую партию оформляется паспорт ОТК и сертификат материала с приложением плавочного сертификата чугуна.

Лакокрасочное покрытие на отливку не наносится — оно выгорает при первом же выводе топки на рабочий режим. Антикоррозионная защита при складировании и транспортировке обеспечивается консервационной смазкой К-17 на нефтяной основе, удаляемой растворителем перед монтажом.

Уплотнение: совместимое оборудование

Уплотнение 23.1603.004-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Уплотнение 23.1603.004-01 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Уплотнение: заказ и доставка

Уплотнение 23.1603.004-01 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 7 до 15 рабочих дней с учётом плавки и заливки металла, выдержки отливки в форме, отжига для снятия литейных напряжений, дробемётной очистки и приёмочного контроля прямолинейности удлинённой отливки.

Отгрузка осуществляется транспортными компаниями по всей территории РФ и в страны ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией обработанных поверхностей. Удлинённые отливки укладываются на жёсткое основание ящика для исключения деформации при транспортировке. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,87×4,5), количество уплотнений данного исполнения и комплектность другими исполнениями серии. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиций, сроки изготовления и условия отгрузки в течение рабочего дня.
