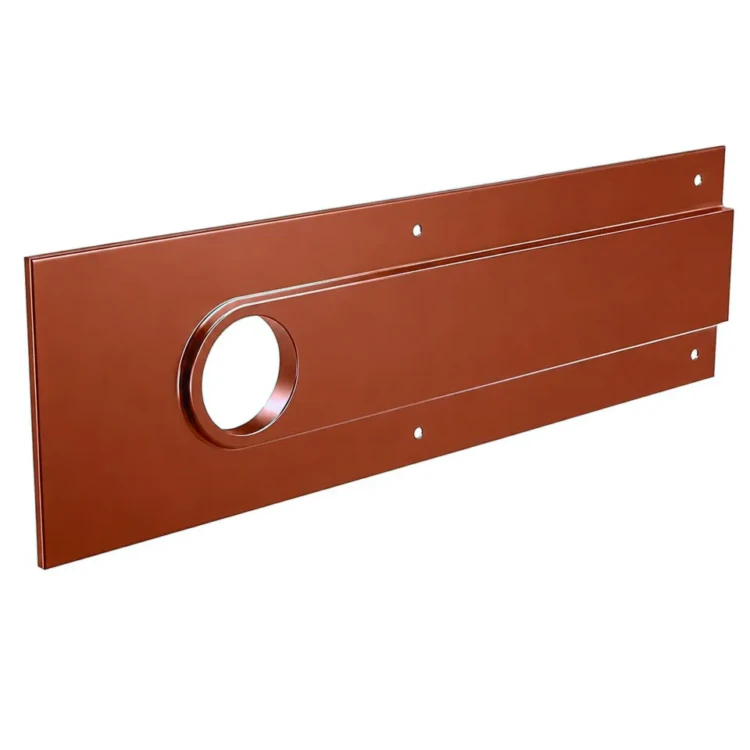

Уплотнение. 23.1601.004

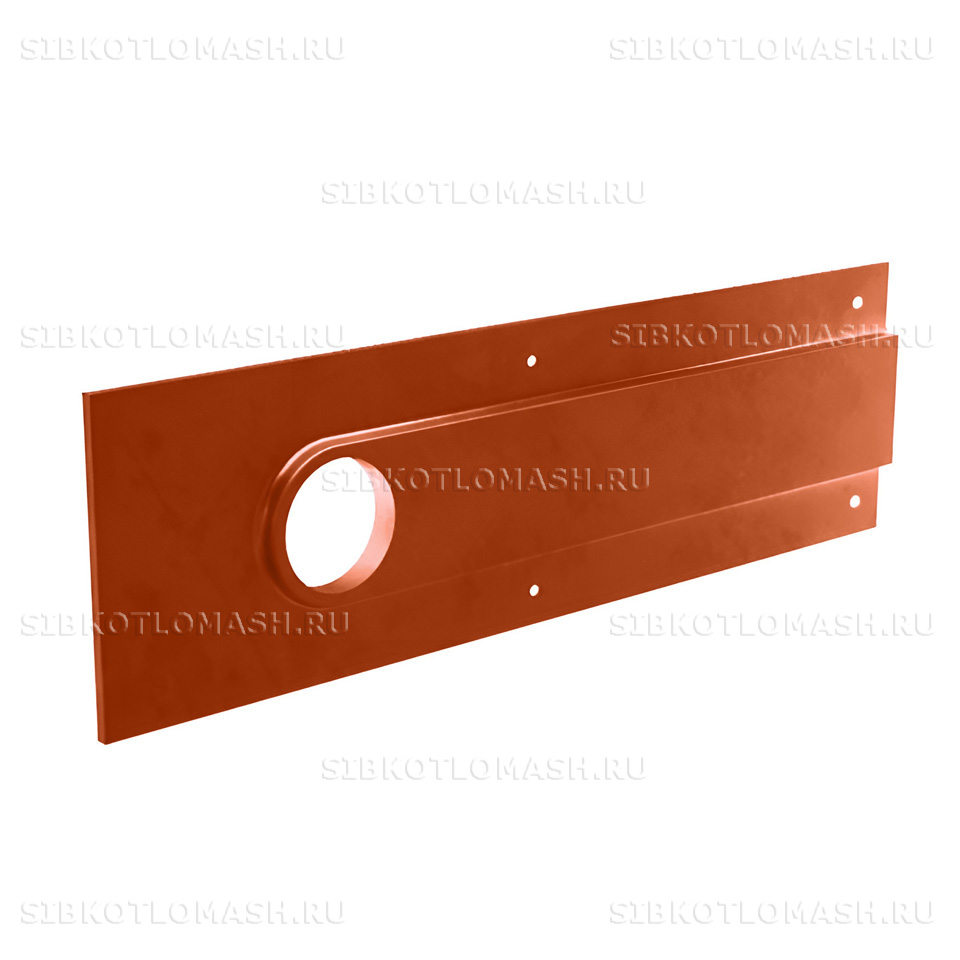

Уплотнение 23.1601.004 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Уплотнение представляет собой фасонную отливку из жаропрочного чугуна и устанавливается в зоне поперечной балки рамы топки для герметизации стыков с боковыми щёками и нижним поддоном воздухораспределительной системы.

Уплотнение: назначение и применяемость

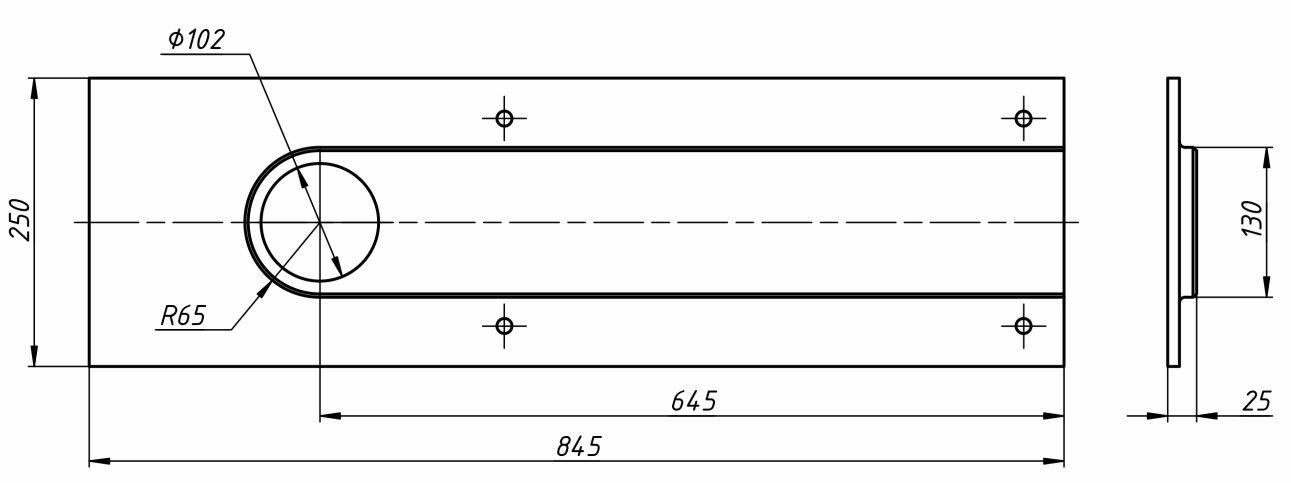

Уплотнение по чертежу 23.1601.004 является элементом системы герметизации поперечной балки рамы топки ТЛПХ. Поперечные балки образуют каркас, в котором каждая зона подачи воздуха отделена от соседних, и уплотнение перекрывает технологические зазоры между балкой и сопрягаемыми деталями рамы. Это предотвращает неконтролируемый переток воздуха между зонами и подсос холодного воздуха из помещения котельной в активную зону горения.

Уплотнение по чертежу 23.1601.004 применяется в составе топок ТЛПХ всех типоразмеров — шириной 1,1; 1,4 и 1,87 метра и длиной от 3,0 до 6,5 метра. Количество уплотнений на одно изделие составляет от 4 до 8 штук в зависимости от числа поперечных балок в конкретной модификации. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — постоянный контакт с раскалёнными газами при температуре до 1000 °C, переменное тепловое нагружение при пусках и остановах котла, абразивное воздействие шлаковых частиц. Под эти условия подбирается материал отливки и геометрия посадочных проушин крепежа.

Уплотнение: материалы и изготовление

Уплотнение 23.1601.004 отливается из жаропрочного хромистого чугуна ЧХ1Т по ГОСТ 7769. Этот материал содержит легирующую добавку хрома, что обеспечивает устойчивость к окалинообразованию при температуре до 1000 °C и сохранение геометрии посадочных мест при многократных циклах нагрев-охлаждение. На поверхности отливки в первые часы работы образуется тонкая оксидная плёнка, которая препятствует дальнейшему окислению и потере сечения детали.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава в форму, выдержку отливки до полного остывания, выбивку из формы, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и контроль геометрии посадочных проушин. Допуск на размеры проушин — 12 квалитет точности по ГОСТ 25346.

Партионный контроль качества включает химический анализ материала по плавке, испытания механических свойств на образцах-свидетелях, ультразвуковой контроль рабочих поверхностей на отсутствие литейных дефектов и визуальный осмотр всех поверхностей отливки на отсутствие усадочных раковин, трещин и пор. На каждую партию оформляется паспорт ОТК и сертификат материала с приложением плавочного сертификата.

Лакокрасочное покрытие на отливку не наносится — оно выгорает при первом же выводе топки на рабочий режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой К-17 на нефтяной основе, которая удаляется растворителем перед монтажом в топку.

Уплотнение: совместимое оборудование

Уплотнение 23.1601.004 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Уплотнение 23.1601.004 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Уплотнение: заказ и доставка

Уплотнение 23.1601.004 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 7 до 15 рабочих дней с учётом плавки и заливки металла, выдержки отливки в форме, отжига для снятия литейных напряжений, дробемётной очистки и приёмочного контроля геометрии.

Отгрузка осуществляется транспортными компаниями по всей территории РФ и в страны ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой и стрейч-плёнкой. На каждую партию оформляется паспорт ОТК с протоколом измерений и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,87×4,5), количество уплотнений и желаемый срок поставки. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции на складе, сроки изготовления и условия отгрузки в течение рабочего дня. Возможен подбор сопутствующих запасных частей рамы и колосникового полотна топки.
