Уплотнение. 23.1603.004

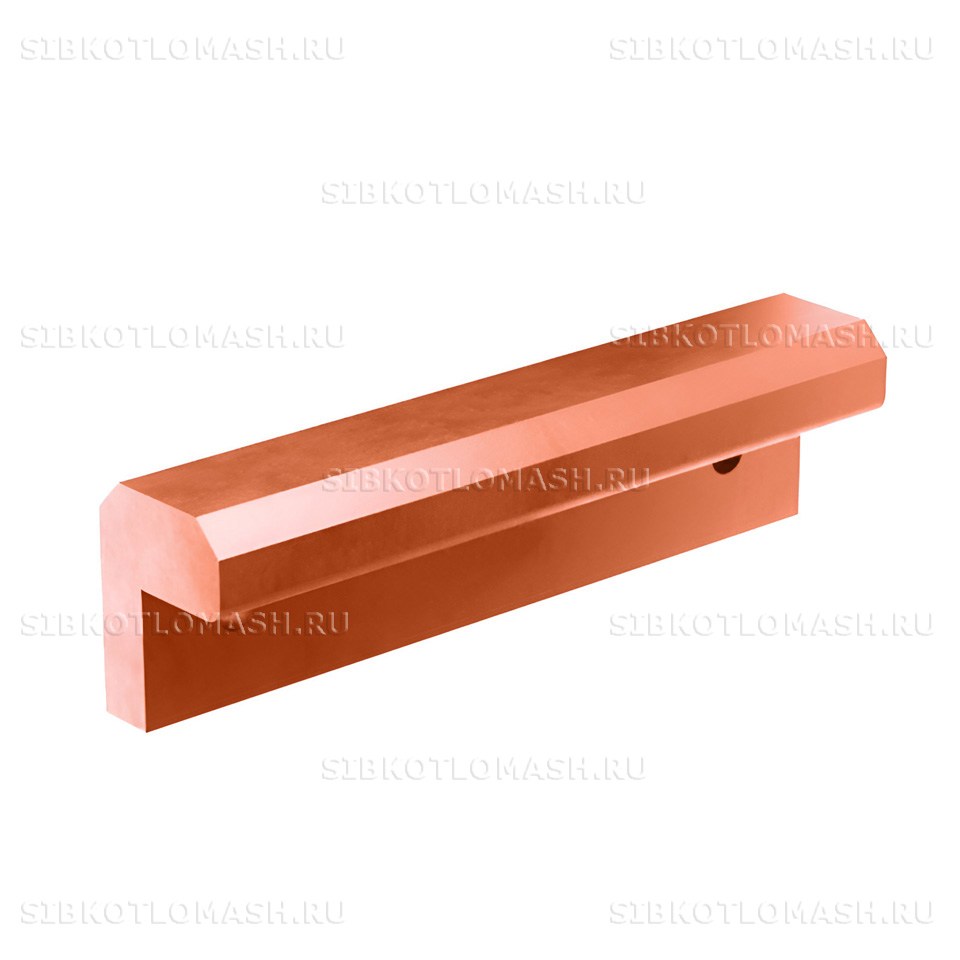

Уплотнение 23.1603.004 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Это базовое исполнение поперечного уплотнения серии 23.1603.004 длиной 268 миллиметров. Деталь представляет собой короткую чугунную отливку и устанавливается между поперечной балкой и боковой щёкой рамы топки для герметизации зон подачи воздуха к колосниковому полотну.

Уплотнение: назначение и применяемость

Уплотнение по чертежу 23.1603.004 решает в составе механической топки ТЛПХ ключевую задачу газодинамического разделения зон горения. Каждая зона подачи воздуха в топке отделена от соседних поперечной балкой и имеет собственный шибер для регулирования расхода дутья. Для поддержания расчётного распределения дутья между зонами требуется исключение перетока воздуха через зазоры в местах сопряжения балок с боковыми щёками рамы — именно эту функцию и выполняет уплотнение.

Уплотнение по чертежу 23.1603.004 применяется в составе топок ТЛПХ всех модификаций — шириной 1,1; 1,4 и 1,87 метра и длиной от 3,0 до 6,5 метра. В качестве базового исполнения серии деталь имеет наименьшую длину 268 мм и устанавливается на поперечные балки малой длины — в основном на топки шириной 1,1 метра. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с раскалёнными газами при температуре до 1000 °C, переменное тепловое нагружение при пусках и остановах котла, истирающее воздействие шлаковых частиц. Под эти условия подбирается материал отливки и режим её термообработки.

Уплотнение: материалы и изготовление

Уплотнение 23.1603.004 отливается из жаропрочного хромистого чугуна ЧХ1Т по ГОСТ 7769. Хром в составе чугуна обеспечивает устойчивость к окалинообразованию при температуре до 1000 °C и сохранение геометрии посадочных мест при многократных циклах нагрев-охлаждение. При выводе топки на рабочий режим на поверхности отливки образуется тонкая защитная плёнка из оксидов, которая препятствует дальнейшему окислению металла.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава, выдержку отливки в форме, выбивку, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку в режиме отжиг и контроль геометрии посадочных проушин. Допуск на размеры проушин — 12 квалитет точности по ГОСТ 25346.

Партионный контроль качества включает химический анализ материала по плавке, испытания механических свойств на образцах-свидетелях, ультразвуковой контроль рабочих поверхностей на отсутствие литейных дефектов и визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор. На каждую партию оформляется паспорт ОТК с сертификатом материала.

Лакокрасочное покрытие на отливку не наносится — оно выгорает при первом же выводе топки на рабочий режим. Антикоррозионная защита при хранении и транспортировке обеспечивается консервационной смазкой К-17, которая удаляется растворителем перед монтажом в топку.

Уплотнение: совместимое оборудование

Уплотнение 23.1603.004 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Уплотнение 23.1603.004 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Уплотнение: заказ и доставка

Уплотнение 23.1603.004 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 7 до 15 рабочих дней с учётом плавки и заливки металла, выдержки отливки в форме, отжига для снятия литейных напряжений, дробемётной очистки и приёмочного контроля геометрии.

Отгрузка осуществляется транспортными компаниями по всей территории РФ и в страны ЕАЭС. Упаковка — деревянный ящик с обвязкой и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,1×3,5 или ТЛПХ-1,87×4,5), количество уплотнений базового исполнения и комплект удлинённых модификаций. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиций, сроки изготовления и условия отгрузки в течение рабочего дня.
