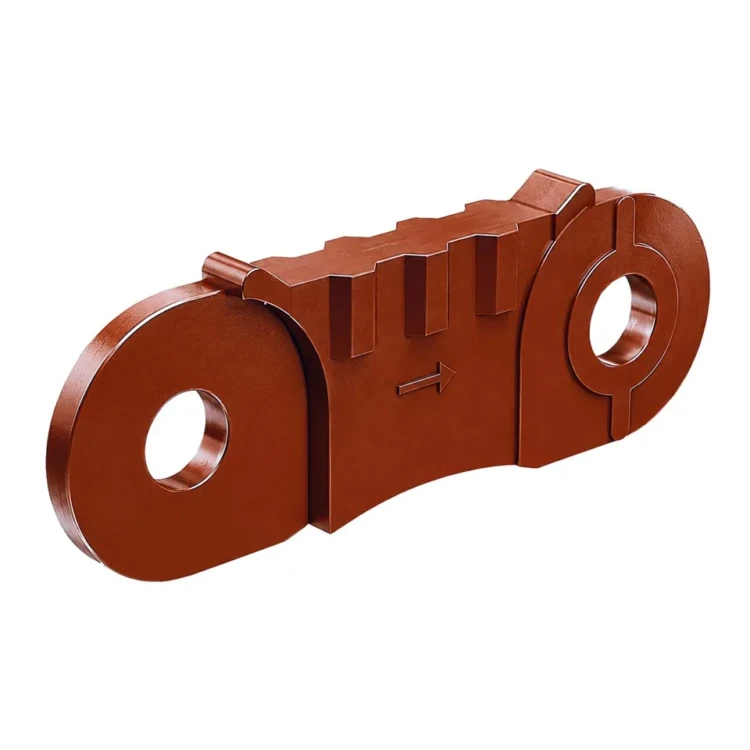

Колосник ведомый. 23.1603.006

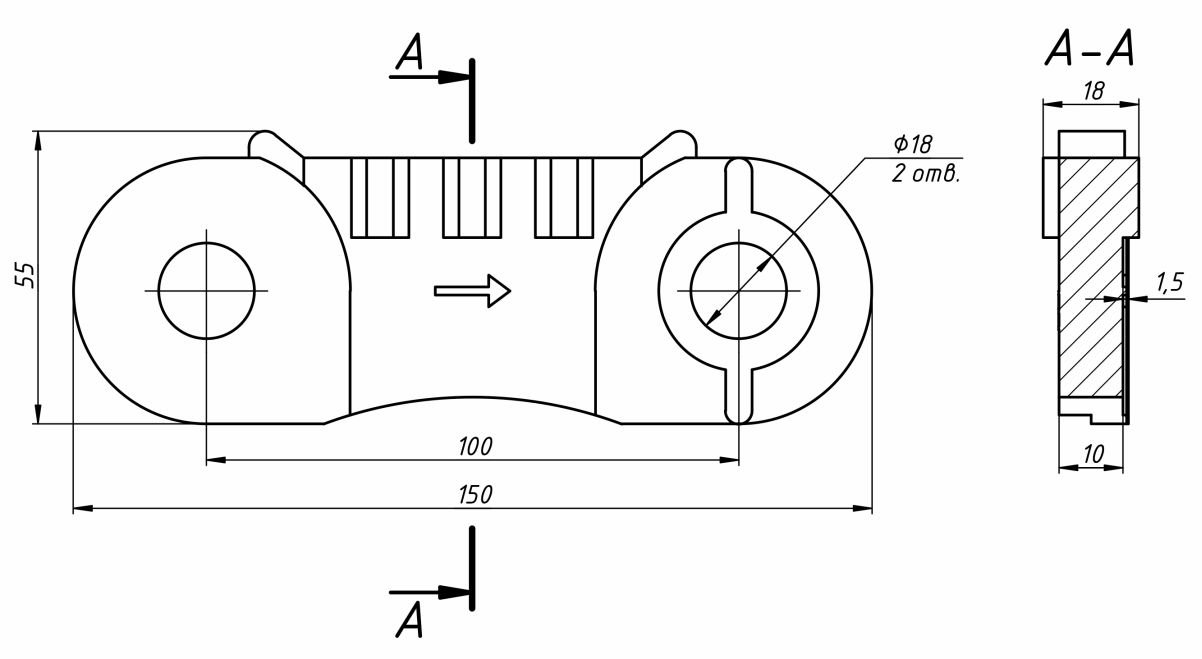

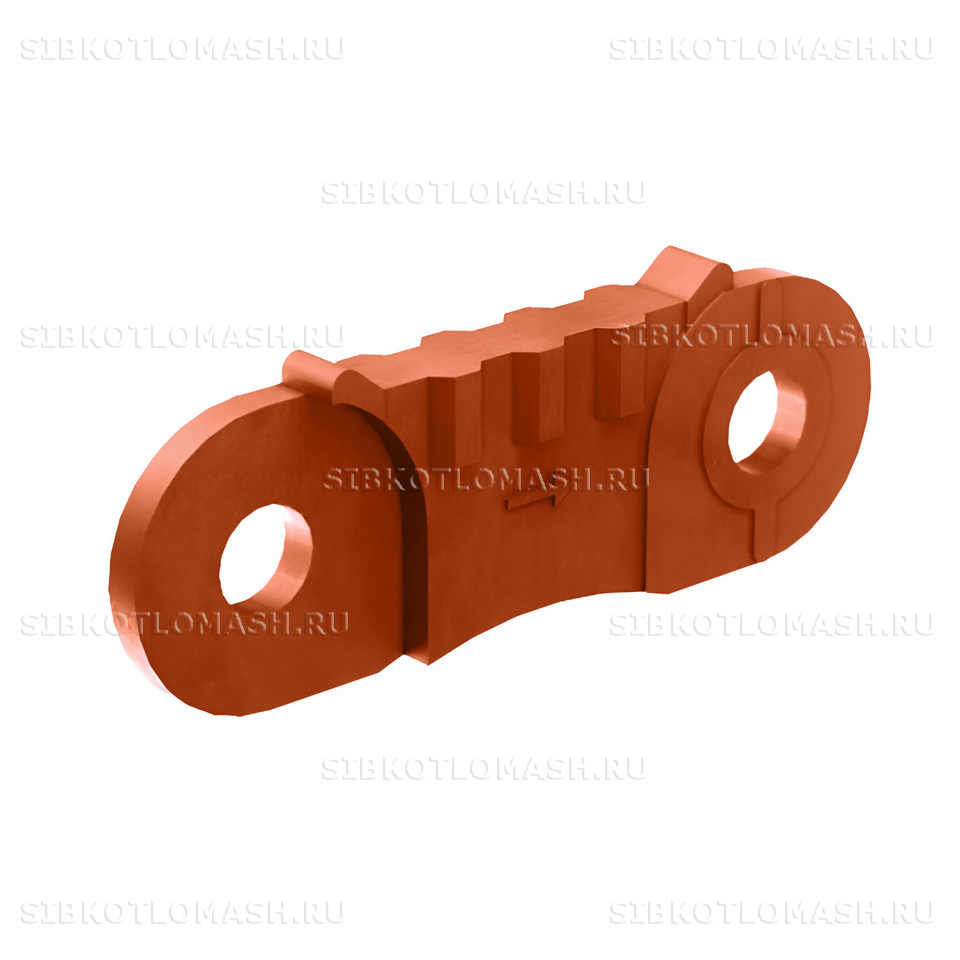

Колосник ведомый 23.1603.006 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Колосник представляет собой цельную чугунную отливку с двумя сквозными отверстиями под соединительные штыри и образует основную массу ленточного колосникового полотна механической топки.

Колосник ведомый: назначение и применяемость

Колосник ведомый по чертежу 23.1603.006 в составе механической топки ТЛПХ выполняет функцию заполнения промежутков между ведущими колосниками 23.1603.008 для формирования сплошной несущей поверхности колосниковой ленты. На эту поверхность укладывается слой топлива, и через неё подаётся воздух из зон под решёткой к горящему слою угля. Ведомый колосник, в отличие от ведущего, не имеет зубьев под зацепление со звёздочкой и движется по ленте под действием тягового усилия от ведущих колосников.

Колосник ведомый по чертежу 23.1603.006 применяется в составе колосниковых полотен топок ТЛПХ всех модификаций — от ТЛПХ-1,1×3,0 до ТЛПХ-1,87×6,5. Это самая массовая позиция колосникового полотна — её количество на одну топку составляет от 4 000 штук для самой малой модификации до 10 000 штук и более для крупных типоразмеров. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Условия эксплуатации детали — прямой контакт с горящим топливом и шлаковыми отложениями, температура зоны установки до 1000 °C на горячей ветви ленты и до 200 °C на холодной ветви возврата, истирающее воздействие угольных частиц и шлака, переменная тепловая нагрузка. Под эти условия подобран материал отливки.

Колосник ведомый: материалы и изготовление

Колосник ведомый 23.1603.006 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется в отечественной котельной промышленности для массовых колосников механических топок благодаря удачному сочетанию приемлемой жаростойкости, износостойкости при сухом трении и низкой себестоимости. Низкая стоимость материала критична для позиции, заменяемой тысячами штук на одну топку.

Литьё выполняется в песчано-глинистые формы по серийной модельной оснастке завода с использованием многоместных опок для повышения производительности участка. Технологический процесс включает плавку чугуна в индукционной печи, заливку расплава, выдержку отливок до полного остывания, выбивку из формы, обрубку литников и прибылей в галтовочном барабане, очистку поверхностей дробемётом, термообработку в режиме отжиг для снятия литейных напряжений и приёмочный контроль выборочной партии.

Партионный контроль качества включает химический анализ материала по плавке, испытания твёрдости и предела прочности на образцах-свидетелях, выборочный визуальный осмотр отливок на отсутствие усадочных раковин, трещин и пор, а также измерение геометрии отверстий под соединительные штыри. На каждую партию оформляется паспорт ОТК и сертификат материала с указанием марки чугуна и плавочного номера.

Лакокрасочное покрытие на отливку не наносится. Антикоррозионная защита при хранении и транспортировке не требуется — поверхность чугуна при кратковременном хранении не подвержена существенной коррозии, а при выводе топки на рабочий режим тонкий слой окалины с поверхности отливки выгорает и не влияет на работу полотна.

Колосник ведомый: совместимое оборудование

Колосник ведомый 23.1603.006 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Колосник ведомый 23.1603.006 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Колосник ведомый: заказ и доставка

Колосник ведомый 23.1603.006 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления крупной партии при отсутствии складского запаса — от 10 до 20 рабочих дней с учётом массового литья в многоместных формах, выдержки отливок, обрубки в галтовочном барабане, дробемётной очистки, термообработки и выборочного приёмочного контроля.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Массовая позиция отгружается в деревянных ящиках по 100–200 штук, на паллетах с обвязкой по 500–1000 штук или мешками по 50 штук в зависимости от объёма партии. Россыпная отгрузка возможна для крупных промышленных партий от 2000 штук. На каждую партию оформляется паспорт ОТК и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,87×4,5) и требуемое количество колосников по позиции 23.1603.006. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления крупной партии и условия отгрузки в течение рабочего дня. Возможен подбор полного комплекта колосникового полотна совместно с ведущими, крайними колосниками и соединительными штырями.
