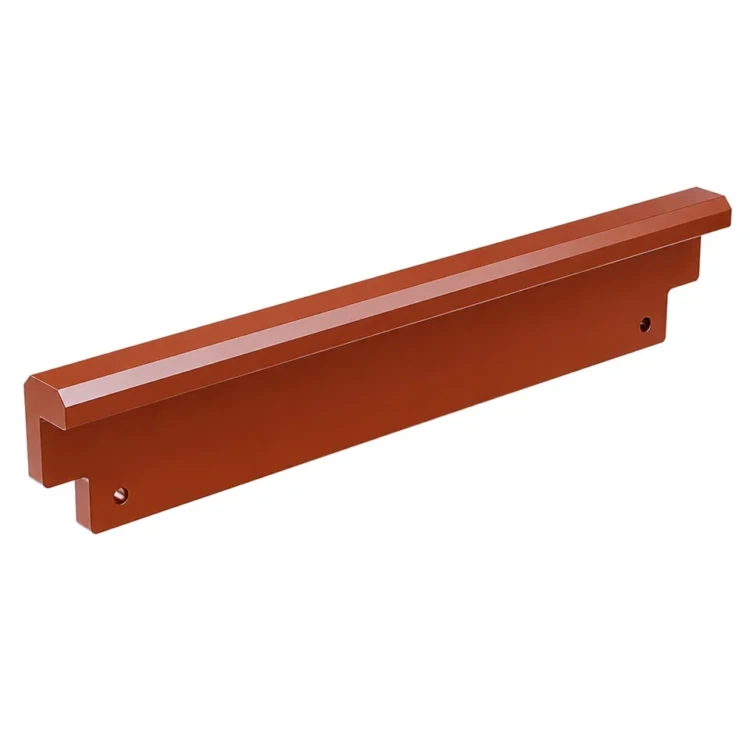

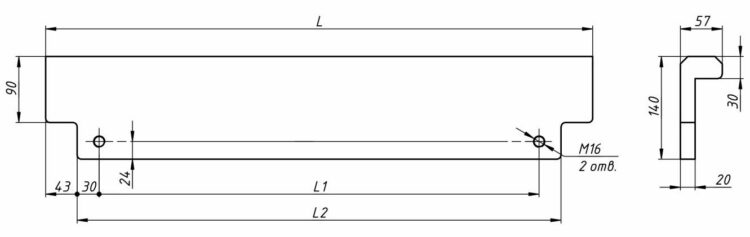

Уплотнение. 23.1603.005-01

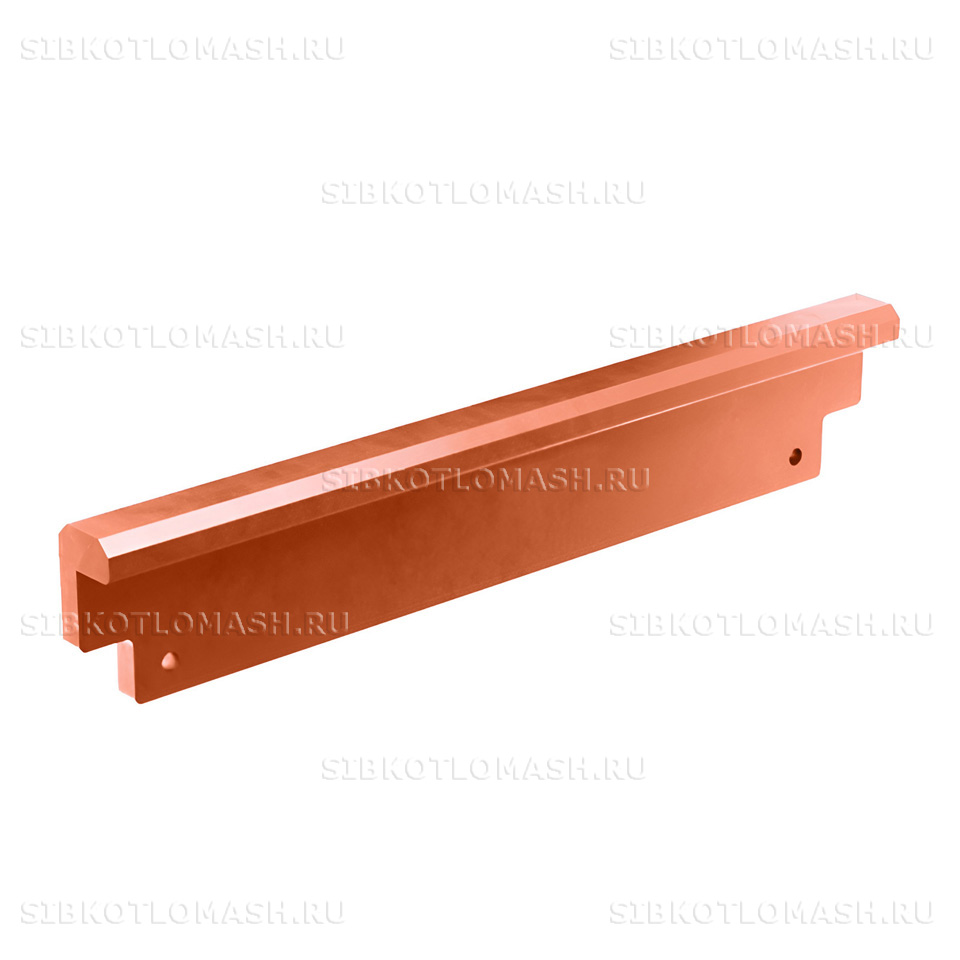

Уплотнение 23.1603.005-01 — запасная часть топки ТЛПХ производства КЗ «Сибкотломаш» г. Бийск. Изделие представляет собой укороченную чугунную отливку с направляющим пазом и применяется на щеках рамы топки в качестве боковой опорной поверхности для крайнего колосника ленточного полотна.

Уплотнение: назначение и применяемость

Уплотнение по чертежу 23.1603.005-01 является укороченной модификацией бокового уплотнения и предназначено для топок ТЛПХ малых и средних типоразмеров. В составе механической топки деталь решает две задачи одновременно: образует ровную чугунную поверхность скольжения для крайнего колосника ленточного полотна, что снижает износ боковой стальной щеки рамы, и перекрывает технологический зазор между колосником и щекой, исключая подсос холодного воздуха из помещения котельной.

Уплотнение по чертежу 23.1603.005-01 применяется в составе топок ТЛПХ малых и средних типоразмеров шириной 1,1 и 1,4 метра, а также в секционных схемах компоновки для топок ТЛПХ-1,87 в дополнение к базовому исполнению 23.1603.005. Климатическое исполнение узла — У2 по ГОСТ 15150-69.

Рабочие условия эксплуатации детали — постоянный контакт с ленточным полотном, передвигающимся со скоростью 1–6 метров в час, температура поверхности до 800 °C, абразивное воздействие шлаковых частиц. Под эти условия подобран материал отливки и геометрия рабочего паза.

Уплотнение: материалы и изготовление

Уплотнение 23.1603.005-01 отливается из серого чугуна СЧ15 по ГОСТ 1412-85. Этот материал применяется в отечественной котельной промышленности более полувека и доказал свою пригодность для деталей трения скольжения в условиях высоких температур и абразивного износа. Пластинчатый графит в структуре чугуна выполняет роль естественной твёрдой смазки в зоне контакта с колосниковым полотном, что значительно увеличивает ресурс детали по сравнению со стальными аналогами.

Технология изготовления включает плавку чугуна в вагранке или индукционной печи, заливку расплава в песчано-глинистые формы, выдержку для остывания, выбивку отливки из формы, обрубку литников и прибылей, очистку поверхностей дробемётом, термообработку для снятия литейных напряжений и финишную механическую обработку рабочего паза. Прямолинейность паза по длине проверяется поверочной линейкой с допуском не более 0,5 миллиметра на метр длины.

Партионный контроль каждой плавки включает химический анализ материала по образцам отливки, испытания твёрдости и предела прочности на образцах-свидетелях, ультразвуковой контроль рабочей зоны паза и визуальный осмотр поверхностей на отсутствие усадочных раковин, трещин и пор. Результаты заносятся в сертификат материала, который прикладывается к каждой партии при отгрузке.

Лакокрасочные покрытия на рабочие поверхности не наносятся — они выгорают при первом же выводе топки на рабочий режим. Антикоррозионная защита при складировании и транспортировке — консервационная смазка К-17 или эквивалентный материал на нефтяной основе.

Уплотнение: совместимое оборудование

Уплотнение 23.1603.005-01 соответствует климатическому исполнению У2 по ГОСТ 15150-69 и устанавливается в составе ленточных пневматических хвостовых топок ТЛПХ и сопутствующих котельных установок на твёрдом топливе:

• Топка ТЛПХ-1,1-3,0 — ленточная пневматическая хвостовая топка с активной площадью решётки 3,0 м² — прямой родитель запчасти
• Топка ТЛПХ-1,1-3,5 — ленточная пневматическая хвостовая топка 3,5 м² — следующий типоразмер в линейке
• Топка ТЛПХ-1,1-4,25 — ленточная пневматическая хвостовая топка 4,25 м² — для котлов повышенной мощности линейки
• Паровой котёл КЕ-6,5-14С(ТЛЗМ) — паровой котёл 6,5 т/ч с топкой ТЛЗМ — конкурирующая компоновка котельной на твёрдом топливе
• Паровой котёл ДКВр-2,5-13С(ПТЛ-РПК) — паровой котёл 2,5 т/ч с топкой ПТЛ-РПК — типовой потребитель угольной фракции линейки малой мощности

Уплотнение 23.1603.005-01 — типовая деталь колосникового полотна и привода топки ТЛПХ для слоевого сжигания каменного и бурого угля рядового или дроблёного состава. Сопутствующие запчасти топок ТЛПХ (звёздочки, колосники, корпусы подшипника, полумуфты, уплотнения, штыри) — в каталоге запчастей топок ТЛПХ. При оформлении заказа укажите типоразмер топки и состояние колосникового полотна — это позволит подобрать сопутствующие комплектующие на капитальный ремонт.

Уплотнение: заказ и доставка

Уплотнение 23.1603.005-01 поставляется со склада или изготавливается на заказ в зависимости от текущего наличия. Срок изготовления при отсутствии складской позиции — от 10 до 18 рабочих дней с учётом плавки и заливки чугуна, остывания отливки в форме, выбивки и обрубки, дробемётной очистки, термообработки, механической обработки направляющего паза и приёмочного контроля геометрии.

Отгрузка осуществляется транспортными компаниями по РФ и странам ЕАЭС. Упаковка — деревянный ящик с обвязкой, защитной плёнкой от атмосферных осадков и противокоррозионной консервацией обработанных поверхностей. Для крупных партий применяется паллетная отгрузка со стальной обвязкой. На каждую партию оформляется паспорт ОТК с протоколом контроля прямолинейности паза и сертификат материала.

При оформлении заказа укажите модификацию топки ТЛПХ (например, ТЛПХ-1,1×4,25 или ТЛПХ-1,4×4,0), сторону установки (левая или правая щека), а также схему компоновки уплотнений вдоль рамы. Менеджеры КЗ «Сибкотломаш» подтвердят наличие позиции, сроки изготовления и условия отгрузки в течение рабочего дня.
